监控机房布置图dwg是机房监控系统建设的设计蓝图，而机房监控通知配置则是确保系统异常时即时响应的神经中枢，两者结合，才能构建高效可靠的监控机房。

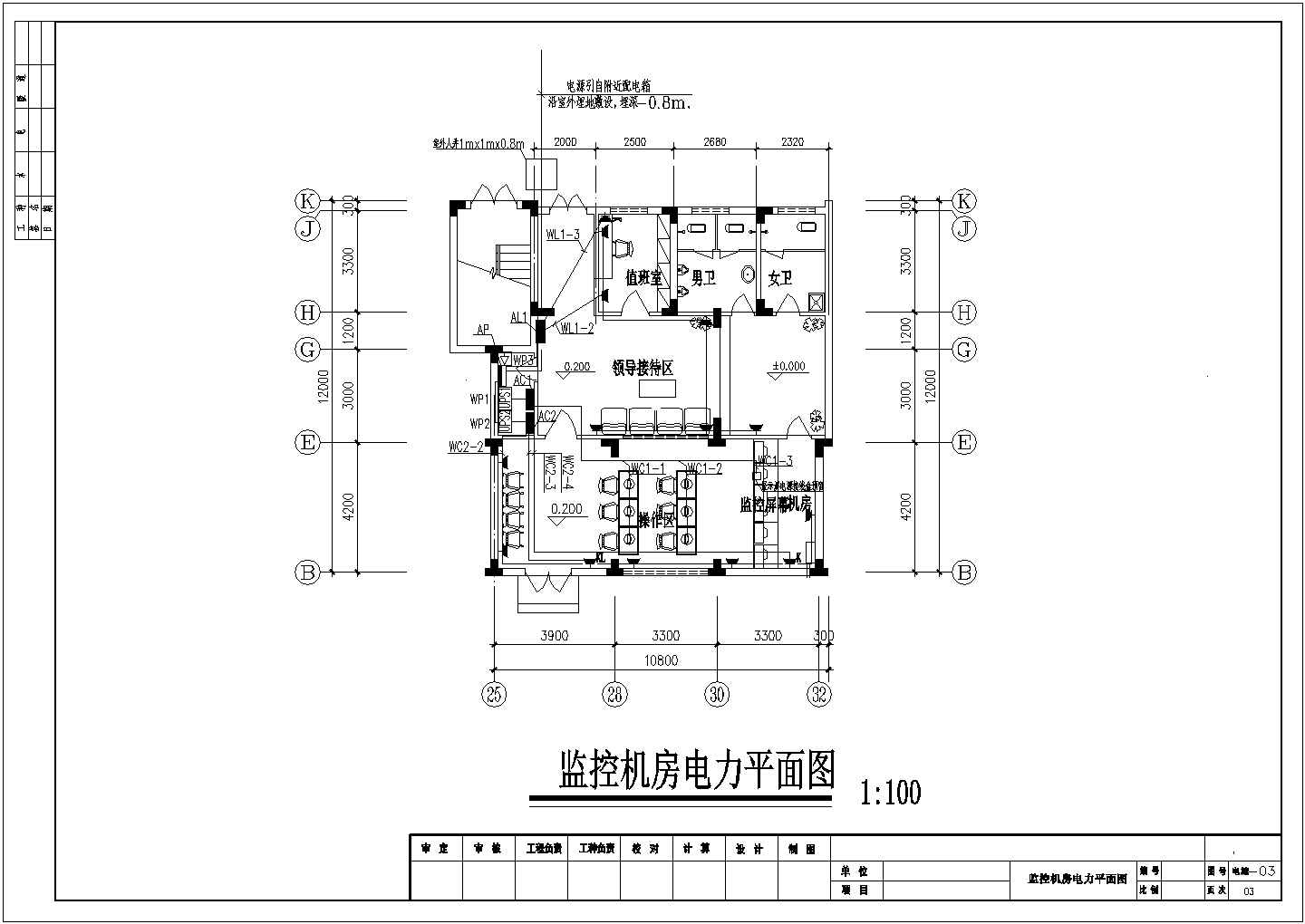

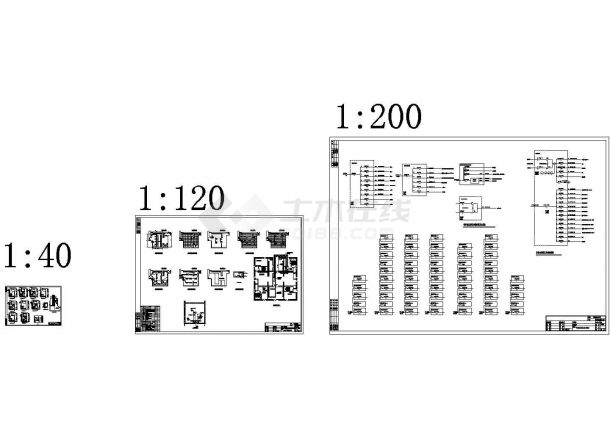

监控机房布置图dwg怎么画？从需求分析到图纸输出

绘制监控机房布置图dwg的第一步是明确监控对象与范围，不同类型的机房（如数据中心、通信机房、企业网络机房）对温湿度、漏水、电力、门禁等参数的监控要求差异较大，建议先列出所有需要监控的设备清单，再根据机柜位置、走线槽走向规划传感器布局。

图纸分层与图层管理

业内共识认为,一份专业的dwg图纸至少应包含以下图层：

• 建筑底图图层：包含墙体、门窗、柱子等结构,作为定位基准。
• 设备布局图层：标注机柜、UPS、空调、配电柜等设备位置，使用块（block）统一管理。
• 传感器图层：部署温湿度探头、烟感、漏水检测线等,每个传感器用唯一编号标记。
• 线缆路由图层：绘制信号线、电源线、网络线的走向,区分强弱电。
• 标注与说明图层：添加尺寸标注、设备标签、施工说明。

传感器部署的黄金法则

多数情况下，温湿度探头应安装在机柜的前门上下部和后们回风口，每排机柜至少部署2个，漏水检测线沿空调管道和地板下主要走线区域铺设，形成“U”形回路，在dwg中，用不同颜色区分传感器类型，例如红色代表烟感，蓝色代表温湿度,绿色代表漏水。

从dwg到施工图的转换技巧

绘制完成后的dwg文件需要导出为PDF或打印蓝图供现场施工使用，建议在图纸中单独设置“施工说明”视图，注明传感器安装高度、固定方式、线缆预留长度等信息。避免直接使用自动标注，因为自动生成的尺寸可能包含冗余数据,干扰施工人员阅读。

机房监控通知配置方案与选型对比

通知配置是监控系统的“最后一公里”，根据机房规模与运维团队响应能力,通知方式的选择直接影响故障处理时效。

主流通知方式对比

北京机房监控通知配置的本地化考量

采用北京机房监控布置图设计时，需要特别关注通知模块的网络稳定性，华北地区部分机房存在运营商线路波动，建议短信通知采用双通道（如移动+联通），邮件通知配置备用SMTP服务器，北京地区夏季高温高湿季节，温湿度告警阈值应适当调低,避免因环境波动引发频繁通知。

通知分级与屏蔽策略

行业共识认为，合理设置通知分级能减少运维人员疲劳,将告警分为三类：

• 严重告警：断电、漏水、高温、火警,立即通知到个人。
• 一般告警：温湿度超阈值、设备离线,通知值班组。
• 提示信息：设备重启、参数变更,仅记录日志。

在配置工具中，利用“通知屏蔽窗口”功能，在计划内维护时段自动过滤告警,避免误报。

基于dwg图纸的监控系统部署实操

将dwg图纸转化为实际运行的监控系统，需要经历设备安装、网络配置、通知规则定义三个阶段。

设备安装与地址绑定

按照dwg图纸中的传感器编号，在监控主机或采集器上逐一添加设备。建议使用MAC地址或DSN编号绑定，而非IP地址，因为IP可能因网络调整而变化，在图纸上，用标签打印设备ID，贴于传感器本体,便于后期维护。

通知规则配置步骤

以主流监控平台（如机房动力环境监控系统）为例,配置通知的具体路径：

1. 登录平台，进入「告警管理」→「通知策略」。
2. 创建通知模板，定义标题、内容格式，支持变量如{设备名称}``{告警值}``{当前值}。
3. 关联告警源,选择对应传感器或设备类型。
4. 设置通知方式，勾选邮件、短信、微信等,填写接收人列表。
5. 配置通知时间，例如仅在工作时间发送短信,夜间只发邮件。
6. 保存并启用，在维护窗口测试一条模拟告警,验证通知是否到达。

通知配置失败常见原因与修复

短信发送失败，检查短信网关余额，确认发送号码是否被运营商拦截，部分平台需要配置短信签名。邮件通知进垃圾箱，设置SPF和DKIM记录，将发件域名加入白名单。微信通知超时，检查企业微信或钉钉的Webhook地址是否有效,重新生成令牌。

机房监控布置图与通知配置的常见误区

很多运维人员认为图纸只是“画个样子”，通知配置“能用就行”,但实际运维中这两个环节的疏漏会导致严重后果。

图纸忽略传感器线缆长度

在dwg图纸中只标注传感器位置，不标注线缆路径和预留长度，导致施工时线缆不足或过长需重新布线。建议在图纸中增加“线缆长度表”，统计每个传感器到采集器的距离，并在采购时预留10%余量。

通知配置过度依赖单一通道

只用短信作为唯一通知方式，一旦短信通道故障（如运营商光缆中断），所有告警均无法送达。应至少配置两种独立通道，如短信+邮件，或短信+声光报警,形成冗余。

dwg图纸与施工脱节

图纸绘制完成后，施工过程中未及时更新dwg，导致竣工图纸与现场不一致。建议施工期间保持图纸的“红笔修改”习惯，将变更记录在图纸副本中,项目结束后更新正式版。

监控机房布置图dwg与机房监控通知配置相关问题解答

监控机房布置图dwg可以免费获取吗？

网络上存在一些免费dwg模板，但大多针对通用机房，缺少设备细节和传感器标注，对于生产环境，建议根据实际机柜布局、设备参数重新绘制，或委托专业设计单位出图，免费图纸可能包含尺寸错误或不符合最新规范,直接使用存在风险。

机房监控通知配置失败如何排查？

首先检查通知平台是否正常在线，登录管理界面查看告警记录是否已生成，如果告警记录存在但未发送通知，重点检查通知策略的过滤条件是否误将告警屏蔽，如果告警记录缺失，则需排查传感器通信链路，包括采集器与传感器之间的接线、IP网络连通性，多数情况下，通知配置失败源于策略中的“生效时间”设置错误，例如将工作日设为休息日，导致告警被忽略,逐项核对时间规则即可解决。

监控机房布置图dwg与机房监控通知配置哪个更重要？

两者互为前提，缺一不可，布置图dwg是物理部署的基础，没有精确的图纸，传感器位置不当，采集数据不准确，通知配置再完善也无意义，通知配置是数据价值的体现，没有可靠的推送机制，机房异常无法及时传递，布置图再精确，系统也会成为摆设。建议在项目规划阶段，将图纸设计、设备选型、通知配置作为整体方案同步推进，避免出现“先画图再想通知”的碎片化模式。
