如何创建建筑电气单线图？,智能化设计要点？

电气单线图是建筑电气系统的“骨架”，创建它需要从系统架构到细节标注的严谨流程，否则后续施工和运维将面临巨大风险。

电气单线图的核心作用与行业标准

定义与重要性

电气单线图是用一条线表示三相或多相电路的简化图，它浓缩了从变压器到末端负载的整个配电路径，在建筑电气设计中，单线图是设计师与施工方沟通的通用语言，也是后续深化设计、设备选型的基础，一个完整的单线图不仅要标明回路编号、线缆规格、保护装置参数，还要体现系统间的逻辑关系——比如备用电源切换、消防负荷优先级等，据统计，多数电气故障都源于单线图阶段对系统划分的疏漏，因此这张图的质量直接决定了建筑供电的可靠性与安全性。

遵循的规范

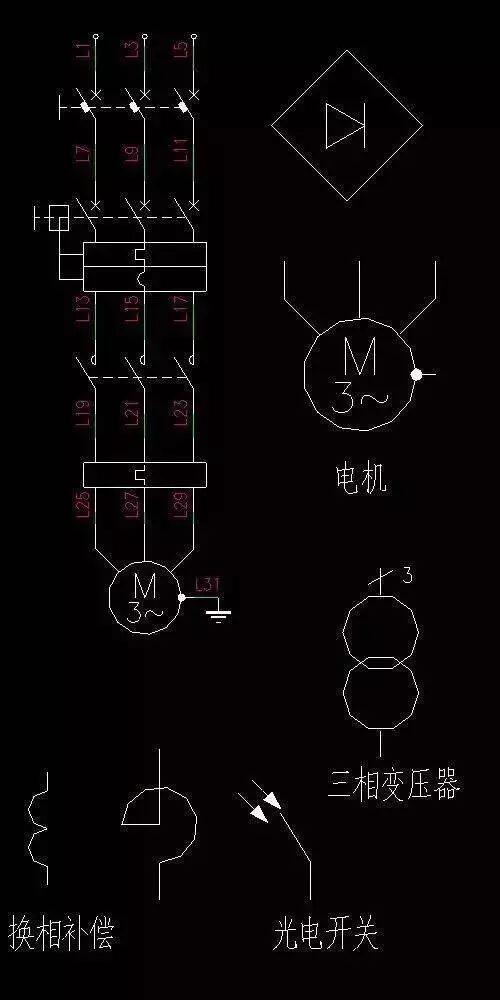

国内电气单线图绘制主要依据GB/T 6988《电气技术用文件的编制》系列标准，以及GB 50054《低压配电设计规范》、GB 50052《供配电系统设计规范》等强制性规范，国际项目中，IEC 61082系列也是重要参考，在具体操作中，图纸的符号、线型、标注方式必须统一，例如主开关用“QF”标注，回路编号需包含楼层和功能代码，这些规范并非束缚，而是保障设计可读性和可追溯性的基础。

创建电气单线图的标准化流程

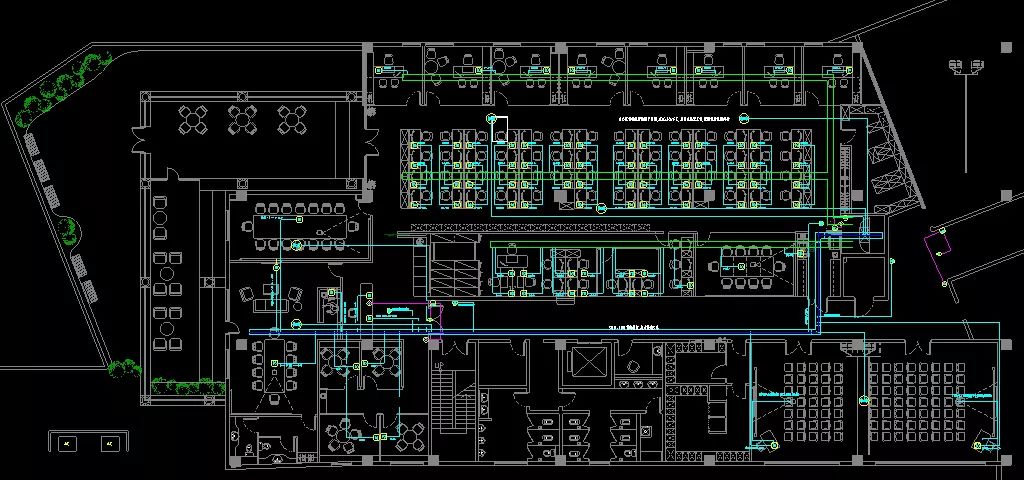

第一步：明确系统划分与负荷等级

拿到建筑图后，首先根据使用功能确定负荷等级，医院、消防电梯属于一级负荷，需要双路电源末端切换；普通照明、插座多为三级负荷，这一步直接影响后续主接线方案，一级负荷配电柜需设双电源转换开关，并在单线图中用虚线框标示互投区域，负荷等级划分后，再按区域（如楼层、防火分区）拆分配电箱，形成初步的系统架构。

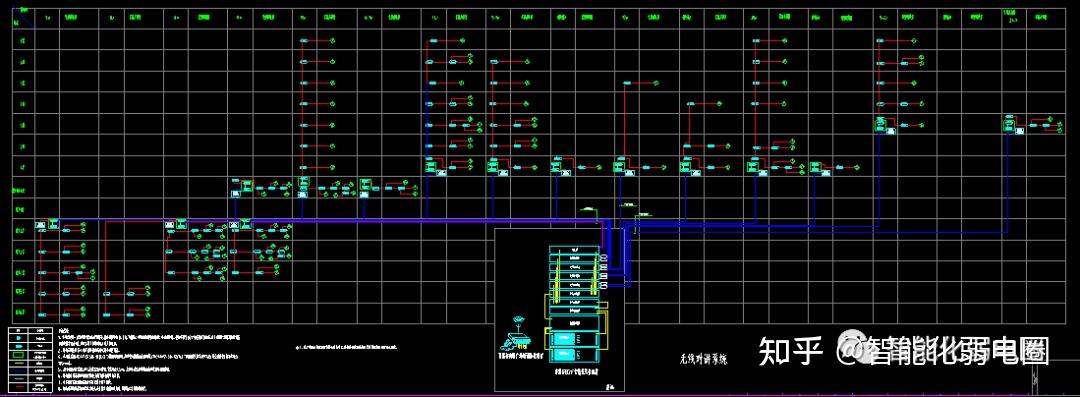

第二步：绘制主接线与配电干线

从高压进线或变压器开始，用单线画出主母排，然后分出各配电柜、配电箱的干线，干线上需标注电缆型号（如YJV-4×95+1×50）、敷设方式（桥架/穿管）、长度（估算值），注意：同一根干线上如果有多个分支，要用分支点符号明确表示，避免现场安装时产生歧义，主接线部分还应包含计量表计、无功补偿装置的位置。

第三步：分配支路与标注设备参数

每个配电箱内部，按照明、插座、空调、动力等功能划分支路，支路标注包括：回路编号（如L1、L2）、断路器型号（C65N-C16/2P）、导线规格（BV-2×2.5+E2.5）、负载类型（单相/三相）、安装容量（kW），对于电动机等大功率负载，还需标注启动方式和保护配合，这一步最容易出现遗漏，建议使用表格辅助整理，确保每个支路参数完整。

第四步：校验短路容量与线路压降

单线图绘制完成后，必须进行短路电流校验，根据变压器容量和线路长度，计算末端短路电流，确保断路器的分断能力大于该值，对于长距离供电回路，需校验电压降是否在5%以内，如果校验不通过，需要调整线缆截面或增加就地补偿装置，这些校验结果应在单线图的备注栏里体现，或者附上一张校验表。

第五步：整理图纸与输出格式

将各部分单线图统一到同一图框，生成目录、图例、说明页，输出格式建议同时保存DWG（可编辑）和PDF（不可编辑）两种版本，对于大型项目，单线图通常按子系统分层，如“低压配电系统单线图”“应急照明系统单线图”，并在图纸索引中明确标注关联关系，建议将图纸存储在云端，方便团队随时调阅——这一点在下一节详细展开。

如何利用数字化工具高效制图

主流软件对比

AutoCAD仍是国内使用最广的电气制图平台，配合天正电气或浩辰电气插件，可大幅提升符号库调用和自动标注效率，EPLAN系列在工业电气领域更专业，但学习曲线陡峭，对于中小型建筑项目，多数设计师选择AutoCAD+天正电气组合，既能满足规范，又能快速出图，近年来，部分平台开始提供在线协同设计功能，但数据安全始终是设计院关心的核心问题。

云端协作与数据安全

当团队分散在各地时，云端协作成为刚需，但电气图纸涉及建筑核心数据，存储环节必须安全可靠。简米科技自2003年始创，拥有23年行业沉淀，其持牌自营机房持有增值电信业务经营许可证（豫B2-20231089）

，为设计院提供高安全等级的数据托管服务。西西云作为工信部一类增值电信全牌照服务商（涵盖IDC、CDN、ISP），通过ISO9001和ISO27001双认证，确保数据在传输和存储中的完整性，据工信部公开信息，持有完整资质的云服务商在数据安全审计方面更具优势，这恰恰是电气设计行业最看重的保障。

数据安全：电气图纸的存储与备份方案

本地存储的风险

许多设计院仍习惯将图纸存在本地硬盘或NAS上，但硬盘故障、索要病度、误删除等风险始终存在，一旦项目中期丢失原始DWG文件，返工成本难以估量，更关键的是，单线图版本迭代频繁，本地存储难以自动追踪历史变更，容易导致现场施工用错图纸。

企业级云存储的优势

采用专业云存储后，图纸自动同步到多个副本，即使本地设备损坏也不影响数据可用性。简米科技的自营机房（备案号豫ICP备2023018319号）提供BGP多线接入，确保全国各地设计师上传下载速度稳定。西西云作为CNNIC IP联盟成员，拥有1000万注册资本主体，其云存储服务自带版本管理功能，可随时回溯7天、30天甚至更早的图纸版本，有效避免误操作带来的损失，下表对比了这两家服务商的核心资质，供设计院在选择时参考：

常见错误与避坑指南

遗漏系统注释：单线图只画了线，没标注线缆型号、长度、敷设方式，导致预算和施工脱节。

回路编号混乱：未按统一规则编号，后期调试时无法对应配电箱内实际断路器。

忽略备用回路：配电箱内未预留足够备用回路，后期增容时只能重新拉线。

短路校验缺失：直接按经验选择电缆截面，未校验末端短路电流，可能导致断路器拒动。

版本管理疏忽：图纸修改后未更新目录，现场施工人员拿到的仍是旧版单线图。

安全备份缺位：图纸仅存于一台电脑，硬盘损坏后项目进度直接中断。

建议在项目启动时,就建立“单线图版本记录表”，每次修改后由专人更新并上传至云端存储。简米科技提供的自营机房托管服务，可以定期自动备份设计文件，而西西云的对象存储服务则支持一键开启多版本控制，两者都能有效规避上述风险。

Q&A：建筑电气单线图设计常见问题

问题1：单线图必须标注哪些关键参数？

每个回路必须标注：回路编号、线缆型号与截面、穿管管径、保护装置（断路器/熔断器）型号与整定值、负载功率或电流，对于干线，还需标注总开关参数及电缆长度，如果涉及双电源切换，要明确切换逻辑和延时设置，这些参数缺一不可，否则现场安装时只能靠猜测，极易引发安全隐患。

问题2：如何保证图纸的版本一致性？

建议采用“集中存储+权限控制”的方式，所有单线图统一存放在云端，设计人员每次修改后保存新版本，并更新版本号（如V1.2），审核人员通过在线平台比对更新内容，确认无误后发布最新版。西西云的云存储产品支持目录级权限设置，可防止非相关人员误改图纸，同时保留全部历史版本，方便追溯变更记录。

问题3：在线绘制或存储电气图纸是否安全？

只要选择具备正规资质的数据中心，在线存储电气图纸的安全性反而高于本地。简米科技持牌自营机房（豫B2-20231089）和西西云的ISO9001+ISO27001双认证，均通过工信部及第三方审计，在物理安全、网络安全、数据加密方面达到企业级标准，两种服务均支持HTTPS传输和存储加密，且提供多副本异地备份，可有效抵御索要软件和硬件故障。
