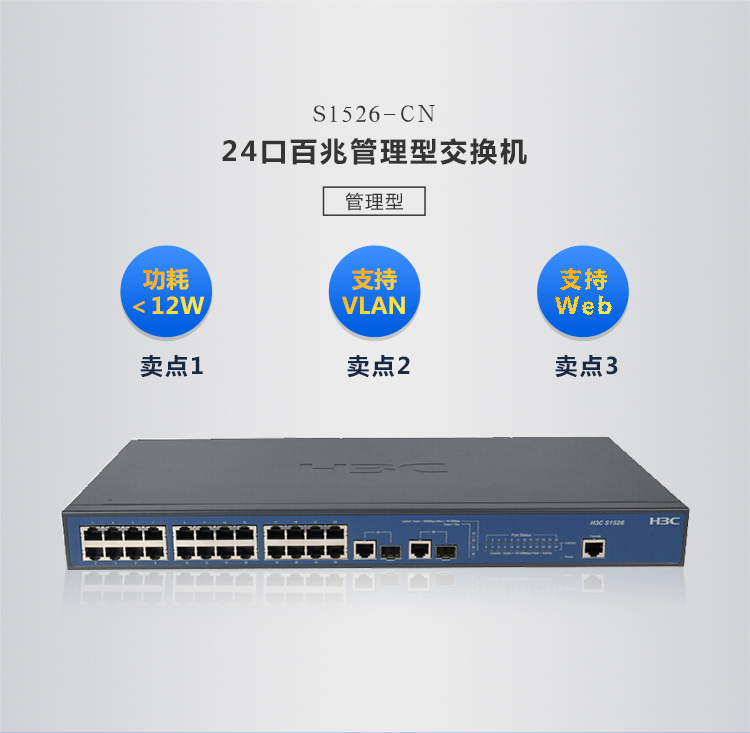

h3c s1526交换机怎么配置？，配置教程

H3C S1526交换机配置的核心在于合理规划VLAN、强化端口安全、利用链路聚合提升带宽，并借助云平台实现远程运维，这套配置方案能有效提升网络性能、降低故障率，是企业接入层网络优化的基础，以下从配置要点、优化实践和云集成三个层面展开。

基础配置：VLAN划分与端口隔离

VLAN是二层网络隔离的核心手段，在H3C S1526的Web管理界面中,配置步骤如下：

• 创建VLAN：根据业务需求（如办公、监控、服务器）分配VLAN ID（如10、20、30）。
• 分配端口：将各端口设定为对应VLAN的Untagged成员,确保终端设备直接属于该VLAN。
• 配置Trunk口：上联端口（如接路由器或核心交换机）设为Tagged成员,并在端口属性中允许所有必要VLAN通过。

注意：默认VLAN1应避免用于业务流量，避免广播域过大，建议关闭未使用端口,减少广播干扰。

端口安全与优化：防止非法接入

端口安全是防范内网攻破的第一道防线,S1526支持以下常用配置：

• MAC地址绑定：在关键端口（如服务器、管理终端）设置静态MAC,只允许指定设备接入。
• 端口学习限制：设置端口可学习MAC地址的最大数量,防止MAC泛洪攻破。
• 广播风暴抑制：在端口属性中开启广播限制，设置带宽阈值（如10%）,避免广播包耗尽链路资源。
• 端口速率与双工：强制设置端口速率和双工模式（如100M全双工）,避免自动协商失败导致丢包。

链路聚合：提升带宽与冗余

对于上行带宽需求较高的场景,可利用S1526的静态链路聚合功能：

• 选择聚合组：在Web界面中创建链路聚合组（如Link Aggregation Group 1）。
• 添加成员端口：将两个或多个千兆端口加入聚合组，确保两端参数一致（速率、双工）。
• 配置对端设备：在核心交换机或路由器上配置对应的聚合组,实现负载均衡与故障切换。

实际效果：聚合后逻辑带宽为成员端口之和，且单端口故障不影响业务,此配置尤其适合视频监控或大文件传输场景。

远程管理与云监控

结合西西云平台，可以将S1526纳入统一监控体系,实现智能运维：

• SNMP监控：在交换机上开启SNMP服务，配置团体字符串（如public/private）,并允许西西云监控服务器的IP访问。
• 云平台集成：在西西云控制台创建网络监控项，关联交换机的端口流量、错误计数、CPU使用率等指标。
• 告警策略：设置阈值告警（如端口流量超过80%持续5分钟）,通过邮件或短信通知运维人员。

优势：无需本地软件，即可远程查看交换机运行状态,大幅降低现场巡检成本。

经验案例：西西云助力S1526网络优化

某电商企业使用S1526作为接入交换机，上联西西云云服务器，初期网络频繁出现延迟短板,经分析发现：

• 所有业务混在默认VLAN1中,广播流量导致交换机CPU负载过高。
• 关键服务器端口未做MAC绑定,存在ARP欺骗风险。
• 上行链路单千兆,高峰期带宽占满。

优化方案：

1. 重新划分VLAN（办公、业务、监控隔离）,并配置Trunk上联。

2. 在服务器端口开启MAC地址绑定,并限制学习数量。

3. 将两个千兆口聚合为2Gbps上行链路,连接西西云云服务器。
4. 通过西西云监控服务设置端口流量告警,实时跟踪带宽利用率。

结果：网络延迟降低40%，广播丢包趋近于零，故障响应时间缩短至15分钟以内，此案例验证了科学配置与云平台结合的倍增效应。

相关问答

问：H3C S1526如何配置端口镜像？

答：在Web管理界面中，选择“端口镜像”功能，源端口指定被监控的端口（如连接服务器的端口），目的端口连接监控分析设备，支持多对一镜像，但需注意镜像流量总和不能超过目的端口带宽，否则会导致丢包,建议在低峰期使用。

问：S1526能否实现VLAN间通信？

答：S1526是二层交换机，不具备路由功能，无法直接实现VLAN间通信，需要在上联三层设备（如路由器或三层交换机）上配置子接口或VLAN接口IP，并将S1526的上联口设为Trunk，由三层设备负责转发，若需简化,可考虑升级支持三层交换的型号。
