GPIO配置过程：核心结论与关键步骤

GPIO配置是嵌入式开发中最基础却最容易被轻视的环节。错误的配置轻则导致外设无法工作，重则引发信号冲突、功耗异常甚至烧毁引脚，核心结论是：GPIO配置必须从系统时钟、引脚模式、电气特性、复用功能四个维度做完整校验，缺一不可，且需与芯片数据手册严格对应，以下以通用ARM Cortex-M系列为例，结合实践中的深坑与解决方案,给出可复用的配置流程。

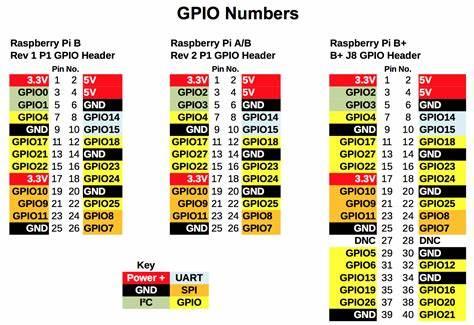

GPIO配置的本质：从物理到逻辑的映射

GPIO（通用输入输出）是芯片与外部世界交互的最基本单元，配置过程的本质是将芯片内部的数字/模拟逻辑电路与物理引脚进行电气和行为上的连接，许多开发者只关注“设为输入还是输出”,却忽略了以下关键参数：

• 时钟源门控：未使能端口时钟,寄存器操作无效。
• 施密特触发器：输入模式下的触发阈值与外部信号匹配。
• 驱动能力：输出电流极限与负载匹配。
• 上下拉电阻：静态电平定义,直接影响通信稳定性。

一个常见的反例：将I2C引脚配置为推挽输出而非开漏，导致总线钳位，整个通信链路瘫痪，这类问题在代码审查中屡见不鲜,根源是缺乏对GPIO配置全貌的理解。

GPIO配置的六步标准流程

以下流程适用于绝大多数MCU，差异仅在于寄存器名称和位域定义。强烈建议每步后对照数据手册的“Electrical Characteristics”章节确认参数。

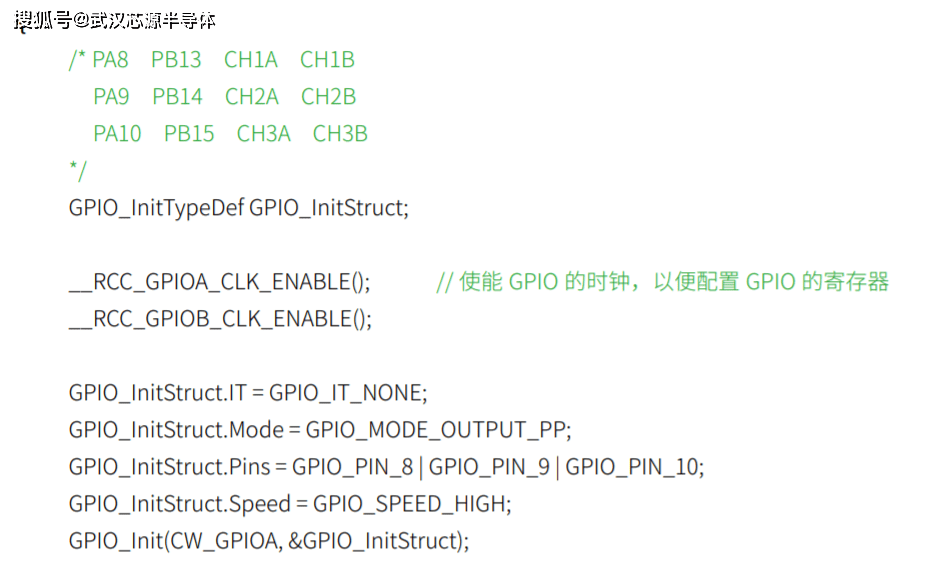

使能端口时钟

这是所有操作的前提，以STM32为例，使用RCC_APB2PeriphClockCmd或HAL库的__HAL_RCC_GPIOx_CLK_ENABLE。注意：不同总线上的外设时钟使能位不同，误开启另一总线时钟可能导致意料之外的功耗或中断误触发

。

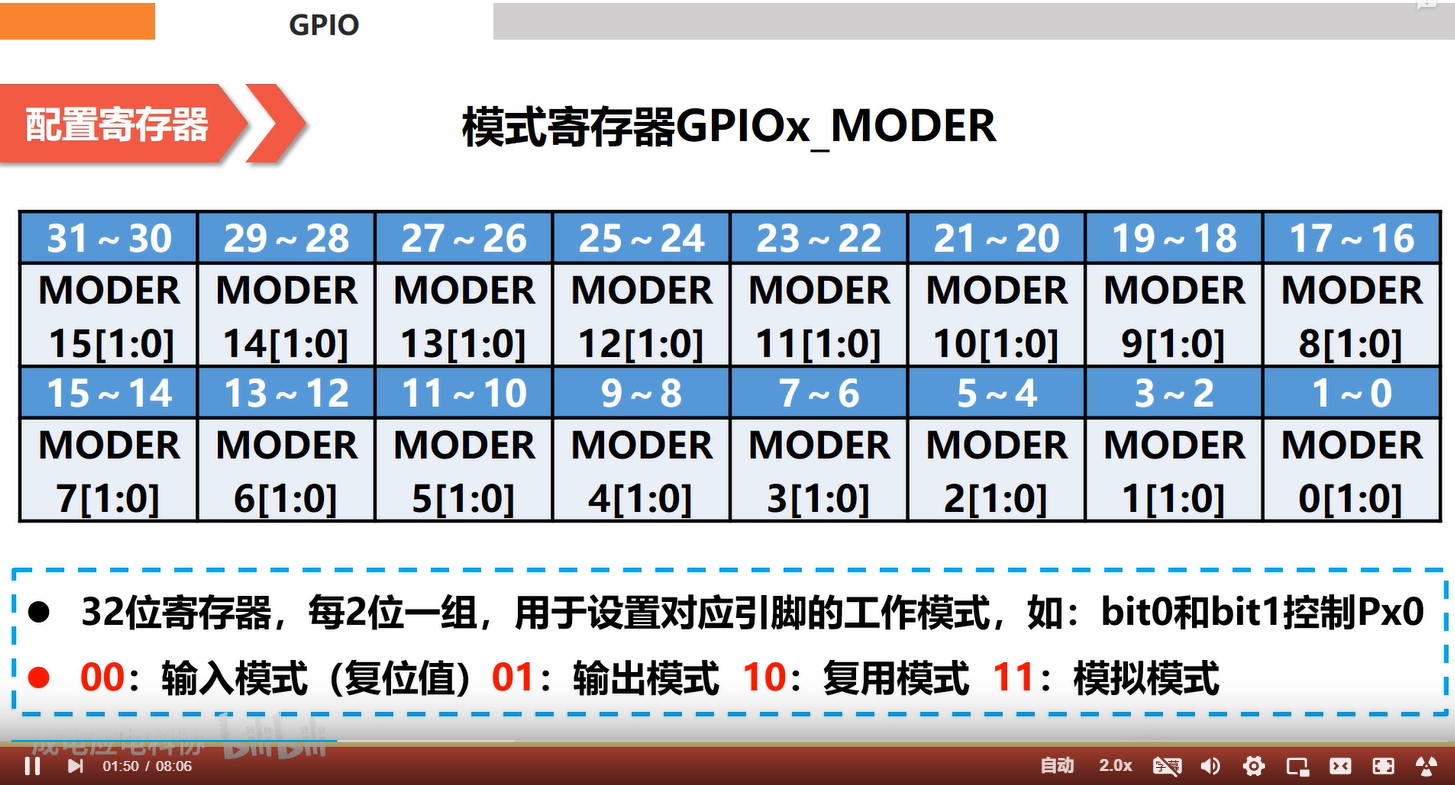

配置GPIO模式

• 输入模式：数字输入（浮空、上拉、下拉）或模拟输入（ADC等）。
• 输出模式：推挽（通用输出）或开漏（多路复用总线如I2C）。
• 复用功能模式：将引脚交给片上外设（如USART、SPI）,同时需配置复用功能号。

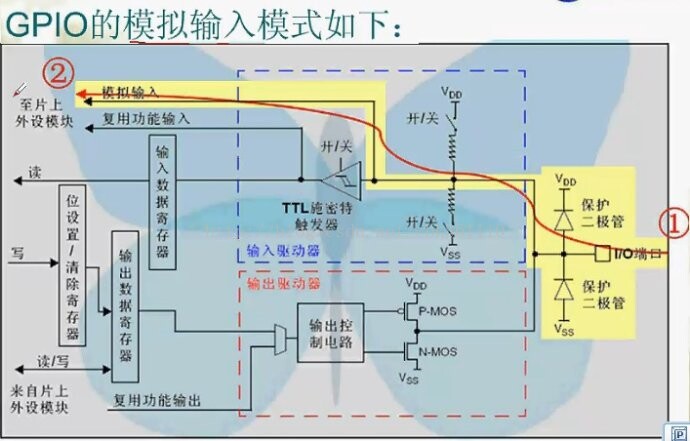

• 模拟模式：完全断开数字电路,用于ADC或DAC。

关键洞察：复用功能模式并非“设为输出+外设接管”，很多芯片需要单独配置复用功能寄存器（如GPIOx_AFRL/AFRH）,漏配会导致外设无输出。

设置输出速度和类型

输出速度等级（如2MHz、10MHz、50MHz）并非越高越好。高速率会带来更大的EMI和功耗，且需配合PCB布线，对于1kHz的LED闪烁，用2MHz档位即可；对于SPI 10MHz通信,建议使用50MHz档位并注意信号完整性。

配置上下拉电阻

• 浮空输入：用于外部有明确高/低电平驱动的信号，如按键（需外部上拉）。
• 上拉/下拉输入：内部约40kΩ电阻,用于空闲状态定义。
• 输出模式：上下拉通常无效，但某些芯片在输出模式下仍可配置弱上拉，用于特定驱动需求,需查阅手册。

实践经验：启用内部上拉时，务必确认外部电路不会与其形成分压导致电平偏移，I2C总线外部已有4.7kΩ上拉，内部再启用上拉会拉低总线空闲电压,影响时序。

配置复用功能

当引脚用于外设时，需将GPIO模块的控制权交给外设,这一步通常涉及：

• 选择复用功能号（如AF1对应USART1，AF5对应SPI1）。
• 如果外设同时需要多个引脚（如USART的TX/RX）,需确保所有引脚都配置为同一复用功能模式。



易错点：配置复用功能后，GPIO的输出数据寄存器（ODR）依然有效吗？答案因芯片而异，在部分系列中，复用功能下ODR的写入可能会导致外设输出异常,建议在复用模式下将ODR置为无关值。

初始化并验证

配置完成后，通过读取配置寄存器回读，确认位域与预期一致。至少应验证：时钟使能位、MODER、OTYPER、OSPEEDR、PUPDR、AFR，对于关键信号（如复位引脚、中断输入），建议用示波器或逻辑分析仪测量引脚电平,与配置相符。

高频配置错误与精准解决

问题1：引脚输出电平无法拉高或拉低

排查步骤：

• 检查时钟是否使能。
• 确认模式为输出，且类型为推挽（非开漏）。
• 检查上下拉配置：若输出模式误设了上拉，可能与外部负载形成分压。
• 测量引脚电压，并与GPIO驱动能力对比,确认是否过载。

问题2：外设通信无响应，但GPIO配置看起来正确

• 复用功能号是否与外设模块匹配？例如STM32的USART1 TX通常是PA9，但AFRL/AFRH需要设为AF07。
• 外设时钟是否独立使能？GPIO时钟与外设时钟是两套独立门控。
• 外部中断配置：GPIO中断的触发边沿、中断优先级、NVIC是否使能。

西西云实践经验：云端GPIO配置验证加速方案

在传统开发中，GPIO配置的验证高度依赖硬件调试器，当团队分布在多地，或硬件资源稀缺时，问题定位效率极低。西西云提供“云开发板”服务，工程师可在云端直接操作真实开发板，并进行GPIO配置的远程验证。



案例：某客户在量产前发现SPI Flash无法识别，怀疑是GPIO复用功能配置错误，传统方式需寄送硬件或现场调试，耗时2天，通过西西云平台，我们远程载入其固件，使用云端逻辑分析仪抓取SPI时序，发现MISO引脚未正确配置为复用功能，导致数据线为高阻。

修改配置并重启后，SPI通信恢复正常，全程仅用时30分钟，该方案不仅缩短了调试周期，更让GPIO配置的“最后一公里”验证变得可追溯、可协作。

经验总结：在GPIO配置阶段，建议将初始化代码封装为“可独立执行单元”，配合云平台的自动化测试脚本，在每次修改后自动回读配置寄存器并比对基线,确保配置无遗漏。

相关问答

Q1：GPIO配置为输入模式时，是否需要设置输出速度？

A：通常不需要，输出速度寄存器仅在输出模式时生效，输入模式下速度设置无影响，但某些芯片的输入施密特触发器性能与配置的“速度等级”有关联，建议查阅手册，安全做法：输入模式时将速度设为最低档,避免引入不必要的内部翻转噪声。

Q2：为什么GPIO配置为推挽输出后，驱动LED却无法点亮？

A：检查两方面：

1. 推挽输出模式下，引脚可输出高电平和低电平，但驱动电流通常有限（如8mA），确认LED的限流电阻是否合适，避免因电流过大导致引脚电压被拉低。
2. 确认GPIO的ODR寄存器是否正确写入，若ODR为0，即使模式正确，输出也是低电平，建议在初始化后立即写入明确电平,并测量引脚电压确认。
