IPTV的CDN组网如何分析？，WSA与CDN的关系是什么

IPTV的CDN组网，本质上是把内容从中心机房搬到离用户最近的地方，而WSA（Web Service Accelerator，内容加速器）正是CDN边缘节点的核心缓存组件，两者是全局调度与本地承载的关系。

CDN负责全局调度、内容分发和流量负载均衡，WSA则承担边缘节点的内容缓存与请求响应，一个管宏观分发，一个管微观缓存，配合组播、DNS调度和HTTP重定向，共同解决IPTV直播和点播的卡顿、时延和带宽占用问题。

IPTV CDN组网架构怎么做

CDN组网架构没有一个放之四海而皆准的模板，但主流方案遵循分层设计原则。基层是中心源站，中间是区域缓存层，最下面是边缘节点,每一层各司其职。

中心源站：内容的老家

源站存放所有IPTV内容源文件，包括直播流、点播节目、EPG（电子节目指南）数据和广告素材，源站通常部署在运营商的核心机房，通过高速骨干网与下层节点互联，源站不直接面对用户请求，它只服务于下层CDN节点,避免海量用户请求冲击源站。

这一层的关键是存储容量和上联带宽，据统计，一个省级IPTV平台的源站存储量普遍在PB级，而上联带宽需要达到数百Gbps才能支撑下层节点的回源请求。

区域缓存层：省与市之间的中转站

在省中心和地市之间，会部署区域缓存节点，负责汇聚本区域内多个边缘节点的回源请求，区域缓存层的作用是减少源站压力，同时让边缘节点在缓存未命中时能就近获取内容,而不是直接回源。

区域节点通常采用分布式存储集群，支持横向扩展，当边缘节点请求内容时，区域节点先检查自身缓存，命中则直接返回，未命中才向源站请求，行业共识认为，区域缓存层的存在能让源站回源率降低70%以上,但具体数字取决于点播内容的冷热分布。

边缘节点：离用户最近的一公里

边缘节点直接面向用户，部署在城域网的核心或汇聚机房，甚至下推到OLT（光线路终端）侧,边缘节点内部结构分为三层：

• 调度层：负责接收用户请求，根据地理位置、节点负载、内容热度等参数,将请求调度到最合适的缓存节点。
• 缓存层：由WSA服务器或同类缓存设备组成，存储热点内容,直接响应用户请求。
• 存储层：保存本地缓存索引和部分冷门内容,配合缓存层做内容替换。

WSA在这个架构中的位置很明确：它属于边缘节点的缓存层，与媒体服务器配合，处理用户的HTTP或RTSP请求，传统CDN方案中，媒体服务器直接读写存储，而引入WSA后，WSA负责缓存管理和内容加速,媒体服务器只处理流媒体协议封装和推流。

WSA和CDN有什么区别

不少人把WSA当成CDN的替代品，其实这是一个误区。WSA是CDN的一个组件，而不是一套独立系统,两者不是同一维度的概念。

功能定位不同

CDN是完整的分布式内容分发系统，涉及全局负载均衡、内容路由、缓存管理、日志分析等多个模块，WSA更像是一个智能缓存代理,只负责边缘节点上的内容缓存和加速。

打个比方：CDN是快递公司全国网络，WSA是某个城市里的快递分拣站，快递公司需要调度中心、运输干线、分拣站和配送点，分拣站只负责包裹暂存和分发，没有分拣站，快递公司一样能运转，但效率会低很多；没有CDN网络,分拣站就失去了物流体系支撑。

部署方式不同

CDN是一个逻辑网络，可以跨地域、跨运营商部署，WSA则是物理设备或虚拟化实例，部署在CDN边缘节点内，一个边缘节点可以部署多台WSA,通过负载均衡器统一对外提供服务。

普通用户感知不到WSA和CDN的区别，但运维人员需要关注。排查IPTV卡顿问题时，既要看CDN调度是否合理，也要看WSA的缓存命中率、磁盘IO和并发连接数,两者的监控维度完全不同。

组网中的配合逻辑

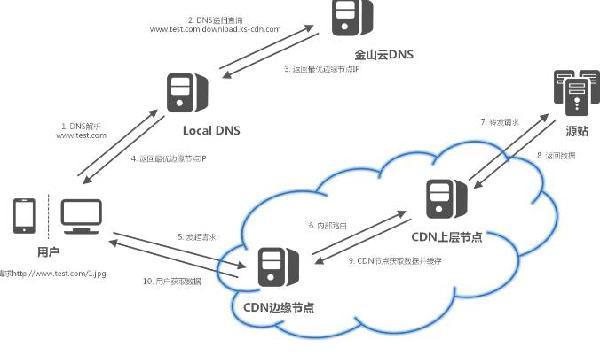

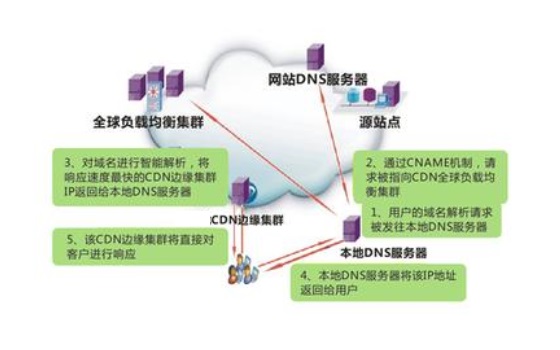

在IPTV组网方案对比中，常见的设计是：CDN调度中心根据用户IP地址和DNS解析结果，把用户请求指向最近的边缘节点；边缘节点的负载均衡器再把请求分发给具体某台WSA；WSA检查本地缓存，命中则直接返回流媒体数据,未命中则向区域缓存层或源站发起回源。

近年来，随着虚拟化技术成熟，WSA也出现了软件化部署的趋势，在通用x86服务器上部署WSA虚拟化实例，可以降低硬件成本，但性能上不如专用硬件设备稳定。地市级节点推荐专用硬件WSA，省级以上节点可以考虑虚拟化池化部署。

IPTV卡顿怎么解决

用户报障说IPTV卡顿、花屏、转圈，问题往往不在CDN一个环节，但CDN组网不合理确实是主因之一，行业内排查IPTV卡顿问题,有一套相对固定的路径。

第一步：查直播还是点播

直播和点播的CDN组网逻辑不同，直播走的是组播优先、CDN兜底的路线，点播则完全走CDN，如果直播卡顿，优先检查组播复制点位置和IGMP（互联网组管理协议）报文处理；如果点播卡顿,优先检查CDN边缘节点的缓存命中率和源站回源链路。

第二步：查边缘节点调度

用户每次点播，CDN调度中心都会根据用户所在位置、节点负载、内容热度做一次调度决策。调度策略有两种典型场景：

• 就近调度：优先选择用户所属城域网的边缘节点,减少跨域流量。
• 负载均衡调度：当就近节点负载过高时，将用户调度到周边节点,但会增加骨干网传输距离。

合理的方式是两者结合，业内专家指出，调度策略的颗粒度应从“省”细化到“区县”，结合CDN节点的实时负载和链路质量动态调整,而不是简单按地理位置静态调度。

第三步：查WSA缓存命中率

WSA缓存命中率是衡量CDN边缘节点效率的核心指标，命中率偏低，说明大量请求回源，边缘节点没有起到加速作用。提升WSA缓存命中率的实操手段包括：

• 调整缓存替换算法参数，优先保留最近请求频率高的内容，做预热推送，在重大赛事或热门剧集上线前,提前将内容分发到边缘节点。
• 扩大WSA磁盘缓存容量，尤其是SSD缓存池,提升热数据读取速度。

第四步：查组播与CDN协同

直播场景下，组播和CDN协同工作，组播负责把直播流推送到用户侧，CDN负责处理时移回看和错过的直播内容。组播和CDN的协同机制设计得好,能显著降低骨干网带宽占用。

实际操作中，在城域网核心交换机上配置组播复制点，同时CDN边缘节点保留最近几个小时的直播缓存，用户按键回看时，优先从WSA缓存中拉取,避免触发组播流切换带来的延迟和丢包。

CDN节点部署成本怎么控制

IPTV组网方案对比中，成本是运营商和广电网络公司最关心的问题之一。CDN节点部署成本主要由三部分构成：硬件采购、机房资源、带宽费用。

硬件成本：WSA的选型

一台中端WSA设备的硬件成本在数万元到十几万元不等，具体取决于磁盘容量、内存大小和网络接口速率。地市级边缘节点通常配置2-4台WSA，省级区域节点配置10台以上,组网初期可以按用户规模估算。

虚拟化部署能降低硬件采购成本，但需要额外投入虚拟化平台和运维人力，对于用户规模较小的地市节点,直接用物理WSA反而更划算。

机房与带宽：下沉的代价

边缘节点下沉到区县，虽然能提升用户体验，但机房租金和传输链路成本会显著增加。一个区县级CDN节点需要至少2路千兆上联链路，机房空间要求3-5个机柜，加上电力消耗,单节点年运营成本在数十万元量级。

多数情况下，运营商不会在每个区县都部署CDN节点，而是选择用户密度高的区域重点下沉，其他区域继续由地市节点覆盖，这种“重点下沉+地市兜底”的方式,是在体验和成本之间找平衡。

自建与租用对比

自建CDN组网适合用户规模大、内容需求稳定的运营商，前期投入高，但长期边际成本低，租用第三方CDN服务适合中小运营商或初期试点，按流量计费,灵活但单位成本较高。

从长期看，IPTV业务用户规模达到百万级以上的地区，自建CDN的成本优势就会显现，低于这个规模,租用或许更合理。

常见问题

IPTV组网中WSA必须部署吗

WSA不是IPTV CDN组网的强制组件，但缺少它会导致边缘节点缓存能力不足。没有WSA的边缘节点，需要媒体服务器直接读写存储，并发能力受限，热点内容重复占用存储空间，在用户规模较大的场景中,WSA是提升缓存命中率和并发处理能力的关键设备。

IPTV CDN组网改造需要多长时间

CDN组网改造周期取决于改造范围和用户规模。单地市边缘节点部署，设备到货后1-2周内可以完成调试上线；全省范围的CDN架构调整，涉及调度策略优化和节点扩容，通常需要2-3个月，改造期间需要做好现网业务保护,分批割接。

边缘节点宕机如何处理
