交通信号灯控制实验怎么做，3D回放是什么意思？

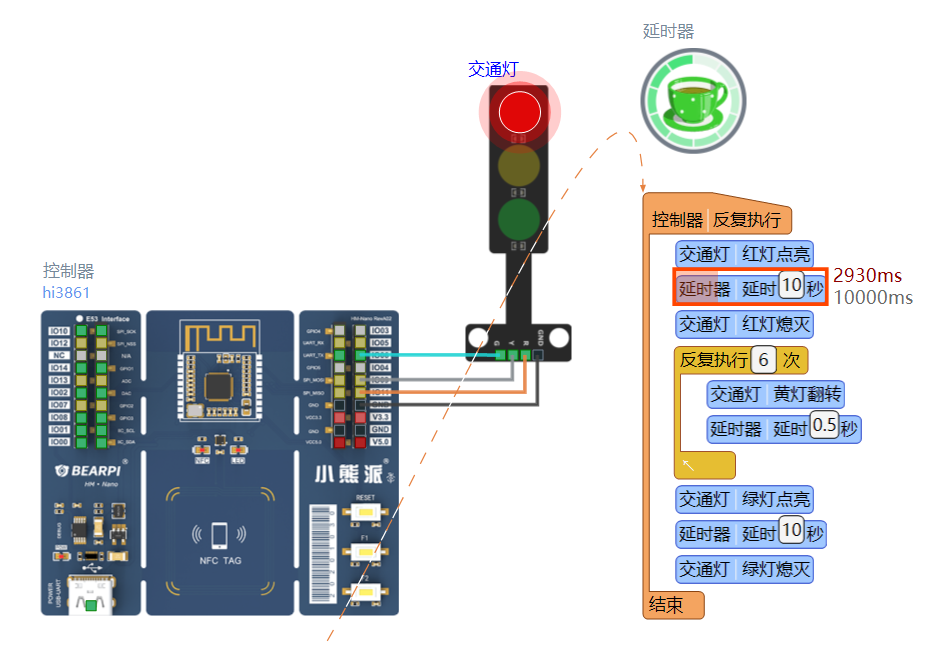

交通信号灯控制实验的3D回放，是通过三维可视化技术实时再现信号配时方案与车辆交互的动态过程，它是验证控制算法、优化通行效率以及辅助教学的最直观手段。

从教学到科研，从方案验证到汇报展示，3D回放都扮演着关键角色，但很多初学者对如何实现3D回放感到困惑，本文将从概念、软件、操作到场景,全面梳理交通信号灯控制实验3D回放的核心要点。

交通信号灯控制实验3D回放与传统回放有何不同

在交通仿真领域，很长一段时间都依赖二维回放，二维回放虽然能展示相位变化和车辆位置，但缺乏立体感，许多细节被简化，3D回放的出现,彻底改变了这种局面。

从平面到立体的可视化升级

• 传统2D回放：以平面图标显示车辆，道路几何抽象,信号灯仅用颜色圆点表示。
• 3D回放：构建完整的3D城市环境，信号灯有灯杆、灯组，车辆有类别和运动姿态，车道标线、导流线清晰可见。

以某四相位交叉口为例，在2D回放中你只能看到绿色箭头和车辆排队，在3D回放中可以看到车辆在左转车道等待，信号灯从红灯切换为绿灯瞬间，头车启动，后续车辆跟随,整个冲突点的动态一目了然。

分析维度与准确性

• 2D适合宏观统计，如平均延误、排队长度。
• 3D适合微观细节，如车辆变道、跟车距离、紧急制动等,对验证控制算法有更大价值。
• 行业共识认为，3D回放能显著提升仿真结果的可信度,尤其是在复杂交叉口和特殊场景下。

交互性与沉浸感

• 3D回放支持视角自由旋转、缩放,用户可以从任意角度观察交通流。
• 部分平台支持VR设备，提供沉浸式体验,有助于发现部署前的潜在问题。

数据可追溯性

• 在3D回放中，点击任意车辆即可查看其速度、位置、延误等实时数据。
• 相比于2D的抽象图表，3D回放让数据与场景直接对应,降低了分析门槛。

交通信号灯控制实验3D回放软件怎么选

面对市面上多种工具，如何选择适合的3D回放软件？业内专家指出，应根据项目需求、预算和技术能力综合考量。

主流软件对比

交通信号灯控制实验3D回放软件哪个好

• 如果你是科研人员，需要灵活修改算法，SUMO开源方案性价比极高，而且社区活跃,很多高校都有相关教程。
• 如果你是工程顾问，面对项目交付，Vissim的3D效果更专业，导出视频质量高,适合客户汇报。
• 如果你是高校教师，用于课堂演示，WebGL在线平台上手快，无需配置复杂环境,学生可以直接在浏览器中操作。
• 对于国内高校，推荐使用SUMO配合国产3D引擎进行二次开发，成本可控,且可定制符合国标的信号灯模型。

交通信号灯控制实验3D回放软件价格区间

• 开源软件完全免费,但需要投入学习时间。
• 商业软件价格从数千元到数十万元不等,具体取决于功能和授权数量。
• 近年来出现了按需付费的云服务模式,降低了使用门槛。

各软件3D回放操作细节

• SUMO：需要安装3D插件，如osgview，启动参数添加--3d，即可切换至3D视角,但模型较为简单。
• Vissim：内置3D模型库，可直接在菜单中切换3D视角，支持导入自定义模型（如SketchUp）。
• WebGL平台：如“Traffic Simulation 3D”等，在线选择场景，上传配时方案，即可生成3D回放,操作零门槛。

交通信号灯控制实验3D回放完整操作步骤

以开源软件SUMO为例，搭建一个完整的3D回放实验只需几步，这里以常见的十字交叉口为例，周期90秒，东西方向直行相位30秒，左转相位15秒，南北方向直行相位30秒,左转相位15秒。

准备环境

• 下载安装SUMO（建议版本1.18以上）。
• 安装3D可视化插件（如使用



  sumo-gui内嵌的OpenGL，或额外安装osgview）。

  创建路网与信号配时

  1. 打开netedit，绘制一个十字交叉口，每条道路设置两个车道（直行+左转）。
  2. 双击交叉口，在“Traffic Lights”选项中添加信号灯组,设置相位相序。
  3. 每个相位时长按上述方案设定，黄灯时间设为3秒，全红时间设为2秒,周期时长90秒。
  4. 导出路网文件，命名为net.xml。

  导入交通流

  • 定义车辆类型，比如小汽车、公交车,速度限制。
  • 使用trip.xml或route.xml定义车辆路线,从各入口随机生成车辆。
  • 设置流量，比如入口流量为每小时500辆,可设置随机种子使每次仿真不同。
  • 导出流量文件，命名为rou.xml。

  运行仿真并切换3D回放

  • 在终端运行命令：sumo-gui -n net.xml -r rou.xml --start。
  • 打开后，在“View”菜单中选择“3D Perspective”,即切换到3D视角。
  • 使用鼠标滚轮缩放，按住左键旋转视角,观察信号灯与车辆动态。
  • 如果需要更高画质，可以在“Options”中调整细节级别。

  导出回放视频

  • 使用SUMO的“Export”功能，导出为PNG序列,再使用其他软件合成视频。
  • 使用录屏软件（如OBS）录制3D窗口,直接保存为视频。
  • 导出视频时，建议选择1920×1080分辨率，帧率30fps,确保画面流畅。
  • 对于商业软件，直接导出视频更简单,内置编码器。

  交通信号灯控制实验3D回放教学应用场景

  3D回放不仅用于科研,在教学中也发挥着重要作用。

  课堂演示直观化

  • 教师可以动态展示不同配时方案对交通流的影响，学生无需想象,直接看到效果。
  • 利用3D场景的旋转、缩放功能，讲解冲突点、饱和流率等抽象概念。
  • 在讲解“相位差”时，3D回放可以直观展示干线协调控制的效果，车辆连续通过多个交叉口,避免停车。

  课程设计辅助

  • 学生自己设计信号配时方案，通过3D回放验证效果,发现问题并调整。
  • 相比传统数据报告，3D回放能激发学习兴趣,提高动手能力。
  • 在课程设计中，要求学生提交3D回放视频作为成果,已成为不少高校的考核方式。



  毕业设计创新

  • 近年来，越来越多高校将3D回放技术融入毕业设计，如设计自适应信号控制算法,并通过3D回放展示优化效果。
  • 据统计，采用3D回放展示的毕业设计，在答辩中更容易获得认可,因为评委能直观看到方案效果。

  交通信号灯控制实验3D回放工程应用案例

  交叉口优化前后对比

  • 某城市两相位交叉口，优化前采用固定配时,延误较大。
  • 通过3D回放可以看出，车辆排队较长,尤其是左转车辆与直行存在冲突。
  • 优化后采用多相位方案，并增加左转专用相位，3D回放显示车辆排队明显减少,通行效率提升。

  干线协调控制调试

  • 3D回放用于调试干线协调控制时,可以直观看到车辆是否在绿灯窗口连续通过。
  • 调整相位差后，立即在3D回放中看到效果,避免实地测试的风险。

  交通信号灯控制实验3D回放常见问题

  交通信号灯控制实验3D回放需要什么硬件配置？

  3D回放对显卡有一定要求，多数情况下，集成显卡可以运行，但复杂场景推荐独立显卡，对于开源软件，内存8GB以上，CPU主频2.5GHz以上即可流畅运行中等规模场景，如果场景非常大,建议使用16GB内存和独立显卡。

  交通信号灯控制实验3D回放能导出为视频吗？

  可以，SUMO-gui自带动画导出功能，可生成逐帧图片并合成视频，商业软件如Vissim可以直接生成AVI文件，WebGL平台通常支持浏览器录屏，导出时注意选择合适的分辨率和帧率,以保证视频质量。

  开源软件和商业软件在3D回放上差距大吗？

  从效果看，商业软件内置的高质量3D模型和阴影效果更逼真，开源软件模型相对简单，但足够用于分析车辆轨迹和信号变化，差距主要体现在美学渲染层面，而非核心功能，对于教学和大部分科研,开源软件完全够用。

  交通信号灯控制实验3D回放与实际交通场景有何区别？

  3D回放基于仿真模型，车辆行为由算法控制，无法完全模拟真实驾驶员行为，但它在方案验证阶段能提供强烈参考，降低实际测试风险，实际应用中,需结合实地调查数据校准模型参数。

  3D回放技术让交通信号控制实验从数据堆中走出来，变得可视、可感、可优化，无论是教学还是科研，它都已成为不可或缺的工具。
