IDE转SATA数据线怎么选？,接口类型有哪些
IDE转SATA数据线是让老主板识别SATA硬盘的桥接方案，本质上是把IDE的并行信号转成SATA的串行信号，选对芯片和方向才能稳定使用。
很多朋友翻出十年前的老主板，想接一块SATA固态硬盘提速，结果面对一根IDE转SATA数据线直接懵了，这根线到底怎么接，为什么有人插上没反应？行业共识认为，IDE转SATA数据线的核心是板载桥接芯片，它负责把IDE接口的并行数据传输协议转换成SATA接口的串行协议，这根线不是简单的一分二、二合一，而是有严格的方向性。
IDE转SATA数据线怎么接？先搞懂方向和原理
IDE转SATA和SATA转IDE，方向反了会怎样
这里必须分清两个概念：
- IDE转SATA：IDE接口端接主板的IDE口，SATA端接硬盘，适用于老主板（只有IDE口）接SATA硬盘。
- SATA转IDE：SATA端接主板的SATA口，IDE端接老硬盘,适用于新主板接老IDE硬盘。
方向反了，轻则识别不到设备，重则烧毁硬盘电路板，判断方法很简单：看线材上的芯片位置和标签，通常标注了数据流向，如果标签模糊，就按“接口形状对不上就别硬插”的原则处理。
老主板接SATA硬盘，IDE转SATA数据线怎么接才对
具体操作路径如下：
- 确认主板的IDE接口是40针还是44针，台式机主板几乎都是40针,笔记本光驱位或老笔记本硬盘位可能是44针。
- 将IDE端插入主板IDE口，注意第一针位置,红色标记线通常对应第一针。
-
SATA端连接硬盘的SATA数据口,同时硬盘必须接供电。
- 开机进BIOS,检查IDE通道下是否出现硬盘型号。
这里有个关键点：IDE转SATA数据线本身不提供硬盘供电，SATA硬盘需要独立的SATA电源线，或者用大4Pin转SATA供电线，很多人接完没反应,就是因为忘了供电。
选IDE转SATA数据线，芯片方案和供电决定稳定性
市面上的IDE转SATA线五花八门，价格从几块到几十块都有，差在哪？主要是芯片和做工。
主控芯片怎么选
主控芯片是整根线的灵魂,主流方案包括：
- JM20330系列：老牌方案，兼容性好，支持SATA 1.5Gbps,对付老机械硬盘和早期SATA固态够用。
- ASM1053系列：速度更快，支持SATA 3Gbps,但市面上用这个方案的IDE转SATA线较少。
- 无芯片的假线：直接把引脚并联，没有协议转换，只能用在极少数特殊设备上,接硬盘基本识别不了。
业内专家指出，多数启动失败、蓝屏、掉盘问题，根源都在劣质芯片和虚焊做工上，建议优先选带屏蔽层、线材粗壮、芯片有散热孔的产品。

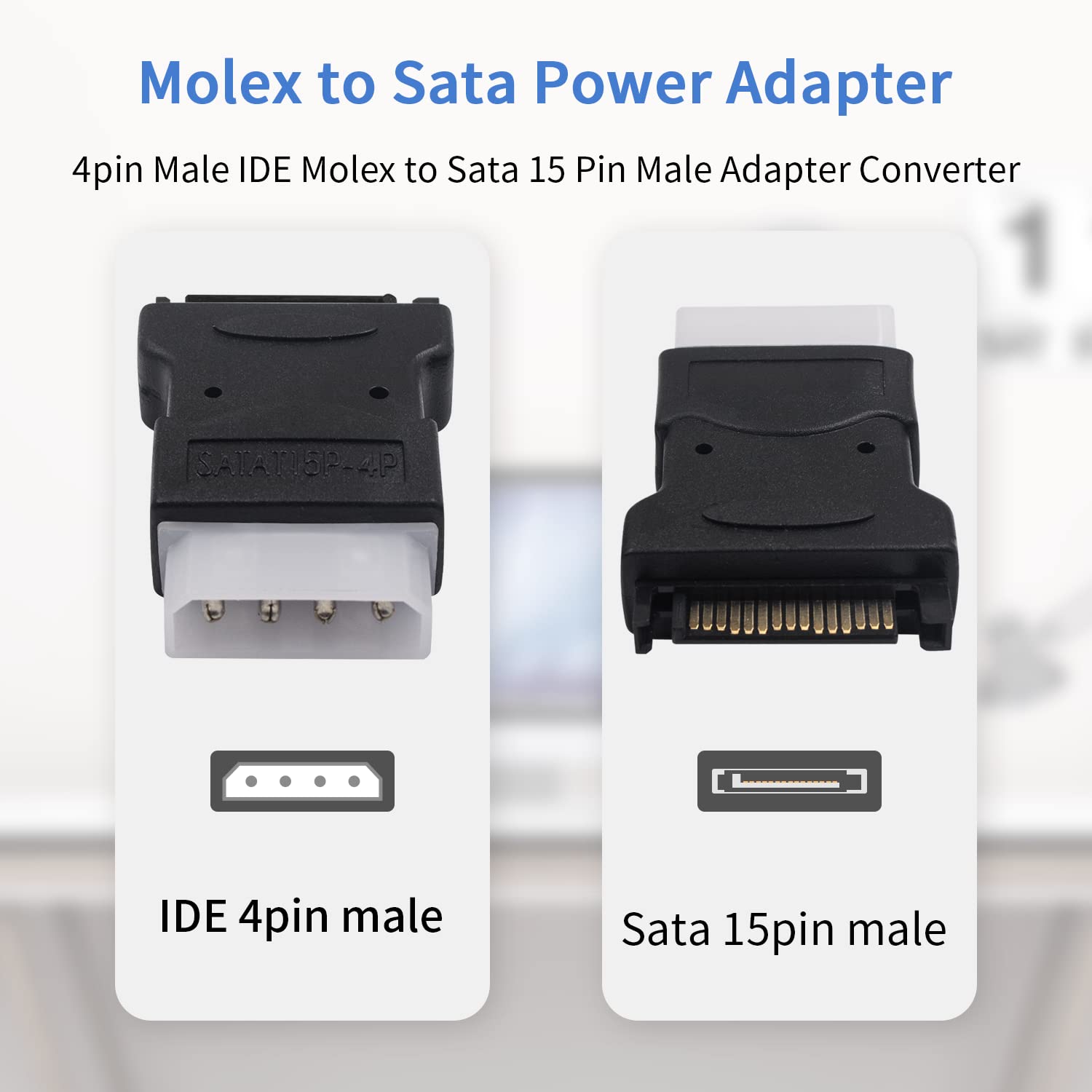

供电接口别忽略，大4Pin转SATA怎么选
前面提到，IDE转SATA数据线不负责供电，如果你手头没有SATA电源线，需要另外买一根大4Pin转SATA供电线,选购时注意：
- 线径要够粗，AWG18以上更稳妥
- 转接头最好是注塑一体成型，避免松动接触不良
- 不要买那种一分多路的劣质分线器，容易供电不足
IDE转SATA数据线多少钱合适
关于IDE转SATA数据线多少钱，目前电商平台主流价格在15元到40元之间，低于10元的基本是裸线无屏蔽或者芯片方案老旧,超过50元的通常是带硬盘支架或光驱位转换的套装。
我的建议是：如果只是临时接一次拷贝数据，选20元左右的够用；如果是长期挂机使用,选30元以上的带屏蔽线更安心。
实操场景：老主板接SATA固态硬盘的完整流程
下面用一个真实场景演示：一台2009年左右的联想台式机，主板只有IDE口,想换一块SATA固态硬盘做系统盘。
准备清单
- IDE转SATA数据线一根（确定方向为IDE转SATA）
- SATA固态硬盘一块
- 大4Pin转SATA供电线一根
- 十字螺丝刀
接线步骤
- 断电,打开机箱侧板。
- 找到主板上的IDE接口，通常在PCI插槽附近,是一个40针的白色长条接口。
- 将IDE转SATA线的IDE端插入，注意防呆缺口，插反是插不进去的,但别用蛮力。
- 将SATA端插入固态硬盘的数据口,硬盘另一侧接供电线。
- 用螺丝将硬盘固定在机箱硬盘位。
- 通电开机，按Del或F2进BIOS,查看IDE设备列表。
- 如果识别到硬盘,用U盘PE系统分区并安装系统。
遇到不识别怎么排查
- 检查IDE端的跳线帽设置,老主板IDE接口接设备可能需要设置主从盘跳线。
- 换一个IDE接口测试,部分主板有两个IDE口。
- 确认硬盘本身是好的,SATA硬盘在别的机器上测试过能正常识别。
- 部分SATA硬盘（尤其是大容量型号）初始化电流较大,老电源可能需要换一个大4Pin供电头。
关于IDE转SATA数据线，你可能还想问
IDE转SATA数据线支持多大的硬盘？
受桥接芯片和IDE协议限制，多数IDE转SATA线支持到2TB以内的SATA硬盘，超过2TB的硬盘在BIOS里可能只显示部分容量，或者完全不识别，如果遇到大容量硬盘识别问题，尝试用MBR分区表而非GPT,部分老芯片对GPT支持不完整。
IDE转SATA数据线能转SSD吗？速度损失大不大？
能用，SATA固态硬盘工作在SATA 2.0或3.0模式下，而IDE口本身带宽有限，实际传输速度会被限制在30MB/s到60MB/s左右，这个速度跑系统会感觉明显的卡顿，但比机械硬盘快，如果只是做数据备份或临时拷贝,完全够用。
为什么有的IDE转SATA线插上后硬盘灯常亮不读盘？
最常见的原因是芯片供电不稳定或者线材接触不良，检查SATA端插头是否完全插入，硬盘供电是否充足，部分老主板IDE接口供电能力有限，桥接芯片需要额外供电，这时候需要选择带辅助供电口的IDE转SATA线（线身上多一个4针供电接口）。
回到最初的上文归纳：IDE转SATA数据线解决的是老主板接SATA硬盘的兼容问题，选对方向、认准芯片、别省略供电，这条老线就能让老平台焕发新生，如果你手头的老硬盘或老主板正卡在这根线上，按上面的步骤一步步来,大概率能顺利跑起来。
