配置VLAN通信时，如何确保不同VLAN间高效且安全的数据传输？

配置VLAN通信

VLAN

VLAN（Virtual Local Area Network，虚拟局域网）是一种将物理网络划分为多个逻辑网络的技术，通过VLAN，可以在同一个物理网络中实现多个独立的逻辑网络，从而提高网络的安全性和可管理性。

VLAN配置步骤

确定VLAN需求

在配置VLAN之前,首先需要明确VLAN的需求，包括划分的VLAN数量、VLAN的名称以及每个VLAN的成员设备。

创建VLAN

在交换机上创建所需的VLAN,以下是在思科交换机上创建VLAN的命令示例：

Switch> enable Switch# configure terminal Switch(config)# vlan [VLAN ID] Switch(config-vlan)# name [VLAN Name] Switch(config-vlan)# exit

分配端口到VLAN

将交换机的物理端口分配到相应的VLAN,以下是在思科交换机上分配端口的命令示例：

Switch(config)# interface [interface type] [interface number] Switch(config-if)# switchport mode access Switch(config-if)# switchport access vlan [VLAN ID] Switch(config-if)# exit

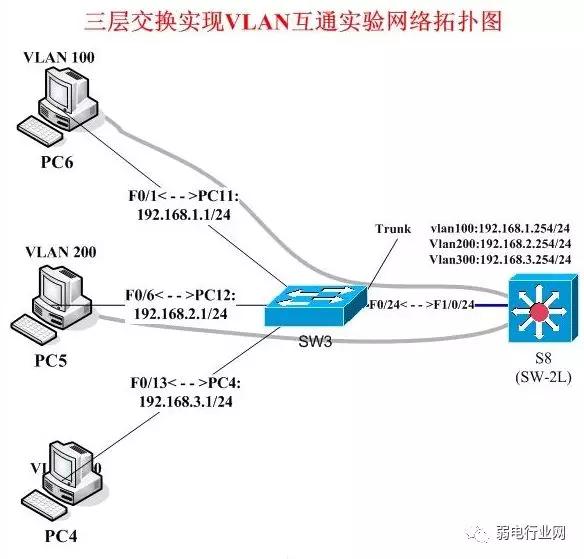

配置VLAN Trunk

如果需要在不同交换机之间传输VLAN信息,需要配置VLAN Trunk，以下是在思科交换机上配置VLAN Trunk的命令示例：

Switch(config)# interface [interface type] [interface number] Switch(config-if)# switchport mode trunk Switch(config-if)# switchport trunk allowed vlan [VLAN ID] Switch(config-if)# exit

验证VLAN配置

通过查看交换机的配置和状态,验证VLAN配置是否正确，以下是在思科交换机上查看VLAN配置的命令示例：

Switch# show vlan brief Switch# show interface [interface type] [interface number] switchport

VLAN通信原理

VLAN通信通过以下原理实现：

1. 交换机根据VLAN ID将数据帧分类，并将属于同一VLAN的数据帧转发到同一逻辑网络。



2. VLAN Trunk在交换机之间传输VLAN信息，使得不同交换机上的同一VLAN可以相互通信。

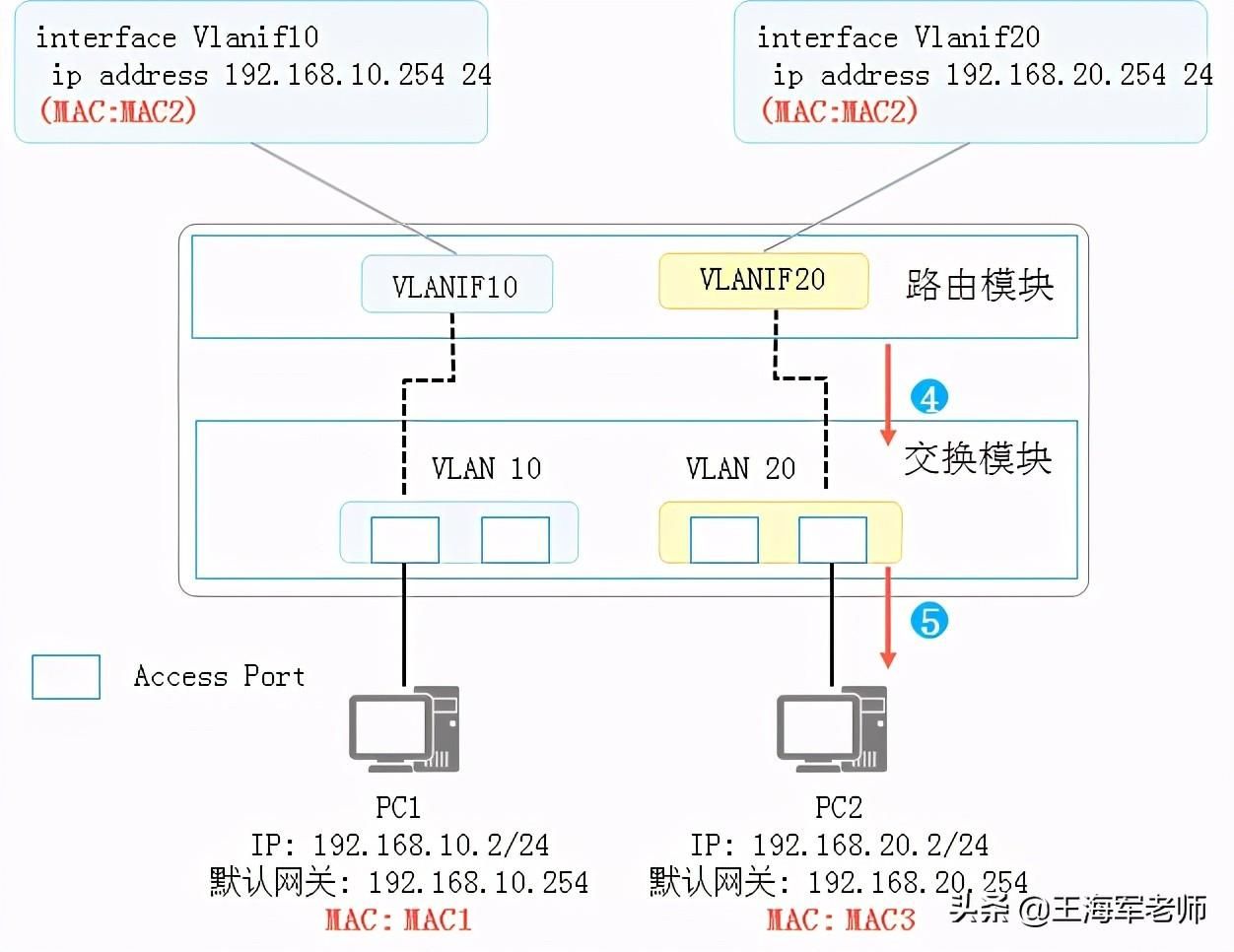

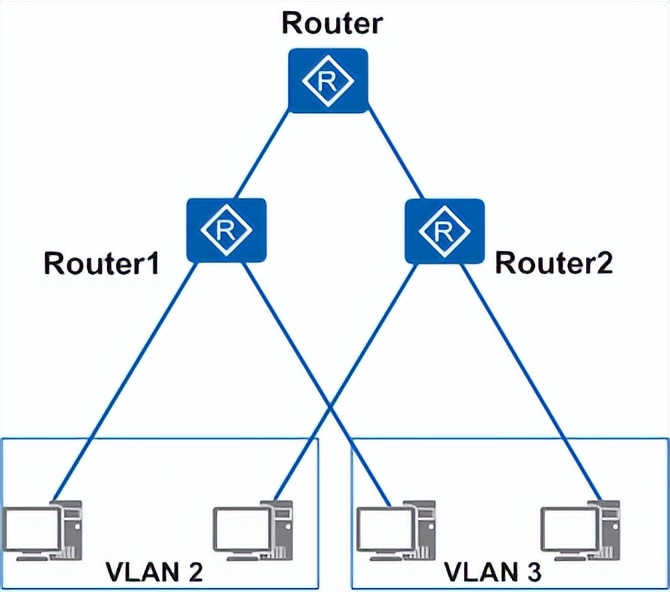

3. VLAN间通信需要配置路由器,实现不同VLAN之间的数据转发。

VLAN配置注意事项

1. VLAN ID的范围是1-4094，其中1-1005是预定义的VLAN ID，1006-4094是用户自定义的VLAN ID。

2. VLAN名称应简洁明了,便于识别。

3. 确保所有交换机上的VLAN配置一致。

4. 避免将VLAN Trunk端口配置为Access模式。



FAQs

Q1：VLAN和VLAN Trunk有什么区别？

A1：VLAN是一种逻辑网络划分技术，可以将物理网络划分为多个独立的逻辑网络，VLAN Trunk是一种连接不同交换机的物理端口，用于传输VLAN信息，使得不同交换机上的同一VLAN可以相互通信。

Q2：如何配置VLAN Trunk？

A2：配置VLAN Trunk的步骤如下：

1. 进入交换机配置模式。

2. 选择需要配置为VLAN Trunk的接口。

3. 将接口模式设置为Trunk。

4. 使用switchport trunk allowed vlan命令指定允许通过的VLAN ID。
