高压容器人孔设计实例怎么设计，有哪些步骤？

高压容器人孔设计需依据GB 150、ASME等标准，综合考虑容器规格、介质特性、操作压力与温度，确定人孔结构形式、尺寸，并完成强度计算与密封设计，确保安全可靠。

高压容器人孔设计实例：结构类型与适用场景

人孔是高压容器上重要的附件,用于人员进出、内部检查与维护，在高压容器中，人孔的设计需兼顾强度、密封与操作便利性，设计前需明确以下要素：

• 介质特性：易燃、易爆、有毒或腐蚀性
• 操作压力与温度：决定压力等级与材料
• 操作频率：影响人孔结构类型选择
• 空间限制：决定椭圆或圆形人孔

常见的人孔结构类型包括回转盖人孔、吊盖人孔、椭圆人孔等，不同类型适用于不同压力与空间场景。

回转盖人孔

回转盖人孔通过铰链结构实现盖的旋转开合,适用于直径较大、压力较高的场合，其优点是操作方便，占用空间小，在高压容器中，回转盖人孔常用压力范围在6MPa~10MPa之间，公称直径通常为DN400~DN600，设计时要注意铰链结构和螺栓的布局，确保密封可靠。

吊盖人孔

吊盖人孔通过吊杆或吊环实现盖的升降,适用于直径较小或压力极高的场合，吊盖人孔结构简单，但需要足够的吊装空间，在高压反应器中，吊盖人孔常与快开机构配合使用，提升操作效率，高压加氢反应器常用吊盖人孔，压力可达20MPa。

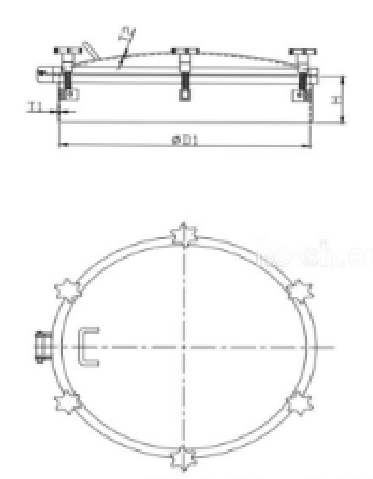

椭圆人孔

椭圆人孔多用于空间受限的场景,其短轴方向受力更好，适合高压工况，近年来，椭圆人孔在高压容器中的应用逐渐增多，尤其是在高压换热器和高压储罐中，行业共识认为，椭圆人孔的设计应重点考虑长短轴比和密封结构，通常长轴与短轴比不超过5。

设计实例对比

以某高压反应釜为例,设计压力10MPa，温度300℃，介质为易燃气体，考虑到操作频繁，选用回转盖人孔，公称直径DN450，材质16MnⅡ，法兰按HG/T 20592压力等级PN16.0系列，密封面采用凹凸面，垫片为金属缠绕垫片带内环，人孔盖厚度经计算取45mm，法兰厚度40mm，螺栓采用M30×2共20个，材质35CrMoA，该设计在满足强度的同时，保证了良好的密封性。

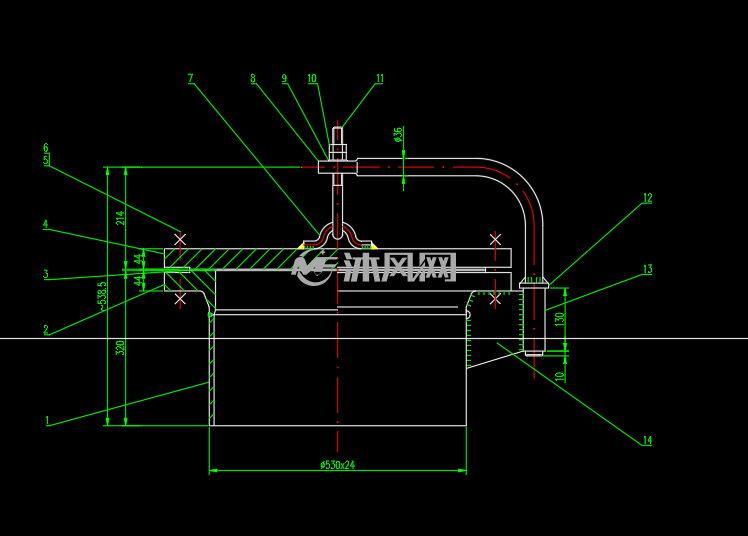

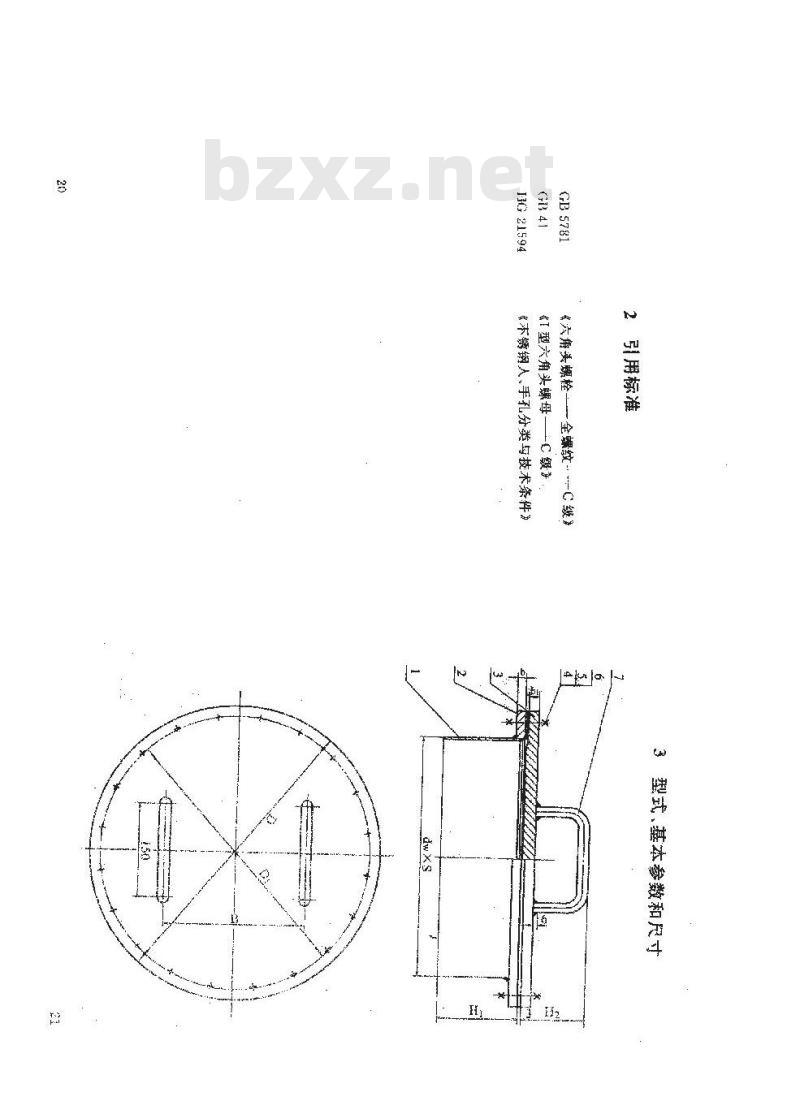

高压容器人孔结构图与关键参数

在设计高压容器人孔时,需要绘制详细的结构图，标注关键尺寸，常见的人孔结构图包含以下部件：

• 人孔法兰
• 人孔盖
• 密封面（凸面、凹面或榫槽面）
• 螺栓与垫片
• 铰链或吊环

人孔法兰与盖

人孔法兰通常采用整体法兰或活套法兰,材料与容器主体一致或更高，常用材料有16MnⅡ、15CrMoR、S30408等，法兰尺寸需按标准选择，如国内HG/T 20592~20635系列，人孔盖的厚度需按强度计算确定，通常比法兰厚，在绘制结构图时，先画出法兰外圆，再确定密封面宽度，然后均匀布置螺栓孔。

密封面与垫片

高压容器人孔密封面多采用凹凸面（MFM）或榫槽面（TG），密封性能好，垫片常用缠绕垫片（SWG）或金属环垫（RTJ），垫片材料需与介质相容，耐温耐压，缠绕垫片适用于温度-200°C~600°C，压力可达25MPa，金属环垫适用于更高压力，可达70MPa。

螺栓与铰链

螺栓材料常用35CrMoA，规格按法兰压力等级选择，铰链结构需承受人孔盖的重量，并保证开合顺畅，设计时需计算铰链销轴和耳板的强度，销轴直径通常取20mm~30mm，耳板厚度15mm~25mm。

常见尺寸参考

按照HG/T 20592，PN16.0 DN450人孔法兰的常用尺寸如下：

• 法兰外径：615mm
• 螺栓孔中心圆直径：540mm
• 螺栓孔数量：20个
• 螺栓孔径：36mm
• 法兰厚度：40mm
• 盖厚度：通常取45mm（经计算加腐蚀裕量）

在实际设计中,需根据具体载荷确定最终厚度，并考虑腐蚀裕量，绘制结构图时，还需标注焊缝坡口要求、密封面表面粗糙度等。

人孔设计规范：GB 150与ASME标准要点

高压容器人孔设计必须遵循相关标准,国内常用GB 150《压力容器》，国际常用ASME VIII-1，标准中规定了人孔的尺寸系列、最小厚度、开孔补强要求等。

GB 150要点

按GB 150，人孔开孔需进行补强计算，采用等面积补强法，人孔法兰的公称压力等级应不低于容器设计压力，业内专家指出，人孔盖的开启方向应便于操作，且需设置安全联锁装置，防止带压开启，人孔盖的开启角度应大于90°，便于检修。

ASME标准

ASME标准中,人孔设计需满足UG-46等条款，与GB 150相比，ASME对椭圆人孔的长短轴比有更详细的规定，要求长轴与短轴比不超过5，且短轴不小于150mm，设计时可根据项目需求选择标准，但需注意两者在密封面结构上的差异，如ASME更常用金属环垫。

标准对比

高压人孔强度计算与密封设计实例

强度计算步骤

1. 确定人孔公称直径,例如DN450。
2. 确定设计压力与温度,例如10MPa、300℃。
3. 选择法兰标准,如HG/T 20592，PN16.0系列。
4. 计算人孔盖厚度：按圆平板弯曲公式，考虑边界条件系数，假设内径450mm，压力10MPa，许用应力178MPa，焊缝系数0，计算厚度约45mm，加腐蚀裕量2mm，取名义厚度48mm。
5. 计算开孔补强：按GB 150等面积法，计算补强面积，接管内径450mm，壁厚20mm，补强圈面积需满足要求，最终确定补强圈外径750mm，厚度20mm。
6. 确定螺栓尺寸与数量：根据垫片压紧力计算，选用M30×2螺栓20个，螺栓预紧力需控制，避免法兰变形。

密封设计实例

某高压容器,设计压力10MPa，介质为氢气，温度250℃，选择凹凸面密封，垫片为金属缠绕垫片（带内环），螺栓材料35CrMoA，规格M30×2，数量20个，密封面粗糙度Ra3.2μm，确保密封，安装时，垫片压缩量控制在20%~30%，螺栓预紧力均匀，使用扭矩扳手按顺序拧紧。

在实际操作中,人孔安装后需进行水压试验，试验压力为设计压力的1.5倍，保压30分钟，检查密封面是否泄漏，也可进行气密性试验，用氮气或压缩空气，试验压力为设计压力，涂肥皂水检查。

人孔设计的成败在于细节,合理的结构、严格的计算和规范的安装是安全运行的保证。

高压容器人孔设计常见问题解答

Q1：高压容器人孔与普通容器人孔在设计上有什么区别？

高压容器人孔设计更注重强度与密封,通常采用更高的压力等级法兰、加厚的人孔盖，以及金属垫片，人孔结构多为回转式或吊盖式，避免使用快开式，高压人孔需进行详细的开孔补强计算，确保容器整体强度，普通容器人孔则可能采用平板盖或非标设计，密封要求较低。

Q2：人孔设计规范GB 150和ASME哪个更严格？

两者在核心要求上基本一致,但具体细节有差异，GB 150对开孔补强采用等面积法，ASME允许采用面积替换法，ASME在某些情况下更灵活，ASME对椭圆人孔的长短轴比规定更细致，设计时需根据项目所在地选择相应标准，并满足当地法规，国内项目通常优先采用GB 150。

Q3：高压容器人孔设计价格受哪些因素影响？

价格受结构形式、材料、尺寸、密封要求等因素影响，回转盖人孔因铰链机构成本高于吊盖人孔；金属环垫比缠绕垫片贵；尺寸越大，材料与加工费越高，具体需根据项目工况询价，无法一概而论，设计时在满足安全的前提下，可优化结构降低成本。
