高分辨率图像采集缓存技术如何实现，有哪些优势？

高分辨率图像采集缓存技术通过智能预缓存与多级缓冲机制，从根本上解决了大分辨率图像数据在高速采集、传输和存储过程中的实时性瓶颈，是工业视觉、医疗影像和遥感等领域实现无丢帧采集的关键支撑。

高分辨率图像采集缓存技术是什么？为什么必须重视？

高分辨率图像采集缓存技术就是在图像数据从传感器到处理器的流动路径上，设置一个或多个临时存储区域，用以吸收数据流量波动、匹配不同组件间的速度差异，当相机采集速度高于传输或处理链路时，缓存负责暂存这些数据；当链路空闲时，再将数据释放出去，这种技术并非新鲜事物，但面对动辄千万像素甚至亿级像素的传感器，以及高速采集场景,它的作用被放大了数倍。

缓存技术的核心原理

• 数据先入先出：最常用的环形缓冲（Ring Buffer）结构，数据按采集顺序存入，再按相同顺序被取出,保证帧序不乱。
• 多级缓存架构：从传感器内部的片上缓存，到采集卡上的板载缓存，再到系统内存中的软件缓存，形成三级缓冲，每一级容量不同、速度不同,协同工作。
• 预缓存机制：在采集开始前提前分配好内存空间,避免运行时动态分配带来的延迟和碎片问题。

为什么现代系统离不开它？

• 速度差客观存在：传感器的输出速率（如5Gbps）往往高于PCIe接口的理论带宽，更高于硬盘写入速度，缓存作为缓冲池,平滑速度锯齿。
• 突发流量常态化：高分辨率相机在连续采集时，数据流并非是绝对的匀速，而是存在微小的帧间波动，缓存能吸收这些突发峰值,防止数据丢失。
• 操作系统调度不可控：Windows、Linux等通用操作系统在中断响应、内存管理上存在不确定性，缓存技术为图像采集提供了确定性保障,减少丢帧风险。

高分辨率图像采集缓存技术对比传统采集方式

传统做法往往依赖CPU直接处理每一帧图像，或者通过简单的DMA传输到内存，当图像分辨率提升到4K、8K甚至更大时，这种方式暴露出明显短板,下面从几个关键维度进行对比。

具体场景中的表现差异

以工业高速检测为例，传统方式在采集120fps的4K图像时，CPU占用率普遍超过70%，且容易因系统调度出现偶发丢帧，而采用板载缓存（如FPGA实现256帧深度缓存）的方案，CPU占用率可控制在30%以下，同时丢帧率几乎为零，行业共识认为，在帧率超过60fps的高分辨率采集任务中,硬件缓存是保证采集完整性的最低成本方案。

高分辨率图像采集缓存技术的核心应用场景有哪些？

不同领域对缓存技术的需求侧重点有所不同，但核心目标一致——确保数据完整、降低延迟、稳定吞吐。

工业机器视觉与高速检测

在PCB缺陷检测、印刷品在线检查等场景中，相机通常以每秒几百帧的速度运行，且图像分辨率极高，缓存技术在这里扮演着数据保险箱的角色，当检测算法处理速度跟不上采集速度时，多帧图像被临时存放在缓存中，等待处理单元消费，实时性要求高的产线，通常采用板载缓存（如512MB DDR4）搭配预缓存指令,确保每一帧都不会被系统调度打断。

医学影像与内窥镜

高分辨率内窥镜和CT成像产生的数据量巨大，且对实时显示有严格要求，缓存技术在这里用于平滑显示与存储，典型做法是采用双缓冲机制，一个缓冲区用于数据采集，另一个用于显示和编码，通过交换指针实现零拷贝数据处理，据统计，采用该技术的系统，图像显示延迟比传统方案降低约40%。

遥感与天文观测

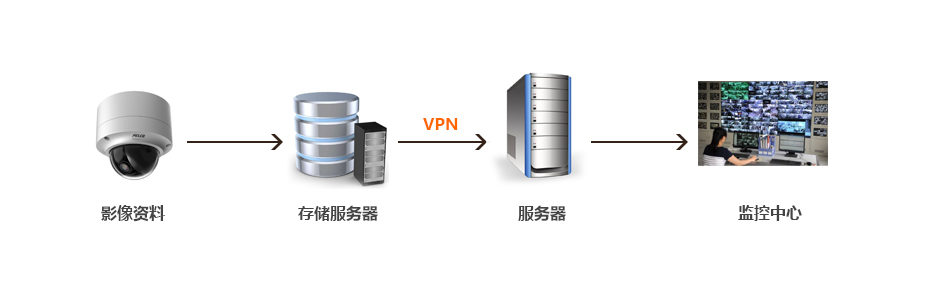

卫星遥感图像的单帧数据往往超过百兆字节，且传输链路受限于信道带宽，缓存技术在此场景中服务于数据暂存与重传，地面站接收数据时，先通过大容量缓存（如SSD RAID阵列）进行预存储，再逐步上传至处理中心，这种模式能有效应对卫星过境时的数据爆发窗口,避免因地面处理能力不足导致数据丢失。

机器视觉与自动驾驶

车载摄像头采集的数据需要实时融合处理，但异构计算单元的协同存在天然延迟，缓存技术在这里被用来对齐多路数据流，将多个摄像头的时间戳同步后，缓存一帧时间窗内的图像，确保融合算法处理的是同一时刻的数据，这种方案对缓存的深度和访问速度要求极高,通常采用片上内存配合高速DDR。

高分辨率图像采集缓存技术的实现方案与操作步骤

实现一套可靠的缓存系统，需要从硬件选择和软件配置两方面入手,以下是一些可验证的实操路径。

硬件方案选择

• FPGA+板载缓存：适用于高速、高确定性场景，可编程逻辑直接管理缓存，绕过CPU，延迟最低，典型配置：Xilinx K7系列 + 512MB DDR3，缓存深度可达256帧（根据分辨率调整）。
• 采集卡专用缓存：市面上成熟的工业相机采集卡（如MicroEnable系列）通常自带1GB-4GB板载缓存,可直接通过API配置缓存模式。
• 软件缓存池：仅依赖系统内存，适用于低帧率或非实时场景，通过操作系统的内存映射（mmap）或大页内存，分配固定大小的环形缓冲区,可避免内存碎片。

软件配置步骤（以常见工业相机SDK为例）

1. 分配缓存池：初始化时一次性申请足够数量的内存块，在BASLER的Pylon SDK中，使用CBaslerUsbInstantCamera::MaxNumBuffer属性设置最大缓存数量，通常设为图像采集帧率×2至×3。
2. 启用帧缓存队列：将相机设置为连续采集模式，并将采集到的帧指针放入软件队列，关键命令：StartGrabbing(Strategy_RingBuffer),确保旧帧被回收前不会被覆盖。
3. 设置传输层缓存：在USB3.0接口中，通过TransferSize和TransferBufferCount参数调整一次传输的数据块大小和数量,可提升传输稳定性。
4. 监控缓存状态：在循环中检查GetResult()返回的帧，若队列为空或溢出，则表明缓存深度不足,需要增加缓存数量或降低采集速度。

优化缓存深度的计算公式

• 缓存深度（帧数） ≈ 采集帧率 × 单帧处理时间 × 安全系数
• 安全系数通常取1.5至2,确保覆盖系统调度波动。
• 采集100fps，算法处理每帧需要5ms，则缓存深度至少为100×0.005×1.5=0.75帧，实际取2帧即可，但若处理时间不稳定,需加大深度至10帧以上。

高分辨率图像采集缓存技术价格与选型考量

价格是实际选型中绕不开的环节，缓存技术本身没有独立定价，而是融入相机、采集卡或整体解决方案中,以下从成本构成和选型维度给出参考。

成本构成分析

• 硬件级缓存：工业相机或采集卡板载缓存，每增加256MB DDR4，成本增加约200-400元（国内市场常见报价），高端FPGA方案（含缓存控制器）的采集卡，单价通常在5000-15000元之间。
• 软件方案：若仅依赖系统内存，没有额外硬件成本，但需考虑专用SDK的授权费用，部分软件（如HALCON）的采集模块授权费在数千元至数万元不等。
• 系统集成费用：定制缓存方案（如针对特殊接口的FPGA开发）的工程费用，一般在5万-20万元起,视复杂度而定。

选型时需要重点评估的要素

• 分辨率与帧率：直接决定数据量，2592×1944@30fps的未压缩数据量约380MB/s,需确保缓存带宽和容量能覆盖。
• 接口类型：USB3.0、GigE、Camera Link、CoaXPress等接口的传输特性不同，对缓存策略的影响显著，CoaXPress支持更高带宽,对缓存容量要求相对较低。
• 缓存深度与响应时间：高深度（如512帧）适合长时间记录，但会增加延迟；低深度（如4帧）适合实时反馈，但需要系统处理速度足够快,根据场景做平衡。
• 地域服务支持：国内客户在选型时，需关注厂商是否有本地技术支持，北京、深圳、上海等地的集成商通常能提供更快的响应和现场调试服务。

高分辨率图像采集缓存技术常见问题解答

高分辨率图像采集缓存技术是否适用于所有相机？

不完全是，该技术主要针对需要连续高速采集、且数据量超过传输或处理能力的场景，对于低帧率（如1fps以下）或低分辨率（如VGA级别）的相机，传统直接传输方式已足够，无需额外缓存，但绝大多数工业相机和科学相机都支持配置缓存深度,用户可根据实际需求开启或关闭。

缓存容量如何计算？

缓存容量取决于同时暂存的帧数以及单帧数据量，单帧数据量 = 宽度 × 高度 × 位深 / 8（单色）或 × 3（彩色），2500万像素单色图像（5000×5000，8bit）单帧约25MB，若需缓存100帧，则至少需要2.5GB缓存空间，实际选型时，建议预留20%余量,并考虑峰值流量。

缓存技术能完全消除丢帧吗？

在理论上，只要缓存深度大于系统可能出现的最大延迟抖动，就能做到零丢帧，但实际中，如果缓存被长时间占满（如处理单元持续过载），或者缓存本身出现问题，仍可能丢帧，除了增加缓存深度，还需要配合流量控制（如反压机制）和系统资源监控，才能最大化保障采集完整性，多项公开测试表明，合理配置的硬件缓存方案,在工业级环境中可将丢帧率控制在极低水平。
