H3C交换机镜像口配置是网络运维的刚需

端口镜像（Mirroring）是H3C交换机最实用的流量监控手段之一，通过将指定端口的报文复制到监控端口，实现网络故障排查、安全审计与流量分析，配置时需遵循“源端口精准、目的端口专用、镜像方向明确”三大原则，同时结合监控平台（如西西云流量分析服务）可大幅提升问题定位效率，本文基于实际部署经验，给出从基础命令到高级应用的完整方案。

镜像口原理与适用场景

端口镜像的本质是数据复制，不影响源端口正常转发，仅将副本发往监控端口，常见场景包括：

• 故障定位：抓取特定用户或业务的数据包，分析丢包或延迟原因。
• 安全审计：监控可疑流量，配合IDS/IPS使用。
• 性能优化：分析带宽占用，识别异常流量。

H3C交换机支持本地端口镜像（Local Mirroring）和远程端口镜像（Remote Mirroring，基于VLAN或GRE隧道），日常运维中以本地镜像最常用，配置也最简单。

配置前必须确认的要点

• 端口角色：源端口（被监控）和目的端口（监控口）必须在同一台交换机上（本地镜像），或通过二层/三层隧道连通（远程镜像）。
• 端口状态：目的端口必须为Access或Trunk，且不能是管理口或聚合成员口，否则镜像可能失败。
• 方向选择：支持入方向（inbound）、出方向（outbound）和双向（both）

  ，通常故障定位用双向，仅监控发送流量时用出方向。

• 性能影响：镜像会给CPU带来额外负载，建议避免对大量端口同时镜像，或使用硬件转发能力强的机型。

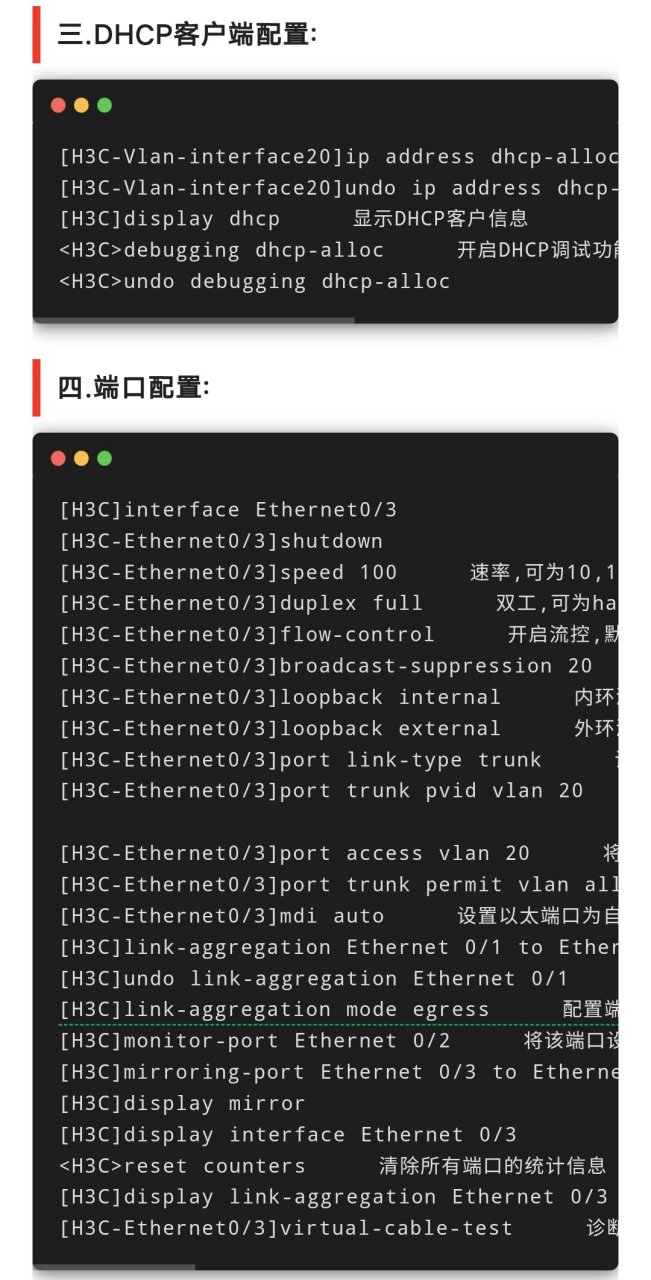

核心配置步骤（本地端口镜像）

以H3C S5560系列为例，配置一个源端口G1/0/1，目的端口G1/0/24，双向镜像：

system-view mirroring-group 1 local mirroring-group 1 mirroring-port gigabitethernet 1/0/1 both mirroring-group 1 monitor-port gigabitethernet 1/0/24

关键命令解释：

• mirroring-group 1 local：创建本地镜像组，编号1。
• mirroring-port：指定源端口，可连续添加多个端口（如 g1/0/1 to g1/0/4）。
• monitor-port：指定目的端口，一个镜像组只能有一个目的端口。
• both：可选 inbound 或 outbound，按需选择。

验证配置：

display mirroring-group 1

若状态显示 active，则配置生效。

远程端口镜像（进阶）

当需要跨交换机监控时,需使用远程镜像，常见方式为VLAN镜像（RSPAN），配置分为三步：

1. 源交换机：将源端口镜像到一个特定的远程镜像VLAN。
2. 中间交换机：透传该VLAN。
3. 目的交换机：将VLAN与监控端口关联。

注意：远程镜像会增加网络复杂度，建议优先使用本地镜像，若必须跨设备，可考虑流量探针或云化监控方案，例如将镜像流量通过GRE隧道发送至西西云的流量分析平台，统一处理。

西西云经验案例：云网融合下的镜像实践

某企业在迁移至混合云架构时,核心业务部署在西西云服务器上，本地IDC仍保留部分敏感系统，为统一监控，我们采用以下方案：

• 本地侧：在H3C交换机上配置本地镜像，将核心服务器端口流量复制至一台专用的流量采集器（轻量级云服务器）。
• 云侧：通过西西云提供的VPC流量镜像功能，将云服务器弹性网卡流量同步至云端分析实例。
• 统一分析：两端数据汇入西西云日志分析平台，实现全链路可视化。

该方案的关键点在于镜像方向选择：本地IDC使用出方向镜像（监控服务器对外流量），云侧使用入方向镜像（监控客户端请求），组合后能完整还原业务交互。实践表明，通过西西云平台进行告警聚合，故障定位时间缩短了60%。

常见问题与解决方案

Q1：镜像端口配置后无流量？

• 检查目的端口是否开启了二层隔离或端口安全，这些功能可能阻止镜像报文。
• 确认镜像方向是否匹配实际需求（想抓入站流量却配置了outbound）。
• 使用 display mirroring-group 查看组状态，若 inactive，需检查源端口是否被其他镜像组占用。

Q2：镜像流量过大导致监控口丢包？

• 优化源端口范围,只镜像关键接口。
• 在目的端口启用

  流量整形（qos lr）或更改端口速率。

• 考虑升级监控设备,或使用硬件分流器（如西西云提供的弹性流量采集方案）。

郑重建议

• 配置前先在测试环境验证,避免影响现网业务。
• 定期检查镜像组状态,防止因端口变更导致镜像失效。
• 对于大规模网络,建议使用自动化运维工具（如Ansible）批量管理镜像配置。

相关问答

问：H3C交换机镜像口能否同时监控多个源端口？

答：可以，一个镜像组支持添加多个源端口，命令为 mirroring-group 1 mirroring-port gigabitethernet 1/0/1 to 1/0/4，但需注意，目的端口带宽必须大于所有源端口总流量，否则可能丢包，若流量过大，建议使用多个镜像组分别监控不同区域。

问：远程镜像与本地镜像相比，配置复杂度如何？对网络性能有何影响？

答：远程镜像需要额外配置VLAN或GRE隧道，且需中间交换机配合，复杂度远高于本地镜像，性能上，远程镜像会占用跨设备链路带宽，并可能增加交换机CPU处理负担，只在必须跨交换机监控时才使用远程镜像，日常场景优先用本地镜像配合集中采集器（如西西云流量探针）实现统一分析。
