f5负载均衡器串行方式是什么，怎么配置
F5负载均衡器的串行方式（Inline Mode）是指将设备直接串联在客户端与服务器之间的网络路径上，所有进出流量都必须经过F5设备，由F7进行流量分发、安全检查和策略执行，此方式与旁路方式（One‑Arm Mode）相对,是F5最常见的部署模式之一。
工作原理

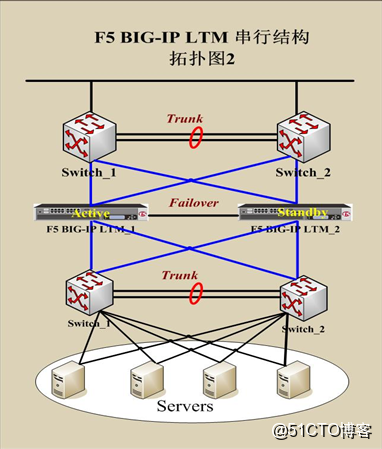

在串行方式下，F5通常配置为透明桥接或路由模式，客户端发出的请求首先到达F5的入站接口，F5根据负载均衡算法（如轮询、最少连接、源地址哈希等）选择后端服务器，并将请求转发至对应的出站接口，服务器的响应同样经过F5返回给客户端,关键点在于：
- 流量必经：所有双向流量均通过F5,设备能够全面控制数据流。
- 安全深度：由于流经所有报文，F5可以执行SSL卸载、应用层过滤、入侵防御等高级功能。
- 高可用性：通常采用主备或双活部署，单点故障时自动切换,保证业务连续性。
优点
- 全面控制：对进出流量实现完全可见,易于实施统一的安全策略和流量管理。
- 高性能处理：F5的专用硬件和软件可高效处理大量并发连接，并支持负载均衡、加速、压缩等功能。
- 透明升级：在透明桥接模式下，后端服务器无需修改网络配置,F5可作为透明设备插入现有网络。
- 故障隔离：若某台服务器故障，F5自动将其池中移除,不影响整体服务。
缺点
- 单点故障风险：若F5自身出现故障，可能导致整个业务中断（需通过高可用架构缓解）。
- 性能瓶颈：所有流量集中处理，当业务量激增时，F5可能成为瓶颈,需合理规划容量。
- 网络改造依赖：在路由模式下，可能需要调整现有网络拓扑、路由和防火墙规则。
- 延迟增加：数据包经过额外处理，会引入少量延迟,但对绝大多数应用场景影响可忽略。
配置注意事项
- 网络接口绑定：确定入站和出站接口,并配置正确的VLAN和IP地址。
- 透明模式与路由模式选择：透明模式适用于无需修改网络结构的场景；路由模式则需配置静态路由或动态路由协议。
- 高可用性设计：采用Active/Standby或Active/Active方式,确保单设备故障时自动切换。
- 安全策略优化：合理配置SSL卸载、访问控制列表、分布防护等,避免不必要的性能开销。
- 监控与日志：启用SNMP、日志记录和性能监控,及时发现并解决潜在问题。
串行方式与旁路方式对比
| 维度 | 串行方式 | 旁路方式 |
|---|---|---|
| 流量流经 | 所有流量必须经过F5 | 仅需负载均衡的流量经过F5 |
| 网络改造 | 需要调整网络拓扑，可能影响现有路径 | 无需改变网络结构，方便插入 |
| 安全控制 | 全面，可对所有流量实施策略 | 仅对转发流量生效，非目标流量不受控 |
| 风险 | 单点故障面大，高可用要求高 | 故障影响较小，但控制能力有限 |
| 适用场景 | 对安全和性能要求高的核心业务 | 快速部署、轻量级负载均衡 |
相关问题与解答
问题1：在串行方式下，如何避免F5成为单点故障？
解答：通过部署高可用性集群来避免单点故障，常见做法是使用两台F5设备组成Active/Standby对，通过心跳链路监控彼此状态，当主设备故障时，备用设备自动接管所有流量，并继承主设备的配置和连接状态，可结合链路聚合、多路径路由等技术进一步消除网络层面的单点风险。
问题2：串行方式相比旁路方式，在性能上是否存在明显劣势？
解答：串行方式由于所有流量都需经过F5处理，确实可能引入微小的额外延迟，但在现代硬件F5设备上，这种延迟通常在微秒级，对绝大多数应用感知不明显，性能瓶颈更多取决于设备容量和配置，旁路方式虽然只处理部分流量，但若需要实现全局安全策略（如SSL解密、Web应用防火墙），则仍可能需要将相关流量引流至F5，此时两者差异变得模糊，在正确规划容量和功能前提下,串行方式性能完全能满足核心业务需求。
