Android渲染机制怎么优化？，为什么卡顿？

Android 渲染机制

Android 渲染机制负责将应用界面显示到屏幕上，主要包括 CPU 绘制、GPU 渲染、合成与显示等阶段，核心目标是在 60fps（或更高刷新率）下保持流畅，避免掉帧。

渲染流水线

1. CPU 处理

   • 解析布局、测量、布局、绘制（生成显示列表）。
   • 将 View 树转换为渲染指令，通过 View.draw() 将绘制操作提交到 Canvas。
   • 对于开启硬件加速的 View，Canvas 操作会转化为 OpenGL ES 命令（DisplayList）。

2. GPU 渲染

   • 通过 GPU 执行纹理、顶点、片段着色器操作。
   • 硬件加速下,渲染在 GPU 完成，减轻 CPU 负担。
   • 处理渐变、阴影、复杂变换时性能优势明显。

   • 合成与显示



     • SurfaceFlinger 接收各应用和系统的 Surface 缓冲区。
     • 通过 Hardware Composer (HWC) 或 OpenGL ES 合成各图层。
     • 最终显示到屏幕（FrameBuffer）。

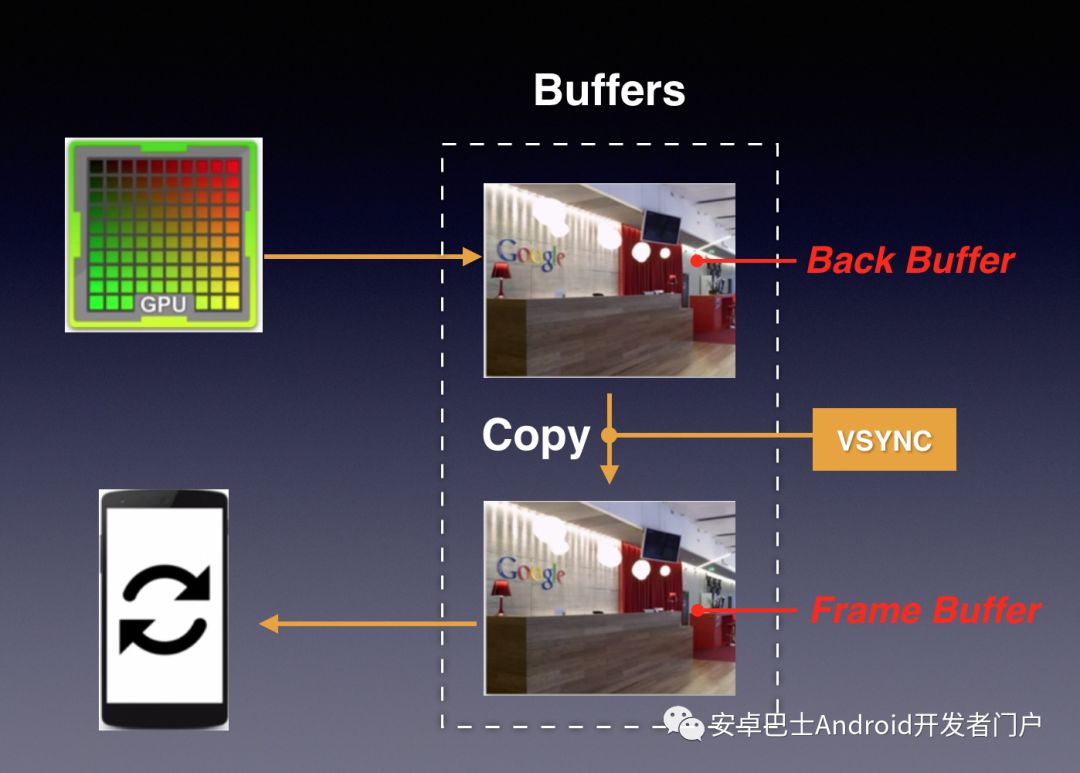

     垂直同步（VSync）与 Choreographer

     • VSync：硬件产生的周期性信号，用于同步渲染与显示刷新，避免撕裂。
     • Choreographer：负责协调输入、动画、绘制等任务，在 VSync 到来时触发回调。
       • 每一帧的流程：输入 → 动画 → 布局 → 绘制 → 提交。
       • 如果某一阶段耗时超过 16.6ms（60Hz），则发生掉帧。

     硬件加速 vs 软件渲染

     特性	软件渲染	硬件加速
     绘制方式	使用 Skia 在 CPU 上逐像素绘制	使用 OpenGL ES 在 GPU 上执行
     性能	复杂绘制时 CPU 负载高，易掉帧	减轻 CPU 压力，提升帧率
     支持 API	标准 Canvas API	部分 Canvas API 不支持（如 clipPath 等）
     兼容性	所有设备	需要 GPU 支持，部分旧设备有兼容问题
     动画效果	一般	流畅，支持 3D 变换、硬件层

     渲染线程与 UI 线程

     • UI 线程：处理布局、事件、绘制指令生成。
     • RenderThread（Android 4.1+）：独立线程，执行 GPU 绘制命令，避免阻塞 UI 线程。
     • 两者通过同步机制协调,确保渲染指令及时提交。

     Surface 与 BufferQueue

     • 每个窗口对应一个 Surface，用于绘制缓冲区。
     • BufferQueue 管理生产者-消费者模式：
       • 生产者：应用将绘制内容渲染到缓冲区。
       • 消费者：SurfaceFlinger 从队列中取出缓冲区合成显示。

     • 三缓冲机制（Triple Buffering）可减少掉帧，但会增加内存占用。

     相关问题与解答

     问题 1：为什么我的应用掉帧严重，如何优化？

     解答

     掉帧原因通常包括：



     • UI 线程执行耗时操作（如网络请求、大文件读写）。
     • 布局嵌套过深,导致测量/绘制耗时。

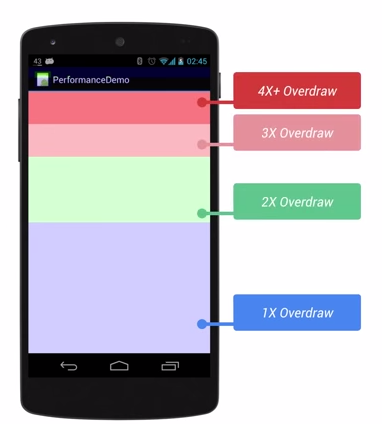

     • 过度绘制（Overdraw），同一像素被多次绘制。
     • 使用了性能较差的渲染方式（如关闭硬件加速）。

     优化建议：

     • 使用 Profile GPU Rendering 工具分析帧耗时。
     • 减少布局层级,使用 ConstraintLayout 或自定义 View 合并绘制。
     • 避免在 UI 线程做耗时任务，使用异步处理。
     • 开启硬件加速,并检查是否有不支持的操作（如 Path 裁剪）。
     • 使用 ViewStub 延迟加载不常用的视图。

     问题 2：硬件加速有哪些限制，如何应对？

     解答

     硬件加速的主要限制：

     • 部分 Canvas API 在硬件加速下不支持或性能低下（如 clipPath、drawBitmapMesh 等）。
     • 在低端 GPU 设备上可能反而更慢（如某些旧款 Android 设备）。
     • 纹理大小限制（通常为 2048×2048 或 4096×4096），超出会降级为软件渲染。

     应对方法：

     • 在 AndroidManifest.xml 中按需控制硬件加速级别：application、activity、window 级别。
     • 对于需要使用不支持 API 的 View，可为其单独关闭硬件加速（view.setLayerType(View.LAYER_TYPE_SOFTWARE, null)）。
     • 测试不同设备,将性能不佳的旧设备通过 ActivityManager 检测并关闭硬件加速。
     • 使用 Bitmap.Config.HARDWARE 可以在 GPU 上直接操作纹理，但需注意兼容性。
