Flash存储器模块怎么选？，哪个牌子性价比高
Flash存储器模块是一种基于浮栅晶体管的非易失性存储器件,能够在断电后保持数据，广泛应用于嵌入式系统、固态硬盘、移动设备等领域，其核心架构由存储单元阵列、译码电路、读写放大器及控制逻辑组成，支持按字节或按块进行访问。
主流类型与对比

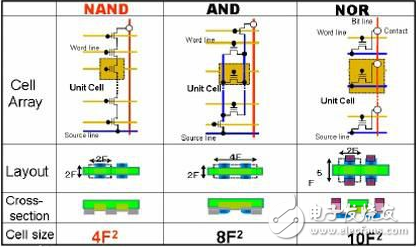

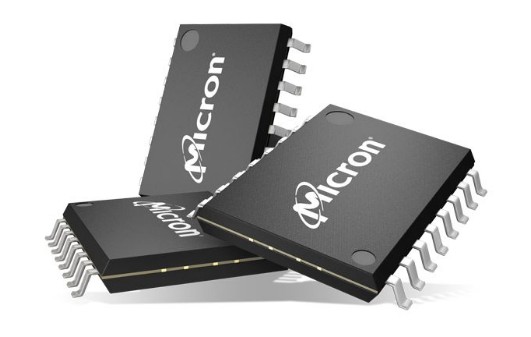

Flash存储器主要分为NOR Flash和NAND Flash两类，它们在结构、性能和用途上有显著差异。
| 特性 | NOR Flash | NAND Flash |
|---|---|---|
| 存储单元连接 | 并联，可随机访问 | 串联，按页/块访问 |
| 读取速度 | 高，支持XIP（原地执行） | 较低，需缓存 |
| 写入速度 | 慢（字节级） | 快（页级） |
| 擦除方式 | 块擦除（通常64KB~128KB） | 块擦除（通常128KB~512KB） |
| 密度 | 低（1Gb以下常见） | 高（可达Tb级） |
| 成本 | 较高 | 较低 |
| 可靠性 | 高，擦写次数~10万次 | 较低，擦写次数~1千~10万次（取决于工艺） |
| 典型应用 | 代码存储、BIOS、嵌入式启动 | 大容量数据存储、SSD、SD卡 |
存储单元结构
Flash的存储单元采用浮栅晶体管（Floating Gate Transistor），在控制栅极与沟道之间增加一个浮栅层，通过向浮栅载入电荷（编程）或释放电荷（擦除）来改变阈值电压，从而表示0或1，编程通常利用沟道热电子载入（CHE）或Fowler-Nordheim隧穿（FN隧穿）效应，擦除则通过FN隧穿将电荷移出浮栅。
工作模式与操作流程
- 读取：对控制栅施加参考电压，检测漏极电流是否导通，即可判断存储状态。
- 编程（写入）：对选中的字线施加高电压，源极和漏极偏置，使电子跃迁至浮栅。
- 擦除：对衬底或源极施加高电压，利用隧穿效应将浮栅电荷拉出，通常以块为单位进行。
模块化设计要点
现代Flash存储器模块通常集成以下功能：
- ECC纠错：尤其NAND Flash需要硬件ECC引擎，以应对位翻转（bit flip）。
- 坏块管理：NAND出厂即存在坏块，模块需维护坏块表并跳过。
- 磨损均衡：均匀分配擦写次数，延长寿命。
- 缓存与预取：提升读性能，如DDR NAND或ONFI接口的同步模式。
技术指标
- 容量：从几Mb到几Tb，模块级可堆叠多Die。

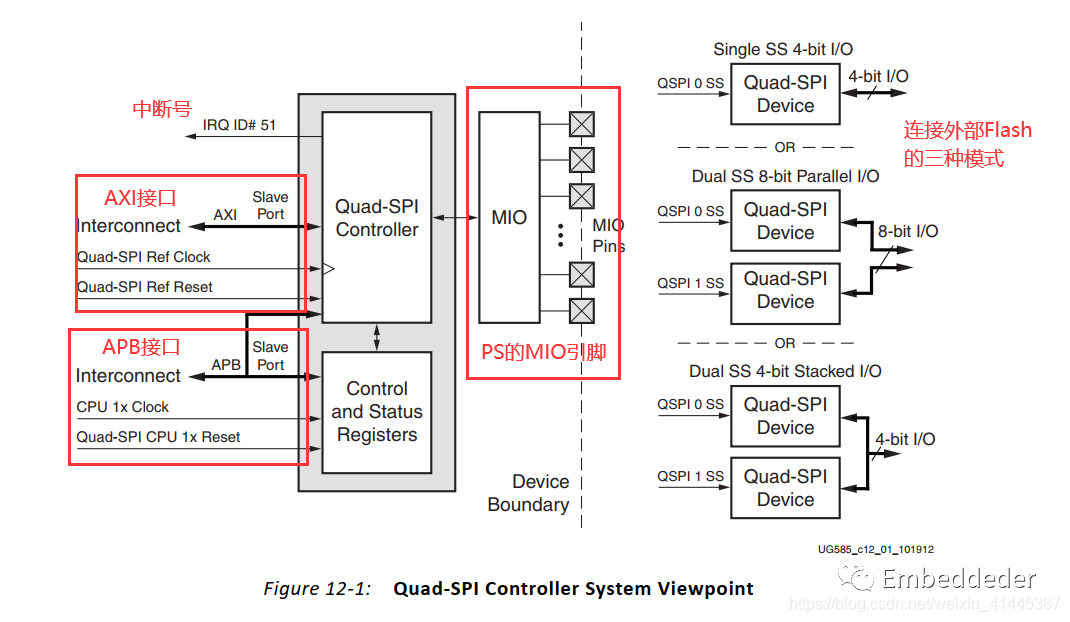

- 接口：SPI（串行Flash）、Parallel（如CFI）、ONFI/Toggle（NAND）。
- 速度：读延迟（~50ns/页）、写延迟（~200μs/页）、擦除延迟（~2ms/块）。
- 耐久性：P/E循环次数，MLC/TLC/QLC依次降低。
- 数据保持：通常10年@85°C，受温度影响。
典型应用场景
- 代码存储：NOR Flash用于微控制器的程序存储，支持XIP直接执行。
- 数据存储：NAND Flash用于固态硬盘、eMMC、UFS模块。
- 缓存与日志：小容量高耐久性NOR Flash用于系统参数存储，或NAND配合日志文件系统。
- 嵌入式模块：如SPI Flash模块（W25Q系列）用于物联网设备。
相关问题与解答
问题1：为什么NOR Flash可以实现XIP，而NAND Flash通常不能？
解答：NOR Flash的存储单元呈并联结构，每个位都有独立的地址线，因此可以像RAM一样随机访问，读取时间短（可达到50ns），CPU可以直接从Flash中取指令执行，而NAND Flash的存储单元串联成页，读取时需先访问页再缓存，延迟较大（通常10μs级），且接口复杂，无法直接映射到地址空间，因此通常需要先将代码复制到RAM中再执行。
问题2：Flash模块的磨损均衡算法如何工作？
解答：磨损均衡旨在将擦写操作均匀分布到所有存储块，避免某些块因频繁使用而过早失效，常见算法分为动态均衡和静态均衡，动态均衡只在写入时选择擦写次数较少的块；静态均衡还会将长期不动的冷数据搬迁到高磨损块，从而释放低磨损块供写入，算法通过维护每个块的擦写计数表，并结合垃圾回收和映射表更新来实现，对于NAND模块，通常由FTL（闪存转换层）在固件中执行。
