Flash存储器的写寿命有多长？，如何延长写寿命？

写寿命的定义

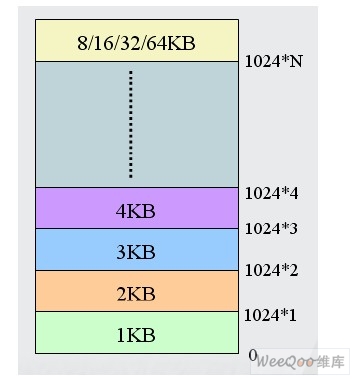

flash存储器的写寿命，也称为编程/擦除次数，指存储单元能可靠进行数据写入和擦除操作的次数，每次操作会对绝缘层造成磨损，累积到阈值后单元可能失效,导致数据错误。

写寿命的原因

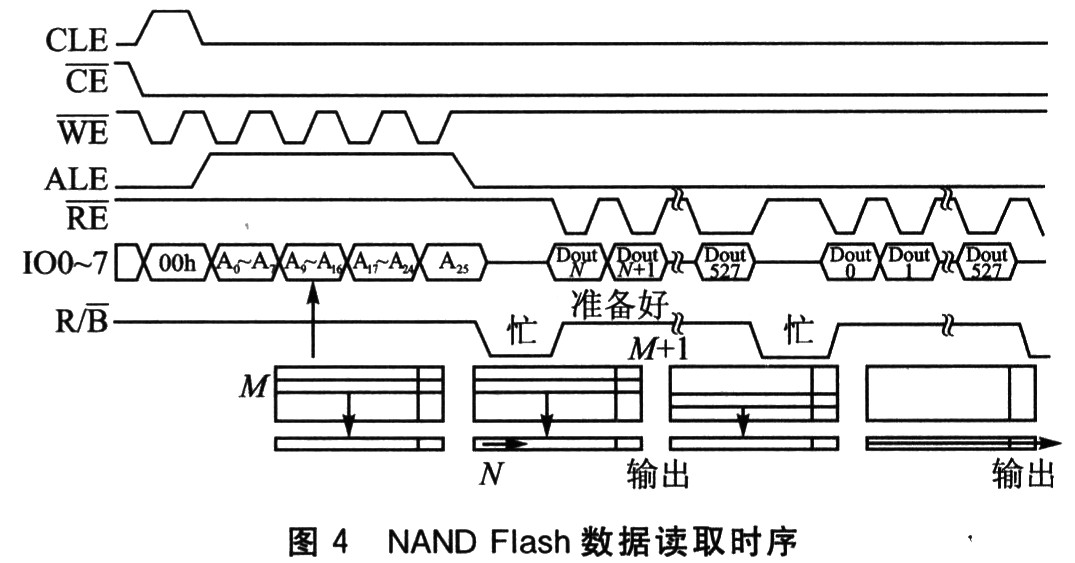

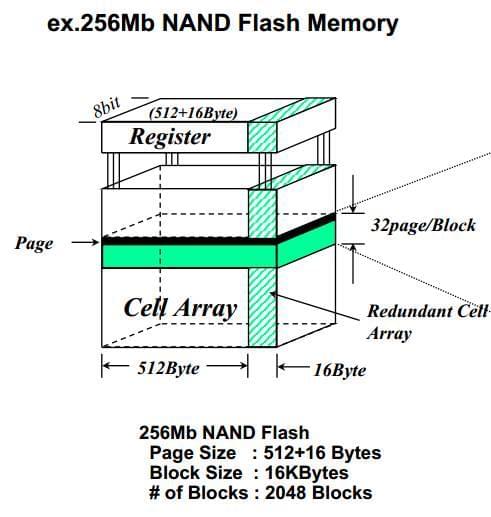

flash存储器基于浮栅晶体管，通过隧穿效应在浮栅中载入或移除电荷来存储数据，编程和擦除时对氧化物绝缘层施加高压，导致其逐渐退化,不可逆磨损最终限制写寿命。

写寿命的影响因素

• 温度：高温加速氧化物退化,降低寿命。
• 电压：过高电压增加磨损。
• 写入模式：频繁或随机写入加剧磨损。
• 制程工艺：更小制程节点通常降低寿命。
• 数据保持时间：磨损后数据保持能力缩短。

写寿命的延长技术

• 损耗均衡：均匀分布写入操作,避免局部过度磨损。
• 坏块管理：识别并标记损坏块,用备用块替换。
• 错误纠正码（ECC）：检测并纠正读错误,延长有效寿命。
• 写入缓存：聚合写入操作,减少直接编程次数。
• 优化写入策略：如顺序写入代替随机写入,降低磨损。

不同类型flash的写寿命比较

相关问题与解答

问题1：flash存储器的写寿命耗尽后会发生什么？

解答：写寿命耗尽后，绝缘层严重退化，导致存储单元无法可靠保持电荷，具体表现为写入失败、读取位翻转或整个块失效，控制器通过坏块管理自动标记这些块并避免使用，但可用空间逐渐减少，当坏块数量超过备用块时，设备可能无法正常使用,需更换或备份数据。

问题2：如何检测flash存储器的写寿命状态？

解答：通过S.M.A.R.T.信息检测，如SSD可用工具（如CrystalDiskInfo、smartctl）查看磨损指数或平均擦除次数，嵌入式flash可能提供制造商接口监测寿命，监测坏块增长率和错误率也可间接评估,建议定期检查以规划数据备份或更换。
