F5负载均衡部署方法有哪些，部署步骤是什么？

部署模式选择

F5负载均衡的部署主要分为以下几种模式,每种模式适用于不同的网络架构：

• 单臂模式（One-Arm）：流量进出均通过同一接口，通常用于旁路接管流量，需要配置SNAT或NAT，适合出口链路或云端部署。
• 双臂模式（Two-Arm）：客户端流量和服务器流量分别从不同接口进出，逻辑隔离，常用于数据中心内部，可严格管控双向流量。
• 透明模式（Transparent）：F5不改变数据包的源/目的IP，仅做桥接，适合无缝接入现有网络，但配置复杂，较少使用。
• 反向代理模式：F5作为反向代理，终结客户端连接，再向后端服务器发起新连接，常用于Web加速与安全防护。

部署前规划

• 网络拓扑：确定F5在网络中的位置（内联/旁路），明确上下行接口。
• IP地址规划：分配管理IP（带外管理）、浮动IP（用于HA）、虚拟服务器VIP、后端真实服务器IP。
• VLAN划分：在F5上创建内部VLAN（内部网络）和外部VLAN（客户端网络），或使用Trunk承载多个VLAN。
• 路由与下一跳：确认默认网关、静态路由，确保F5可访问后端服务器和管理网络。

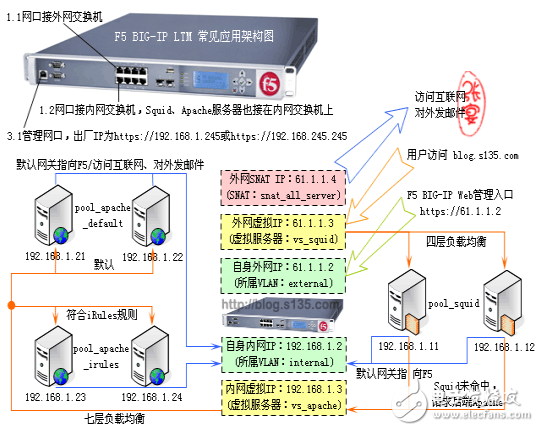

部署步骤（以双臂模式为例）

硬件安装与初始化

1. 上架设备,连接电源、网线。
2. 通过串口或SSH连接管理口,使用默认IP（如168.1.245）登录。
3. 运行tmsh或使用Web GUI（https://<管理IP>）进行初始配置：设置主机名、管理IP、子网掩码、网关、DNS。
4. 激活License：在F5上导入License文件，并重启服务。

网络配置

• 创建VLAN：tmsh create net vlan external interfaces add { 1.1 }（将接口1.1加入外部VLAN）。
• 创建自IP：tmsh create net self external-ip address 10.0.1.254/24 allow-service default vlan external（作为外部网关）。
• 配置默认路由：tmsh create net route default gw 10.0.1.1。

创建负载均衡对象

• 节点（Node）：定义后端服务器IP和端口，如168.2.10:80。
• 池（Pool）：将节点加入池，选择负载均衡算法（如轮询、最小连接）。
• 健康检查（Monitor）：关联到池，例如HTTP GET /health，检测服务器状态。
• 虚拟服务器（Virtual Server）：定义VIP（如0.1.100:80），关联到池，配置SNAT Auto或SNAT Pool。

配置高可用（HA）

• 建立设备对（Device Group）：在两个F5之间同步配置，设置Active/Standby。
• 配置浮动IP（Floating IP）：故障切换时VIP和自IP自动漂移。



• 启用同步和故障触发：使用tmsh配置configsync和failover。

注意事项与最佳实践

• 性能优化：关闭不需要的模块（如ASM、APM），调整TCP参数，使用硬件加速（如FPGA）。
• 安全加固：限制管理接口访问，启用SSH密钥认证，禁用HTTP管理页面。
• 日志监控：配置日志服务器记录连接、错误、健康检查失败信息。
• 备份配置：定期导出/config/ucs文件，以便快速恢复。
• 测试：部署前使用tcpdump或curl验证流量路径。

相关问题与解答

问题1：F5单臂模式与双臂模式在部署时各有什么优缺点？

解答：

• 单臂模式

  • 优点：节省IP地址，部署简单，无需改变现有网络拓扑。
  • 缺点：流量需要经过同一接口，可能产生瓶颈；需要配置SNAT才能让服务器看到真实客户端IP（通过X-Forwarded-For），且无法完全隔离内外网流量。
  • 适用场景：公网出口、负载均衡设备数量有限的环境。

• 双臂模式



  • 优点：内外网流量分离，便于控制和安全策略；无需SNAT，服务器可直接看到客户端IP（通过路由）。
  • 缺点：需要占用两个接口和更多IP，配置复杂度较高。
  • 适用场景：数据中心核心负载均衡，需要严格隔离公私网或高安全要求的环境。

问题2：如何配置F5的会话保持（Session Persistence）以应对有状态应用？

解答：

会话保持用于将同一客户端的请求始终转发到同一台后端服务器,配置步骤如下：

1. 在F5上创建或修改虚拟服务器,选择“Session Persistence”类型，

   • 源地址保持（Source Address Affinity）：根据客户端源IP哈希，适合简单场景。
   • Cookie保持：由F5插入或后端服务器写入Cookie，应用广泛。
   • SSL会话ID保持：适用于使用SSL的应用。
   • 禁用保持：无状态应用不需要。

2. 在虚拟服务器配置中,选择“Persistence Profile”并关联已创建的配置文件（如/Common/cookie）。

3. 调整超时时间和镜像（在HA环境中启用镜像，确保故障切换后保持会话）。

4. 测试：使用不同客户端访问VIP，确认请求始终落在同一后端节点。

注意： 会话保持与健康检查配合时，若节点故障，F5会自动将流量切换到其他节点，原有会话可能中断，需在应用层设计重试机制。
