F5负载均衡的直连和旁路模式怎么配置，有什么区别

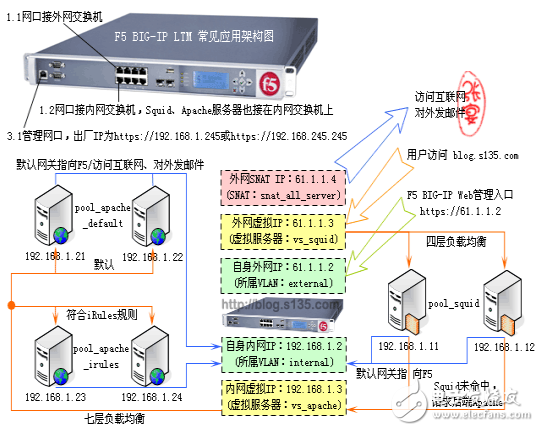

直连模式

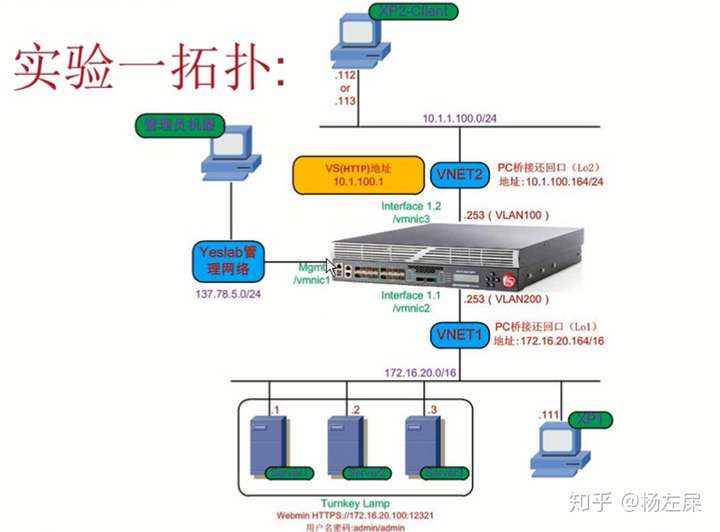

直连模式（Inline Mode）下，F5负载均衡器作为网络路径上的关键节点，所有进出流量都必须经过设备，F5通常以路由模式或透明代理模式接入，流量在物理或逻辑上串行通过，这种模式广泛应用于数据中心出口、防火墙前串联或服务器集群前端。

核心工作原理

• 客户端请求到达F5，设备根据虚拟服务器配置进行负载均衡决策,将请求转发至后端服务器。
• 响应流量同样经过F5，F5可修改源地址（如SNAT）或直接路由（DCDR模式）。
• 网络拓扑中，F5通常作为默认网关或下一跳,确保流量路径强制经过设备。

数据流示例

• 客户端 → F5虚拟IP（VIP） → F5根据策略选择成员服务器 → 服务器响应 → F5 → 客户端。
• 所有流量都需经过F5，因此F5能实现全流量处理，包括安全策略、SSL卸载、应用优化等。

优点

• 完全控制：可对所有流量进行深度检测、修改和优化。
• 简化路由：无需额外策略路由,部署时更改网关即可。
• 故障隔离：后端服务器对客户端透明,便于维护。

缺点

• 单点瓶颈：所有流量经过F5,容易出现性能瓶颈。
• 设备故障影响大：若F5失效，可能导致整个网络中断（需高可用方案如Active/Standby）。
• 延迟增加：每个包都需经过额外处理,微增延迟。

适用场景

• 需要集中式安全策略（如WAF、SSL卸载）。
• 流量对称性要求高,后端服务器无法直接响应客户端。
• 传统三层网络架构,需集成负载均衡。

旁路模式

旁路模式（Out-of-Path / One-Arm Mode）中，F5以旁路方式接入网络，仅通过一个接口连接交换机，流量并不强制经过设备，F5通过策略路由或代理方式被动态引入路径，主要用于处理特定流量（如HTTP请求）,而其他流量正常转发。

核心工作原理

• 客户端请求到达交换机，交换机根据策略路由将匹配流量重定向到F5（如基于目的IP、端口）。
• F5处理后，将请求通过源地址转换或直接路由发送至后端服务器，响应流量可能直接返回客户端（三角传输）或再经过F5。
• 常见实现方式：SNAT模式（响应也经过F5）或DSR（Direct Server Return）模式（响应不经过F5）。

数据流示例（DSR模式）

• 客户端 → 交换机 → 策略路由 → F5（仅处理请求） → F5转发请求至服务器（保留源IP） → 服务器直接响应客户端（源IP为VIP）。
• 响应流量不经过F5,大幅降低设备负载。

优点

• 高性能：F5只处理入站流量，出站直通,适合高流量场景。
• 低延迟：响应路径短,减少处理环节。
• 高可用性灵活：F5故障时，策略路由可自动切换,网络仍可工作。
• 扩展性强：可横向增加F5处理更多入站流量。

缺点

• 配置复杂



  ：需要依赖策略路由、DSR支持（后端服务器需配置VIP环回接口）。

• 功能受限：F5无法对响应流量进行修改（如压缩、加密）,安全策略可能不完整。
• 非对称流量问题：需确保防火墙等设备能处理非对称路径。

适用场景

• 高吞吐需求（如视频流、大文件下载）。
• 后端服务器可直接响应客户端（如Web服务器）。
• 已有三层网络设备,希望在最小改动下引入负载均衡。

---

直连模式与旁路模式对比表

特性	直连模式（Inline）	旁路模式（Out-of-Path）
流量路径	所有流量经过F5	仅入站流量经过F5，出站可直通
部署复杂度	低（替换网关即可）	高（需配置策略路由/DSR）
性能瓶颈	高（设备处理所有流量）	低（F5只处理部分流量）
功能完整性	全流量控制（安全、优化）	仅处理入站，出站功能受限
故障影响	可能导致网络中断	策略路由可绕过，影响较小
典型场景	数据中心出口、安全要求高	高吞吐、CDN、视频流
后端要求	无特殊要求	需支持DSR或SNAT模式

---

模式选择建议

• 若业务对安全与流量控制要求极高，且流量规模可控，优先选择直连模式。
• 若业务追求高吞吐、低延迟，且后端服务器能直接响应客户端，旁路模式（尤其DSR） 更优。
• 混合场景中，可对关键流量采用直连，非关键流量采用旁路,但需注意网络复杂度。

---

相关问题与解答

问题1：在旁路DSR模式下，后端服务器如何响应客户端，F5是否还能做健康检查？

解答：

在DSR模式下，后端服务器直接响应客户端，响应源IP为F5的虚拟IP（VIP）而非真实服务器IP，这要求服务器在环回接口上配置VIP地址，并确保ARP抑制（避免IP冲突），F5仍然可以执行健康检查，但需通过带内方式（如发送TCP SYN包到服务器真实IP）或带外方式（如SNMP、脚本），因为正常响应流量不经过F5，F5可配置Monitor检查服务器状态,并动态调整负载均衡决策。

问题2：直连模式中F5故障是否一定会导致业务中断？如何避免？

解答：

直连模式下，F5作为网络路径必需节点，一旦故障会导致所有经过流量的业务中断，为避免此问题，可采用HA（高可用）对（Active/Standby）配置，通过心跳链路检测主设备状态，故障时自动切换，可部署硬件Bypass功能，在F5完全断电时，内部继电器自动将网络端口直通，使流量直接绕过设备（但会失去负载均衡功能），对于关键业务，建议采用Active/Active集群，并配合冗余链路设计,确保单点故障不影响整体可用性。
