f5负载均衡器如何用tcpdump抓包，抓包命令有哪些？

基本用法

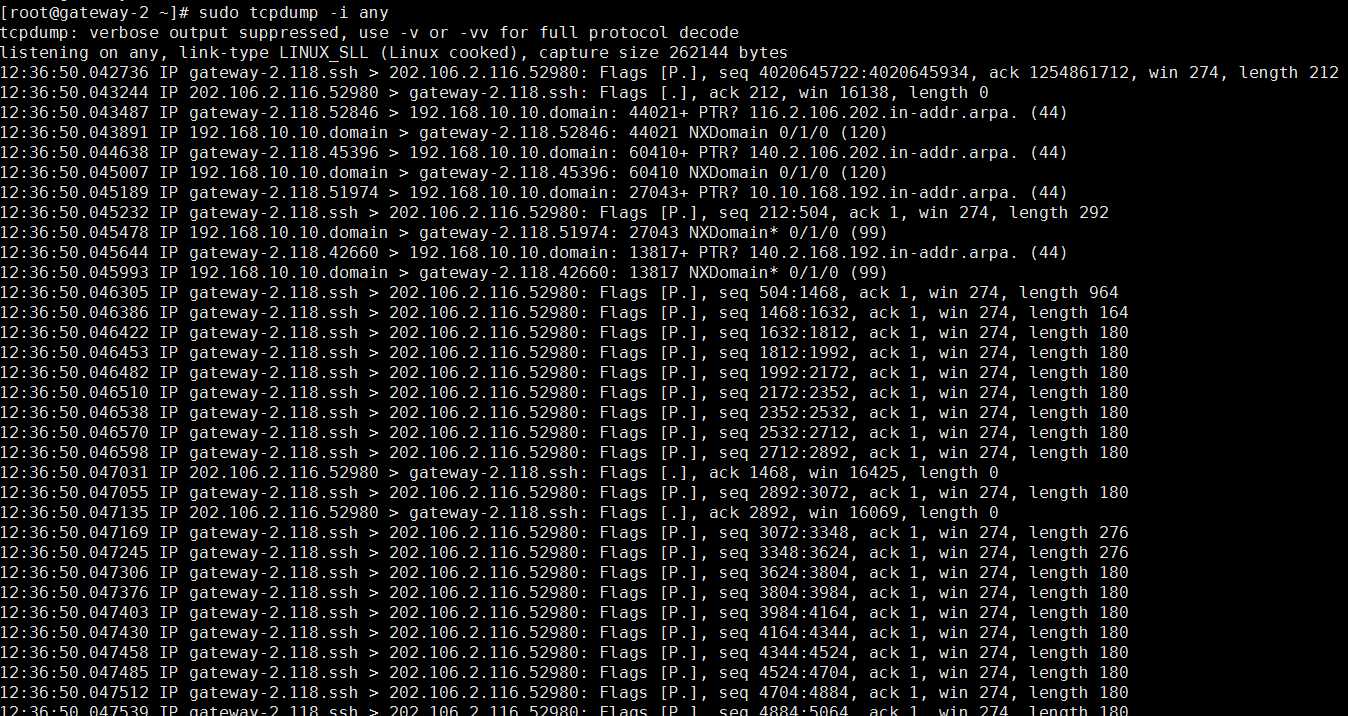

F5负载均衡器（BIG-IP）基于Linux内核，自带tcpdump命令，用于抓取网络接口上的数据包，帮助排查流量、连接及健康检查等问题,基本语法：

tcpdump [选项] [过滤表达式]

默认情况下，tcpdump需要root权限，在F5上通常使用tmsh进入bash或直接使用tcpdump（需具有相应权限）。

常用选项

过滤表达式

F5上tcpdump支持标准的BPF（Berkeley Packet Filter）语法,常用过滤条件：

• 主机：host 10.1.1.1
• 端口：port 80 或 tcp port 443
• 协议：tcp、udp、icmp
• 网络：net 192.168.0.0/24
• 源/目标：src 10.1.1.1、dst 10.2.2.2
• 组合：使用and、or、not，例如host 10.1.1.1 and port 80

抓包示例

抓取某个VIP的流量

假设VIP地址为10.0.0.10，端口443，物理接口为1.1（内部数据接口）：

tcpdump -i 1.1 -nn host 10.0.0.10 and port 443

抓取客户端与后端服务器的交互

客户端IP 192.168.1.100，后端服务器IP 192.168.2.10：

tcpdump -i 1.1 -nn host 192.168.1.100 or host 192.168.2.10

抓取健康检查流量

F5的健康检查通常使用特定源IP（如0.0.1）或目标端口（如80、443或自定义检查端口）,抓取健康检查包：

tcpdump -i 1.1 -nn src host 10.0.0.1 and port 80

抓取所有流量并保存到文件

tcpdump -i 1.1 -nn -s 0 -w /var/tmp/all.pcap

抓取特定MAC地址的流量（例如直连服务器）

tcpdump -i 1.1 -e ether host 00:11:22:33:44:55

保存与下载抓包文件

抓包文件通常保存在/var/tmp/或/shared/tmp/目录下,导出文件的方式：

• 通过SCP：scp admin@<F5管理IP>:/var/tmp/capture.pcap .
• 通过Web管理界面：在System > Archives中下载（需先保存文件到可访问目录）。
• 通过tmsh：tmsh save /sys file capture <文件名> 然后下载。

注意事项

• 权限：非root用户需加入root组或使用sudo（F5默认admin用户具有root权限）。
• 接口命名：F5上接口命名规则：
  • 1、1等：数据平面接口（常用）。
  • 0：管理接口（MGMT）。
  • mgmt：管理口别名。
  • tmm：流量管理微内核接口（一般不直接使用）。

• 大流量环境：抓包可能消耗大量CPU和磁盘，建议使用-c限制包数、-s限制抓包长度（如-s 1500）,并避免在业务高峰期抓取全量流量。
• 过滤vs镜像：tcpdump直接抓取经过接口的流量，不会影响数据流；但若需抓取特定VS或POOL的流量，推荐使用流量镜像（mirror）功能,避免分析混杂流量。

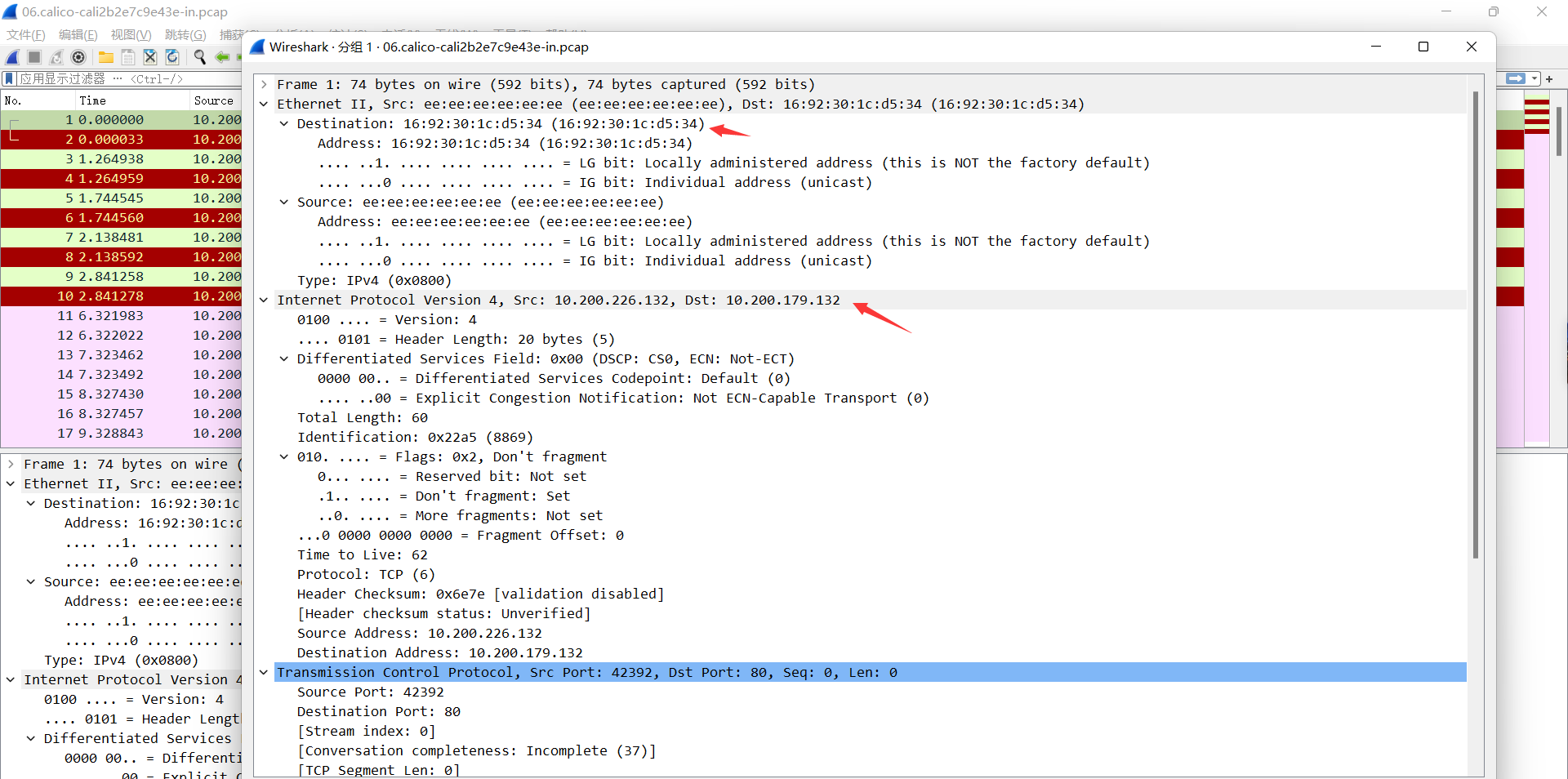

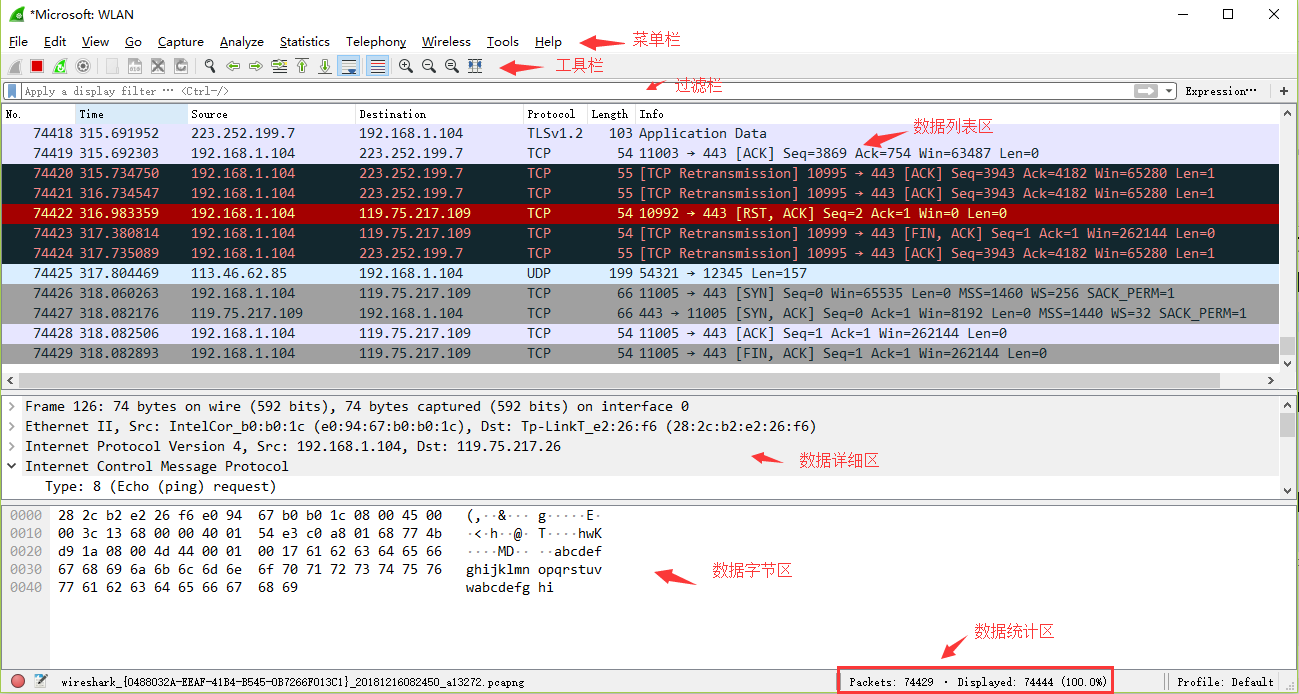

• 文件大小：-w写入的文件是pcap格式，可使用tcpdump -r或Wireshark分析，注意磁盘空间，建议使用-C <文件大小MB>自动分割文件。

相关问题与解答

问题1：如何在F5上抓取HTTPS虚拟服务的明文HTTP请求？

解答：F5针对HTTPS流量通常执行SSL卸载，即前端加密，后端明文。tcpdump抓取后端接口（如1）即可看到解密后的明文HTTP包，如果抓取前端接口（如1但配置了客户端SSL），则抓到的为加密数据，无法直接读取，若要分析客户端SSL握手，可抓取前端接口并配合F5的SSL解密功能（如配置SSL Profile，导出私钥后用Wireshark解密），更简单的方法：在Pool侧接口抓包,查看后端明文HTTP。

问题2：抓包时发现大量ARP广播，如何只抓取特定IP或端口的包？

解答：使用tcpdump的BPF过滤表达式精确指定，只抓取源IP为10.1.1.0/24且目标端口为80的TCP包：

tcpdump -i 1.1 -nn src net 10.1.1.0/24 and tcp dst port 80

若要排除ARP，可使用not arp：

tcpdump -i 1.1 -nn not arp and port 80

若抓包环境中混杂流量过多，建议将抓包接口绑定到特定VLAN（通过vlan关键字过滤），或使用tcpdump -e查看二层信息后进一步定制过滤。
