闪存存储器的结构是怎样的，如何工作？

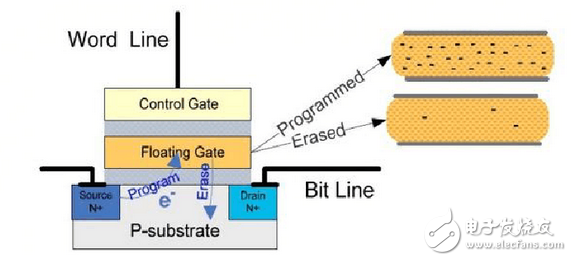

浮栅晶体管
Flash 存储器的核心存储单元是浮栅晶体管（Floating Gate Transistor），它与普通 MOSFET 的关键区别在于栅极和沟道之间多了一层被绝缘层包围的浮栅，电荷被载入浮栅后，由于绝缘层的隔离，可以长期保存（即使断电也不丢失）,从而实现非易失性存储。
- 结构组成：控制栅（Control Gate）、浮栅（Floating Gate）、源极、漏极、沟道、隧穿氧化层（Tunnel Oxide）和隔离氧化层。
- 状态表示：浮栅中存储的电子数量决定了晶体管的阈值电压（Vth），当浮栅带负电（存有电子）时，Vth 升高，称为“擦除态”（逻辑 1）；当浮栅不带电或带正电（电子被移除）时，Vth 降低，称为“编程态”（逻辑 0）,具体定义可能因闪存类型而异。
存储阵列结构：NOR 与 NAND
Flash 存储器根据存储单元的连接方式分为两种主要架构：
| 特性 | NOR Flash | NAND Flash |
|---|---|---|
| 单元连接 | 每个单元的控制栅连接字线，漏极连接位线，源极共地；单元并联在位线和地之间 | 多个单元串联成串，串的两端通过选择管连接位线和公共源线 |
| 读取方式 | 类似 NOR 门阵列，可随机访问（字节寻址） | 串行读取，以页为单位访问 |
| 速度 | 读取快（<100ns），写入擦除慢 | 写入快，读取较慢（串行延迟），但连续读取快 |
| 密度 | 较低（单元面积大） | 高（单元面积小，堆叠串） |
| 典型应用 | 代码存储（如 BIOS、嵌入式系统） | 大容量数据存储（如 SSD、U盘、存储卡） |
NOR 结构
- 特点：每个存储单元按行（字线）和列（位线）排列，可以像 RAM 一样随机读取任意字节，因此非常适合执行代码（XIP，eXecute In Place）。
- 编程/擦除：擦除以扇区（Sector）为单位，编程可逐字节或逐字进行（但通常以页或字为单位优化），擦除通过隧穿效应将电子从浮栅移出（Fowler-Nordheim 隧穿），编程则通过沟道热电子载入（CHE）载入电子。
NAND 结构
- 特点：多个存储单元（32 或 64 个）串联构成一个“串”（String），串的两端有选择管（SSL 和 GSL），整个阵列由多个这样的串组成，串的位线连接列，字线连接行，这种结构极大地减小了单元面积,提高了存储密度。
- 操作单位：读取和编程以页（Page）为单位（典型 4KB~16KB），擦除以块（Block）为单位（多个页组成），NAND 不支持字节级随机访问,需要先读入整页数据到缓存再修改。
- 编程/擦除：均采用 Fowler-Nordheim 隧穿机制，编程时向字线高电压，使电子隧穿进入浮栅；擦除时将衬底加高电压,将电子拉出。
内部组织与层次结构
芯片级结构
- 存储阵列：基本单元构成矩阵，由行译码器（X-Decoder）选择字线，列译码器（Y-Decoder）选择位线。
- 页寄存器（Page Buffer）：与阵列交互的缓存区，用于存储一次读/写操作的数据，NAND 中页寄存器大小与页大小匹配。
- 控制逻辑：状态机、命令接口、地址锁存等,负责解析命令并控制时序。
- 电荷泵：产生编程/擦除所需的高电压（15~20V）。
- 纠错码（ECC）引擎：利用汉明码、BCH 或 LDPC 等算法检测和纠正位翻转，因 NAND 存在天然不可靠性。
块与页的层次（以 NAND 为例）
- 块（Block）：擦除的最小单位，由多个页组成，块大小通常为几百 KB 到几 MB。
- 页（Page）：读/写的最小单位，包含主数据区（Main Area）和备用区（Spare Area），备用区用于存储元数据（如 ECC 校验码、坏块标记、逻辑地址映射等）。
- 平面（Plane）：多个块组成一个平面，一个芯片通常包含多个平面,可并行操作以提高吞吐量。
操作原理
读取
- 在控制栅施加参考电压，检测位线电流是否导通，若单元导通（阈值电压低于参考电压），则读为 1；否则为 0。
- NAND 读操作需先通过选择管开通串，然后对目标字线施加读取电压，其他字线施加导通电压（Pass-through Voltage）,再比较位线电流。
编程
- 通过隧穿效应将电子载入浮栅，对选中的字线施加高电压（编程脉冲），对位线施加适当电压（0V 代表允许编程，Vcc 代表禁止编程）。
- 采用增量步进脉冲编程（ISPP）技术，逐步增加电压,精确控制阈值电压分布。
擦除
- 对衬底或 P-well 施加高电压，字线接地（或负电压），使电子从浮栅隧穿回衬底，擦除后所有单元阈值电压回到低值（1 态）。
- 擦除操作以块为单位，且需先擦除再编程（写前擦除）。
相关问题与解答
问题 1：为什么 NAND Flash 不能像 NOR Flash 一样随机读取字节？
解答：NAND Flash 的存储单元串联成串，读取时需要通过选择管选通整串，并对非目标字线施加导通电压，这使得随机访问单个字节的延迟很高（通常数十微秒），NAND 的位线电容较大，需要预充电和检测，设计上只支持以页为单位将数据加载到页寄存器，然后通过接口串行输出，NAND 不适合直接执行代码，更适合连续读取大块数据，而 NOR Flash 的单元并联，每根位线直接连接一个单元，字线选通时即可读出该单元状态，可实现纳秒级的随机读取,所以常用于代码执行。
问题 2：Flash 存储器的磨损（Wear-out）是如何发生的？如何缓解？

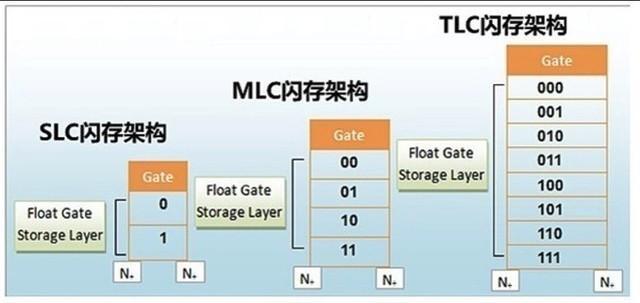

解答：磨损主要源于编程/擦除（P/E）循环中隧穿氧化层的累积损伤，每次载入或移除电子都会对氧化层造成轻微应力，产生陷阱、界面态等缺陷，导致氧化层绝缘性能下降，进而使单元阈值电压漂移、出现位错误，当 P/E 次数超过一定值（如 NAND 约 3k~10k 次，SLC 可达 100k 次），单元变得不可靠,缓解措施包括：
- 磨损均衡（Wear Leveling）：将写入操作均匀分布到各个块,避免某些块过度使用。
- 坏块管理：标记并替换出厂或使用中产生的坏块,使用备用块替换。
- 纠错码（ECC）：如 BCH、LDPC 等，能纠正多位错误,延长有效寿命。
- 读取干扰管理：减少因频繁读取同一区域而导致的电荷泄漏。
- 数据刷新（Read Reclaim）：当某页读取次数过多时，将数据搬移到新块,并擦除原块。
