F5负载均衡图是什么，工作原理是什么？

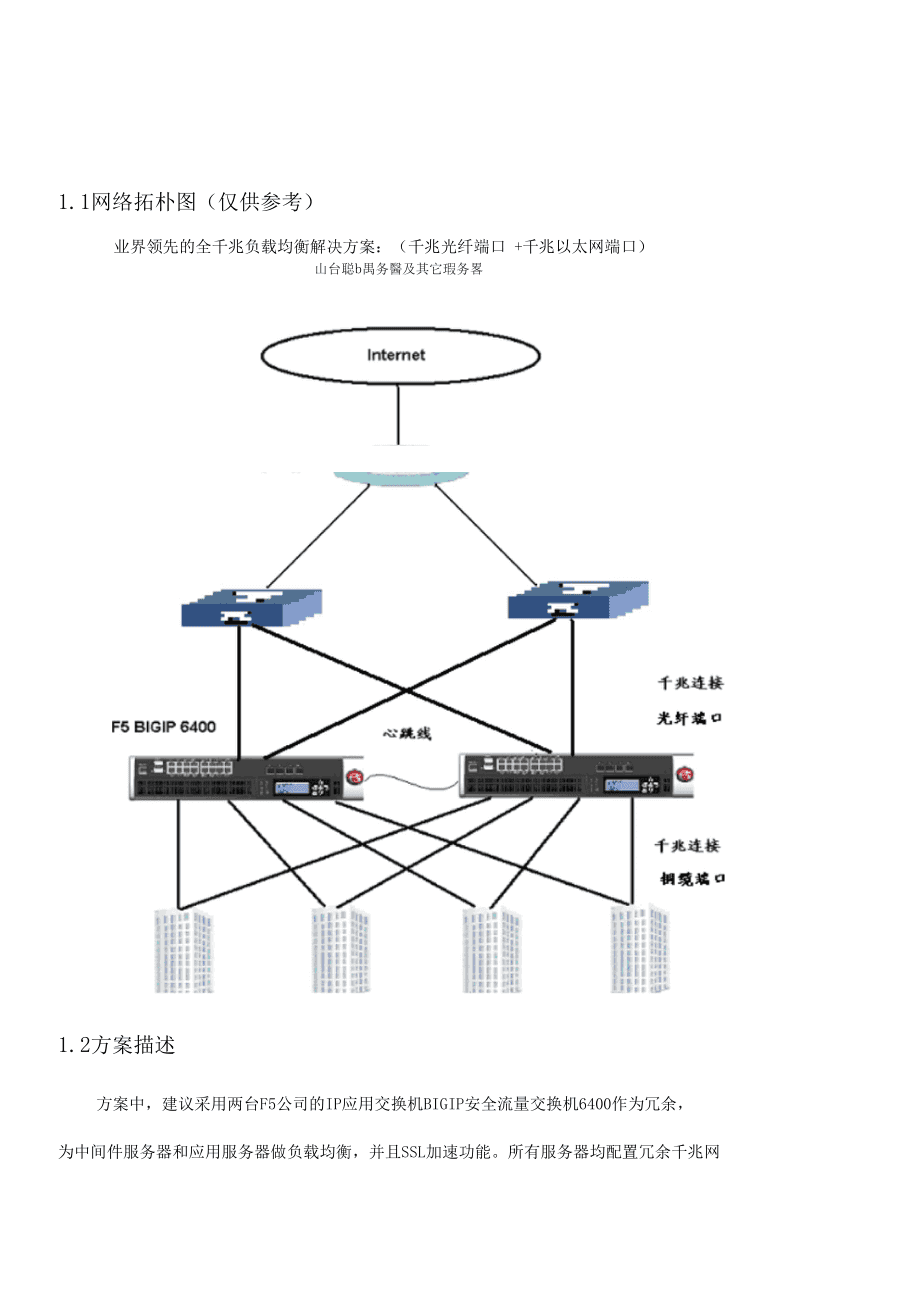

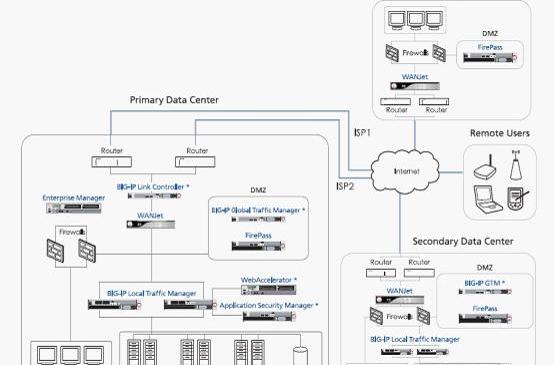

典型拓扑结构
F5负载均衡图通常描述从客户端到后端服务器的流量分发路径,核心是虚拟IP（VIP），客户端通过VIP访问服务，F5设备根据策略将请求转发到后端服务器池中的节点。
关键组件
- 虚拟服务器（Virtual Server）：关联VIP和端口，是客户端访问的入口，每个虚拟服务器绑定一个负载均衡池。
- 节点（Node）：后端服务器的IP和端口，是实际处理请求的目标。
- 池（Pool）：一组节点的集合，虚拟服务器将流量分发到池中的节点。
- 健康检查（Health Monitor）：周期性检测节点可用性，失败节点自动被隔离。
- iRules：可编程脚本，用于自定义流量处理逻辑（如根据HTTP头分流）。
负载均衡算法
| 算法 | 说明 |
|---|---|
| 轮询（Round Robin） | 按顺序将新请求分配给下一个节点，适合节点性能相近的场景。 |
| 最少连接（Least Connections） | 将请求分配给当前活跃连接数最少的节点，适合长连接应用。 |
| 比率（Ratio） | 按预设权重分配请求，权重高的节点承担更多流量。 |
| 源地址哈希（Source IP Hash） | 根据客户端IP计算哈希值，确保同一IP的请求始终发往同一节点，用于会话保持。 |
常见部署模式
- 一主一备（Active/Standby）：主设备处理流量，备用设备热同步，故障时切换。
- 双活（Active/Active）：两台设备同时处理流量，通过浮动IP或DNS负载均衡分摊。
相关问题与解答
问题1：F5负载均衡图中虚拟服务器和节点之间如何关联？
解答： 虚拟服务器通过池间接关联节点，虚拟服务器配置中指定一个池，池中列出多个节点，当请求到达虚拟服务器，F5根据池的负载均衡算法选择一个节点转发流量，节点通过健康检查状态决定是否参与流量分配。
问题2：负载均衡算法中的“最少连接”在F5图中如何体现？
解答： 在F5负载均衡图中，最少连接算法表现为F5设备实时监控每个节点的活跃连接数，当新请求到达时，F5比较池中所有节点的连接数，选择当前连接数最少的节点进行转发，该算法适用于HTTP长连接或数据库连接等场景，能均衡节点负载，避免单点过载。
