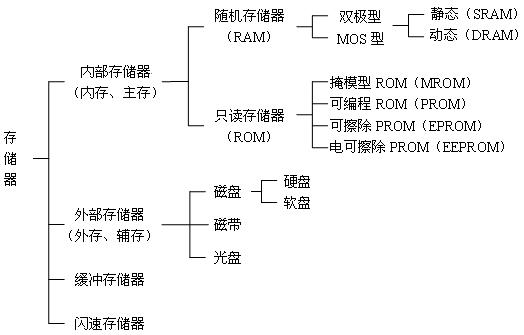

闪存通常由哪些部分组成，主要组成部分有哪些

基本存储单元

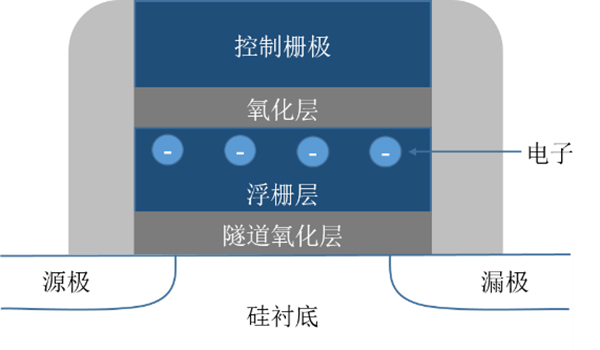

Flash 存储器的核心是浮栅晶体管（Floating Gate Transistor），它与普通 MOSFET 的区别在于栅极之间多了一层浮栅，被绝缘层（氧化层）包围，通过向浮栅载入或释放电荷，可以改变晶体管的阈值电压，从而存储数据“0”或“1”。

• 编程：在控制栅极施加高电压，使电子穿过绝缘层载入浮栅（隧道效应）。
• 擦除：在衬底或源极施加高电压，将电子从浮栅拉出。
• 读取：在控制栅极施加参考电压，根据导通与否判断存储状态。

存储阵列结构

Flash 存储阵列按连接方式分为两大类型：

NOR 结构

• 连接方式：每个存储单元的一端接位线，另一端接地，控制栅极接字线，形成类似 NOR 门电路的并联结构。
• 特点：支持随机读取，读取速度快，适合代码存储；但单元面积大，集成度低。
• 典型应用：BIOS、嵌入式系统。

NAND 结构

• 连接方式：多个存储单元串联成串（String），串的一端接位线，另一端接源线，形成类似 NAND 门电路的串联结构。
• 特点：单元面积小，集成度高，容量大；但读取速度慢，必须按页读取，适合数据存储。
• 典型应用：SSD、U盘、存储卡。

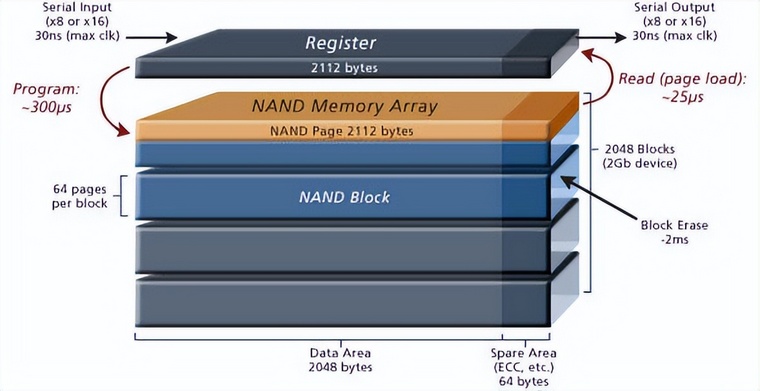

页与块

Flash 存储器的读写擦除以页（Page）和块（Block）为基本单位：

• 页：最小的读写单元，通常为 2KB、4KB 或 8KB 等，在 NAND 中，读取和编程都以页为单位。
• 块：最小的擦除单元，由多个页组成（64~256 页），擦除操作会将整个块的所有单元恢复为初始状态（“1”）。
• 坏块：出厂或使用过程中出现的不可靠块，需要标记并替换。

控制逻辑与接口

Flash 芯片内部包含控制逻辑，负责管理指令、地址和数据传输：

• 状态寄存器：反映芯片是否忙碌、是否出错等。
• 命令译码器：解析来自主机的读、写、擦除等命令。
• 地址锁存与译码：将行地址和列地址映射到对应的存储单元。
• 数据缓存：通常为页寄存器，用于暂存一页数据，配合编程和读取操作。

其他组件

• 电荷泵：产生编程和擦除所需的高电压（12~20V）。
• 灵敏放大器：读取时检测单元电流，判断存储数据。
• ECC 模块（部分芯片内置）：校验和纠正数据错误，提高可靠性。

相关问题与解答

问题 1：浮栅晶体管是如何实现非易失性存储的？

解答：浮栅晶体管在控制栅极和沟道之间添加了一层由多晶硅制成的浮栅，被高电阻率的绝缘层（二氧化硅）完全包围，当对控制栅施加高电压时，电子可以穿过绝缘层进入浮栅并被困住（隧道效应）。

断电后，浮栅中的电子无法泄漏，因此阈值电压保持不变，从而实现了非易失性存储，擦除时通过反向高电压将电子拉出浮栅，恢复初始状态。

问题 2：NAND Flash 和 NOR Flash 在组成上的主要区别是什么？

解答：主要区别在于存储单元的连接方式和读写单位。

• 连接方式：NOR Flash 中每个单元一端接位线、一端接地，形成并联结构，可随机访问任意单元；NAND Flash 中多个单元串联成串，串的一端接位线、另一端接源线，形成串结构，必须按页读取。
• 容量与成本：NAND 因单元串联、无接触孔，面积更小，集成度高，成本低；NOR 单元面积大，成本高。
• 读写单位：NOR 支持字节随机读取，写入和擦除较慢；NAND 以页为单位读写，以块为单位擦除，写入速度快，但读取速度较慢，适合大容量数据存储。
