flash存储器编程是什么意思，如何快速入门？

Flash存储器编程

Flash存储器是一种非易失性存储器，广泛应用于嵌入式系统、USB驱动器、固态硬盘等设备中，编程过程涉及将数据写入存储单元,通常需要特定的时序和电压控制。

编程原理

Flash编程基于浮栅晶体管技术，通过热电子载入或Fowler-Nordheim隧穿效应改变存储单元的阈值电压，从而表示0或1状态，写入操作通常需要高电压,而读取在低电压下进行。

编程接口

常见接口包括：

• SPI（串行外设接口）
• I2C（集成电路总线）
• 并行接口（如CFI,通用闪存接口）
• 协议如ONFI（开放式NAND闪存接口）用于NAND Flash

编程步骤

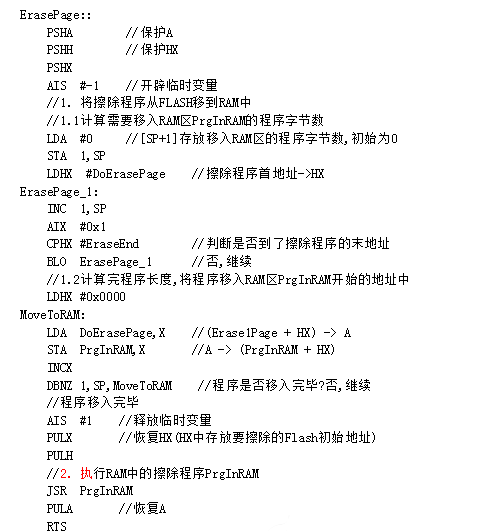

• 擦除：将存储单元重置为1状态,通常按块或扇区进行。
• 编程：写入数据，将选定位从1改为0，通常以字节、页或字为单位。
• 验证：读取已编程数据并与预期值比较,确保正确性。

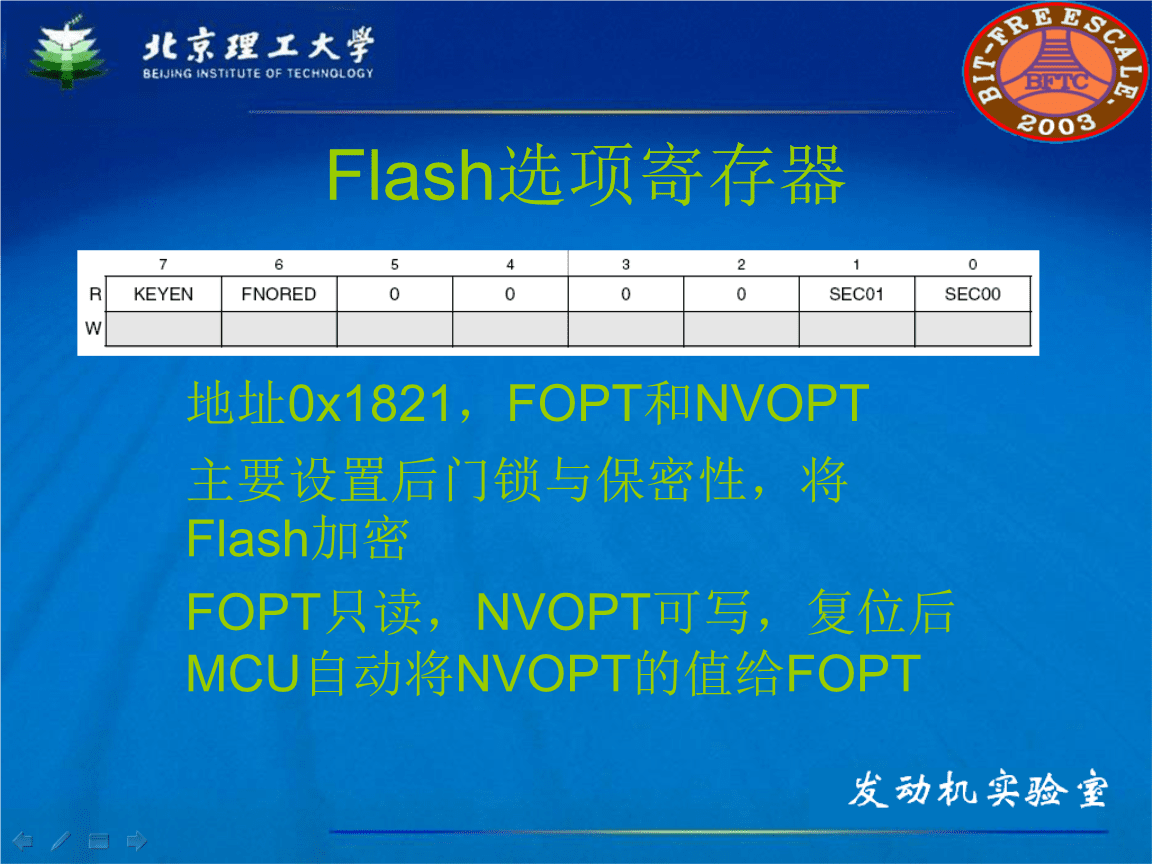

• 状态检查：通过状态寄存器或引脚监控操作完成情况。

编程注意事项

• 块擦除：Flash在写入前必须擦除，因为编程只能将位从1变为0,无法直接翻转。
• 写寿命：编程/擦除周期有限，NOR Flash通常约10万次，NAND Flash约1万次,需注意磨损均衡。
• 电压要求：编程时需提供较高电压（如12V-20V），而读取在低电压（如3.3V）下进行。
• 时序控制：需要严格遵循时序参数，如编程脉冲宽度,避免损坏器件。

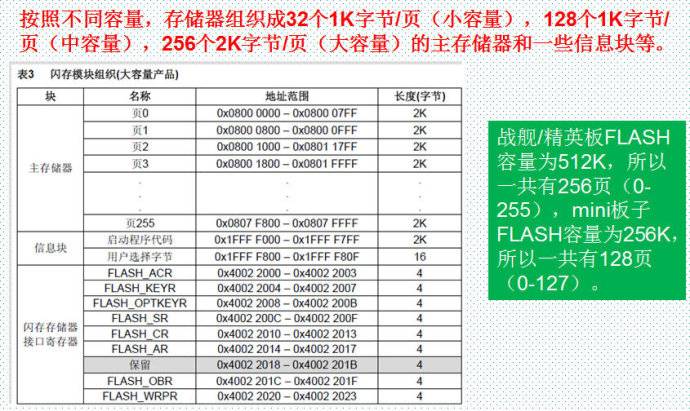

存储器类型对比

相关问题与解答

问题1：Flash编程时为什么需要先擦除？

答：Flash存储单元在编程时只能将位从1变为0，而无法直接由0变为1，擦除操作将整个块或扇区重置为1状态，因此编程前必须先擦除,以确保写入数据的正确性。

问题2：NAND Flash和NOR Flash在编程过程中有何主要区别？

答：NAND Flash以页为单位进行编程，适合大容量数据写入，但速度较慢且需要错误纠正；NOR Flash支持字节或字级编程，读取速度快，适合代码执行，NAND Flash的擦除和编程通常需要更复杂的控制逻辑，并依赖ECC（纠错码）保证可靠性。
