闪存存储器如何置空，置空操作步骤有哪些
什么是Flash存储器置空
Flash存储器置空是指将存储单元中的数据全部擦除，使其恢复到初始状态（通常为全1或全0），由于Flash存储单元的写入（编程）操作只能将1变为0，而擦除操作将0变为1,因此置空是写入新数据前的必要步骤。
- 擦除单元：通常以扇区（Sector）或块（Block）为单位,不能单独擦除一个字节。
- 置空状态：多数Flash擦除后数据位为全1，读出的值为0xFF（或0x00，取决于具体实现）。
- 与RAM的区别：Flash是非易失性存储器,置空后数据在断电后仍保持。
为什么需要置空Flash
- 写入前必须擦除：Flash的编程只能将1变为0，无法直接写1，因此必须先擦除（将数据位恢复为1）,再编程写入0。
- 数据更新：修改部分数据时，通常需要将整个扇区擦除后重新写入,因为不能单独覆盖一个字节。
- 初始化设备：新出厂或重置时需要清空Flash，用于存储系统配置、固件升级等。
- 安全擦除：防止敏感数据被恢复,进行彻底置空。
置空的方法
| 方法 | 说明 | 典型应用 |
|---|---|---|
| 整片擦除 | 一次性擦除整个Flash芯片，速度快，但无法保留有用数据。 | 芯片出厂测试、完全重置 |
| 扇区/块擦除 | 按指定扇区或块擦除，粒度更细，可保留其他区域数据。 | 固件升级、文件系统更新 |
| 页擦除 | 部分Flash支持以页为单位擦除（如NAND Flash），但多数仍以块为单位。 | 嵌入式系统 |
| 软件置空 | 通过写特殊命令序列触发硬件擦除，或循环写入特定值（如全0）模拟擦除（不推荐，可能损坏）。 | 调试、测试 |
擦除命令序列示例（以NOR Flash为例）
- 写入解锁命令（如0xAA到0x555地址，0x55到0x2AA）。
- 写入擦除设置命令（如0x80）。
- 再次写入解锁命令。
- 写入扇区/块地址及擦除确认命令（如0x30）。
- 等待擦除完成（查询状态寄存器或检测引脚电平）。
不同Flash类型的置空差异

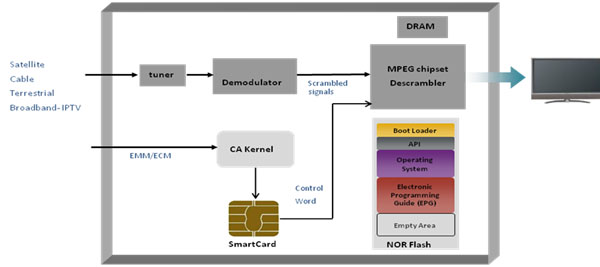

- NOR Flash：支持随机读取，擦除速度较慢（通常以秒计），但擦除粒度较小（扇区大小不等，如64KB）。
- NAND Flash：读取速度较快，擦除速度快（毫秒级），但擦除块较大（如128KB、256KB），且存在坏块管理,置空时需跳过坏块。
- 串行Flash：如SPI Flash，通过SPI接口发送命令擦除，常用命令如0x20（扇区擦除）、0xD8（块擦除）、0xC7（整片擦除）。
置空对Flash寿命的影响
- 擦除次数有限：Flash的擦写寿命一般为10万次（NOR）或数千至数万次（NAND）。
- 磨损均衡：频繁置空同一区域会加速损坏,应使用磨损均衡算法。
- 过度擦除：NAND Flash可能出现过擦除（阈值电压过低）,需要特殊管理。
- 数据保留：擦除后的状态并非永久稳定，高温下可能发生电荷丢失,需定期刷新。
置空操作的注意事项
- 确保电源稳定：擦除过程中断电可能导致数据损坏或Flash锁定。
- 保护重要数据：扇区擦除会清除整个扇区,务必先备份需要保留的数据。
- 使用驱动库：直接操作命令序列时需验证时序,建议使用厂商提供的驱动库。
- 坏块处理：NAND Flash擦除前应检查坏块标志,跳过坏块区域。
- 状态检查：擦除完成后应读取状态寄存器或校验数据,确保置空成功。
相关问题与解答
问题1：Flash置空后数据是全0还是全1？
解答：绝大多数Flash擦除后数据位为全1，即读出值为0xFF，这是因为擦除操作将所有浮栅晶体管中的电荷移除，使存储单元处于非导通状态，对应逻辑1，但也有少数器件（如某些EEPROM模拟）擦除后为全0,具体需查阅数据手册。
问题2：能否只擦除一个字节，而不是整个扇区？
解答：不能，Flash的物理特性决定了擦除操作的最小单位是扇区或块，无法单独擦除一个字节，如果需要修改个别字节，通常的做法是：将整个扇区数据读入缓冲，在缓冲中修改目标字节，然后擦除扇区，最后将缓冲数据写回扇区，这个过程称为“读-改-写”,但会消耗更多时间和擦除寿命。
