Solidworks添加配置时，如何正确设置以优化设计效率？

在SolidWorks中,配置功能是一种强大的工具，它允许用户创建和编辑多个设计版本，从而更好地满足不同客户的需求或适应不同的生产条件，以下是如何在SolidWorks中添加配置的详细步骤和相关信息。

配置基础

什么是配置？

配置是SolidWorks中用于创建和编辑多个设计版本的工具,它允许用户在不修改原始设计的基础上，通过改变尺寸、材料、表面处理等参数来创建不同的设计。

添加配置步骤

打开或创建新零件

打开一个现有的零件文件或创建一个新的零件文件。

进入配置环境

• 在菜单栏中,选择“工具” > “配置”。
• 或者,在状态栏中点击“配置”按钮。

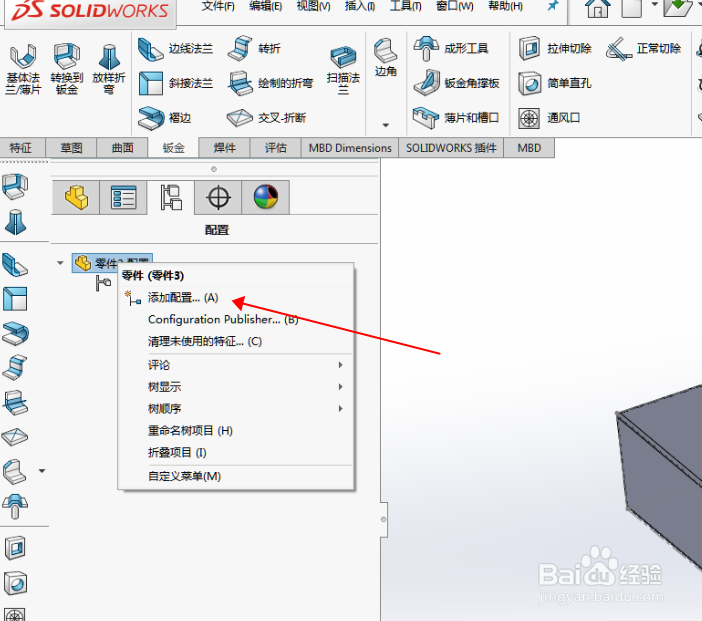

创建新配置

• 在配置环境中,点击“新建”按钮。
• 输入新配置的名称,默认配置”、“加强版”等。
• 可以选择是否复制现有配置的属性。

编辑配置属性

• 在配置属性窗口中,你可以编辑以下内容：
  • 尺寸：修改设计尺寸。
  • 材料属性：更改材料属性，如密度、弹性模量等。
  • 表面处理：修改表面粗糙度、颜色等。
  • 其他属性：如重量、成本等。

保存配置

• 完成配置编辑后,点击“保存”按钮。

配置管理

管理配置

• 在配置列表中,你可以看到所有创建的配置。
• 通过右键点击配置,可以选择“编辑”、“删除”或“复制”等操作。

比较配置

• 在配置列表中,选择两个或多个配置，然后点击“比较”按钮。
• SolidWorks将显示两个配置之间的差异。

高级功能

配置系列

• 创建配置系列可以一次性生成多个配置。
• 在配置系列对话框中,设置尺寸范围、材料等参数。

配置管理器

• 使用配置管理器可以更直观地管理配置。
• 在配置管理器中,你可以看到所有配置的预览，并快速切换。

表格示例

FAQs

Q1：如何将配置应用到其他零件或装配体？

A1： 在其他零件或装配体中，你可以通过插入现有配置的零件或装配体来应用配置，在插入时，选择相应的配置即可。

Q2：配置修改后，原始设计是否会受到影响？

A2： 不会，配置是基于原始设计创建的，修改配置不会影响原始设计，如果需要，你可以从配置中提取原始设计。
