高维时序数据可视化系统
高维时序数据可视化系统是数据处理与可视化领域的重要分支,旨在帮助用户从多个维度随时间变化的复杂数据中提取规律、发现异常并支持决策，高维时序数据广泛存在于金融交易、传感器网络、医疗监控、网络流量分析、气象观测等场景，其特点包括维度数量大（通常数十至数千维）、时间依赖性强、数据量爆炸性增长以及噪声与缺失值普遍，传统二维或三维图表难以有效呈现此类数据，因此专门的可视化系统成为必要工具。
高维时序数据的核心特性
- 维度灾难：随着维度增加，数据在空间中的分布趋于稀疏，距离度量失效，可视化难以直接映射到低维空间。
- 时间动态性：数据点不仅具有多维度属性，还随时间变化，需要同时表现时间序列与维度的交互。
- 数据规模：现代系统往往每秒采集数百万条记录，存储与实时渲染面临巨大压力。
- 异构性：维度可能包含连续数值、类别、时序、文本等不同类型，需统一可视化编码。
可视化系统的主要挑战
设计高维时序数据可视化系统需要克服以下难点：
- 信息密度与清晰度平衡：同时展示所有维度会导致视觉混乱，需要采用降维、聚合、筛选等策略。
- 交互响应：用户需要探索时间区间、选择维度子集、缩放细节，系统必须提供流畅的交互反馈。
- 可扩展性：算法与渲染架构需支持从MB到PB级数据，并适应不断增长的维度。
- 认知负担：避免用户被过多信息淹没，需通过设计引导注意力，如使用颜色渐变、动画、焦点+上下文等。
关键技术方法
降维与投影
将高维数据映射到二维或三维空间以适配屏幕,常用方法包括主成分分析（PCA）、t-分布随机邻域嵌入（t-SNE）、统一流形逼近与投影（UMAP），这些方法可保留全局或局部结构，但需注意时间维度的独立处理，例如对每个时间切片分别投影后再串联成动画。

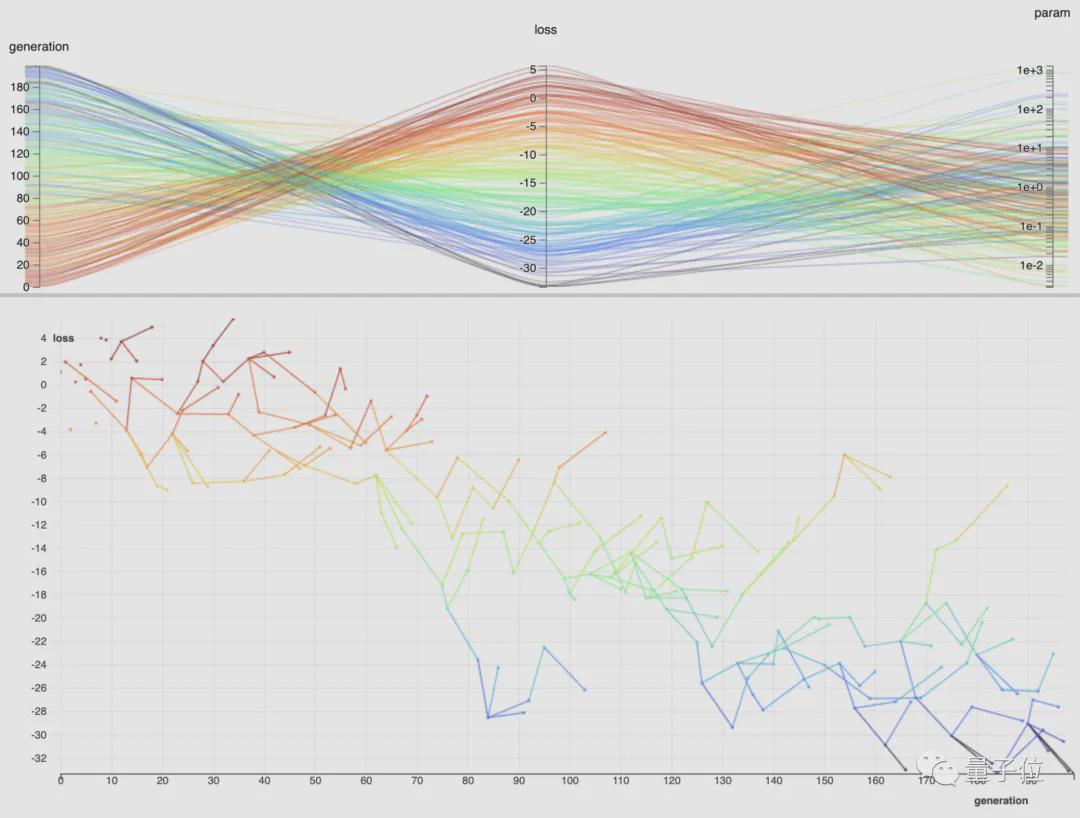

平行坐标
平行坐标通过将每个维度映射为垂直轴,用折线表示数据点，适合展示维度间关系与模式，为处理时序，可引入时间轴或刷选交互，动态更新折线集合，但线条过多时需采用透明度、聚类或采样降噪。
热力图与矩阵视图
将时间作为行,维度作为列，单元格颜色表示数值，形成热力图，可直观显示全局变化趋势，但维度较多时需结合聚类重排或树状图分组，亦可使用时间序列矩阵，每一行是一个维度的时间序列，通过缩放与滚动探索。
基于图的方法
将维度作为节点,相关性或因果关系作为边，构建动态网络图，时序变化通过节点颜色、大小或边粗细编码，适用于分析维度间随时间演化的关系。
动画与交互式时间线
通过动画展示数据随时间的变化,或提供可拖动的时间滑块、时间刷选器，让用户控制时间窗口，结合空间化视图（如地图、散点图），可呈现多维度的时空演化。
系统架构设计
一个典型的高维时序数据可视化系统通常包含以下层次：
| 层次 | 组件 | 功能 |
|---|---|---|
| 数据存储层 | 时序数据库（如InfluxDB）、分布式文件系统 | 高效写入、查询与聚合，支持时间范围扫描 |
| 处理层 | 流处理引擎（如Flink）、预计算服务 | 实时降维、特征提取、数据清洗、降采样 |
| 分析层 | 统计模型、机器学习库 | 异常检测、聚类、趋势预测，驱动可视化映射 |
| 可视化渲染层 | WebGL、Canvas、D3.js、Three.js | 高性能渲染，支持百万级点、线、面的实时交互 |
| 交互层 | 前端框架（React/Vue）、状态管理 | 用户操作响应，如刷选、缩放、维度切换、动画控制 |
系统需支持多级缓存与增量更新,以应对实时数据流，对于流式数据，可使用滑动窗口预计算统计量，并动态更新视图；对于历史数据，可构建金字塔模型，在不同分辨率下快速加载。
应用场景示例
- 金融交易监控：展示数百只股票的多维指标（价格、成交量、波动率、技术指标）随时间变化，辅助发现异常交易或市场转折点。
- 工业物联网：设备传感器产生温度、压力、振动等多维度时序数据，系统实时显示状态并预警故障。
- 生物信息学：基因表达数据随时间的变化，结合临床指标，可视化疾病进展与药物反应。
- 网络安全：网络流量特征（源IP、端口、协议、包大小、延时）随时间演变，识别攻破模式。
未来发展趋势
随着深度学习与边缘计算的发展,高维时序数据可视化系统正朝着更智能、更沉浸的方向演进，利用自编码器进行无监督降维，保留更多语义信息；结合增强现实（AR）或虚拟现实（VR）技术，让用户以三维空间沉浸式探索维度与时间的关联；自然语言交互（如通过语音查询“展示过去一小时异常维度”）也将提升易用性。
相关问答FAQs
问题1：高维时序数据可视化中，如何避免维度过多导致信息过载？
回答：核心策略是采用“先概览、再聚焦、最后细节”的信息寻呼模型，系统自动进行维度聚类或降维（如PCA、UMAP），生成全局缩略图，用户可快速识别主要模式，允许用户通过交互式筛选（如选择特定维度子集、时间窗口、数值范围）逐步缩小范围，使用视觉编码技巧，如透明度渐变、颜色映射、尺寸缩放，突出关键信息，并将次要维度置于侧边或在鼠标悬停时显示，可结合动态聚合（如将相似维度合并为区域）或采样式渲染，确保视觉清晰度。
问题2：实时数据流场景下，可视化系统如何保证低延迟且不丢失信息？
回答：主要采用以下技术组合：1）数据层使用内存数据库或流处理引擎（如Apache Kafka + Flink）进行微批处理，降低单条记录处理开销；2）可视化层采用WebGL或Canvas进行硬件加速渲染，避免CPU瓶颈；3）利用降采样与预聚合策略，例如在时间维度上使用基于LTTB（Largest Triangle Three Buckets）或M4（最大最小最大值）算法，在保持趋势的前提下大幅减少绘制点；4）实现增量更新机制，只刷新变化部分，而非全量重绘；5）对于超高维度，提前计算主成分投影，并在新数据到来时使用增量更新算法（如增量PCA），系统应提供可调节的精度与性能权衡选项，让用户根据场景需求选择。
