高维时序数据可视化如何实现，有哪些方法？

随着大数据时代的到来，高维时序数据在金融、气象、物联网、生物信息学等领域中愈发常见，这类数据同时包含时间维度和多个特征维度，其可视化对于揭示动态模式、异常事件及变量间关联至关重要，传统的时序折线图在维度超过3~4个时极易产生视觉混乱，导致信息丢失，高维时序数据可视化的核心挑战在于如何平衡信息密度与可读性,同时保持时间连续性的感知。

高维时序数据可视化的主要挑战

• 维度灾难：当变量数量超过10个时，简单的多线图会因线条过度重叠而难以解读，100个传感器在一天内的数千个采样点，若全部绘制在同一坐标轴上，将形成无法辨别的“毛线团”。
• 时间相关性：时序数据存在自相关、周期性和趋势性，可视化方法需要保留这些时间结构,而不是简单地将各时刻视为独立样本。
• 数据规模：高采样率（如毫秒级）会导致数据点数量巨大,直接渲染所有点将造成性能瓶颈和视觉过载。
• 交互需求：静态图表难以同时展示细节与全局，用户往往需要缩放、过滤、联动等交互操作来探索数据。

常用可视化方法对比

深入解析几种关键方法

热图（Heatmap）在时序中的应用

热图将时间作为横轴，变量作为纵轴，每个单元格的颜色表示该变量在对应时刻的数值，这种方法非常适合监控大量传感器或股票组合的协同变化，在金融领域中，可以绘制50只股票的日收益率热图，颜色从红到绿表示涨跌，从而快速识别板块轮动或系统性风险事件，为了增强可读性，可对变量进行聚类（如按行业分组），并添加时间轴标记（如季度分割线），热图的局限性在于其数值精度较低，且对颜色盲用户不友好,因此通常辅以悬停提示或数值标注。

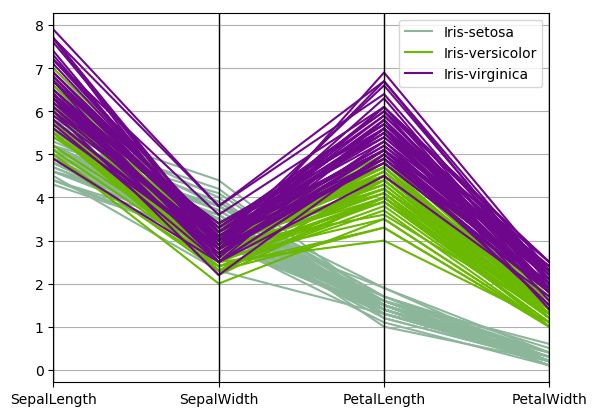

平行坐标与时间融合

传统平行坐标将每个时间点绘制为一条折线，但当时间点很多时，折线会完全重叠，一种改进方案是时间轴平行坐标：将时间作为额外维度，通过折线的颜色渐变或透明度反映时间先后，或者利用“帧”动画逐步展示数据点在空间中的移动，另一种方法是“时间序列平行坐标”，即对每个时间窗口（如每月）分别绘制平行坐标图，并排比较，从而观察变量分布随时间的演变，这种方法在气象学中用于分析站点的多个气候指标（温度、湿度、风速等）的月际变化。

降维投影结合时间线

当维度超过100时，降维技术（如PCA、t-SNE、UMAP）成为必要，将每个时间点的数据投影到二维或三维空间，然后用路径或颜色连接时间相邻的点，形成“时间轨迹”，这种视图可以揭示高维状态空间的动态转移，例如在脑电信号分析中，高维电极信号通过t-SNE投影后，不同意识状态会形成清晰的轨迹团簇；在股市分析中，投影路径可以显示市场状态的周期性切换，降维方法的缺点是原始变量的含义丢失，且投影的稳定性较差（不同运行可能产生不同结果），因此常结合双向映射技术,让用户追溯到对投影贡献最大的原始变量。

交互式可视化设计模式

对于高维时序数据，静态图表往往不够用，交互式探索成为主流,常见的交互模式包括：

• 时间刷选：通过滑块或范围选择器选择特定时间段,所有子视图同步更新。
• 维度过滤：允许用户勾选感兴趣的变量,隐藏无关变量以减少视觉噪声。
• 细节查看：悬停或点击时显示精确数值,或弹出小倍数图展示局部趋势。
• 多视图联动：左侧为降维投影图，右侧为平行坐标，当用户在投影图中选中一个簇时,平行坐标高亮对应的变量区间。

应用场景示例

物联网传感器监测

在智能工厂中，数百个传感器（温度、振动、压力、电流等）每秒钟采集一次数据，可视化仪表盘通常采用热图+时间线的组合：热图展示所有传感器数值的实时快照，时间序列图展示选定传感器的趋势，运维人员通过观察热图颜色异常区块,快速定位故障设备。

金融市场多资产分析

基金经理需要同时跟踪股票、债券、商品、外汇的收益率和波动率。平行坐标+散点图矩阵可以帮助识别不同资产类别之间的相关性变化，用平行坐标展示每个资产在某个时间窗口的收益率、波动率、成交量，并用颜色区分资产类别，能够发现“风险平价”策略下资产联动的断裂点。

气候科学

气候模式输出包含多个变量（温度、降水、气压、风速）在多个格点上的时序数据，科学家使用降维投影+动画来观察厄尔尼诺现象的演变：将太平洋海面温度场通过PCA压缩为两个主成分，然后绘制年际轨迹，动画展示年份推进,可清晰看到冷暖相位交替的循环。

相关问答FAQs

问题1：对于维度超过50且时间跨度很长的时序数据，应该优先选择哪种可视化方法？

解答：首先建议采用热图（Heatmap）作为全局概览工具，因为它在同一平面内可以容纳大量变量，并通过颜色编码快速识别异常区间和周期性模式，如果热图因变量过多导致行间距过窄，可以对变量进行聚类或分组，将同类型变量合并显示（如求平均值或总和），结合降维投影（如PCA或t-SNE）将高维空间压缩到二维，并用时间颜色梯度或路径展示动态轨迹，有助于发现状态转移和聚集行为，交互式设计必不可少：允许用户通过下拉菜单选择感兴趣的变量子集，或通过范围滑块选择时间窗口，从而在细节和全局之间切换，对于性能优化，可考虑对数据做聚合采样（如计算每分钟均值）后再渲染。

问题2：在平行坐标图中，如何处理大量时间点造成的线条重叠？

解答：平行坐标图在时间点过多时确实会严重损失可读性,解决方案包括：

• 时间窗口聚合：将时间轴划分为等宽区间（如每小时、每天），对每个区间内的多维数据计算均值或中位数，然后只绘制聚合后的线,并搭配透明度来反映数据密度。
• 使用弧线或样条平滑：将折线替换为平滑曲线，减少视觉杂乱,但会牺牲部分精度。
• 颜色映射时间：利用连续颜色渐变表示时间顺序，使得线条的走向可以跟随时间推移,但需注意线条数量仍较多时可能效果有限。
• 引入交互刷选：允许用户通过时间滑块或拖拽笔刷遍历时间，每次只显示当前时间窗口内的数据,从而减少同时显示的线条数量。
• 替代方案：如果平行坐标难以满足需求，可考虑改用热图或堆叠面积图,它们在处理大量时间点时往往更有效。
