飞控日志参数分析

飞控日志是调试和排查飞行器异常的核心数据来源，通过对关键参数的解读，可以还原飞行状态、评估传感器性能、定位故障原因，以下从日志结构、常见参数含义、分析流程和典型异常模式四个方面展开。

日志结构与关键字段

飞控日志通常以二进制或文本格式记录，每帧包含时间戳和一组参数,常见参数按功能分组如下：

常见参数分析要点

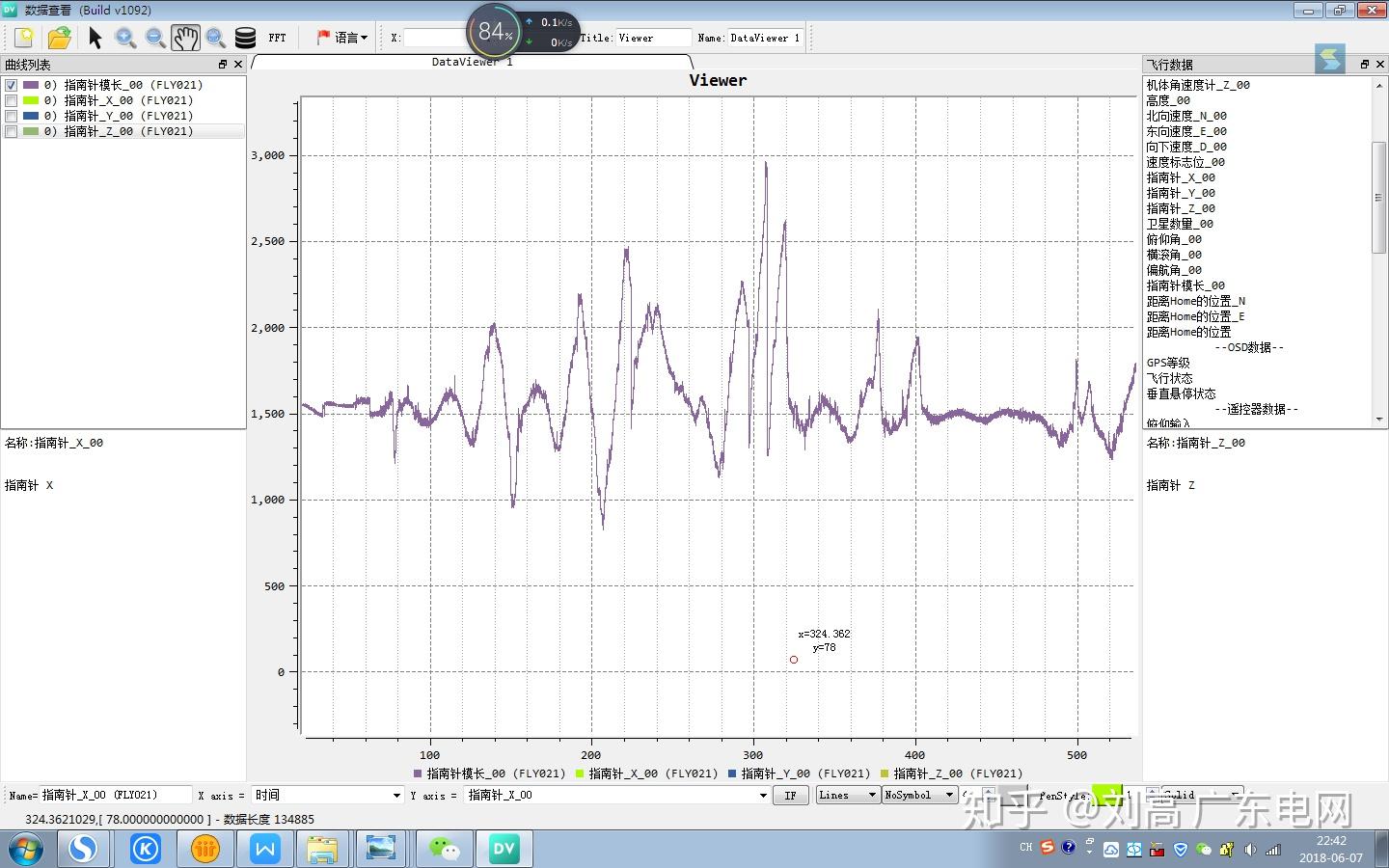

• 陀螺仪数据：检查是否有异常尖峰或持续漂移，正常波形应平稳,若有突发噪声可能提示振动过大或传感器故障。
• 加速度计：悬停时 Z 轴应接近 9.8 m/s²，X/Y 轴接近 0，若出现较大偏移,可能由振动或校准误差引起。

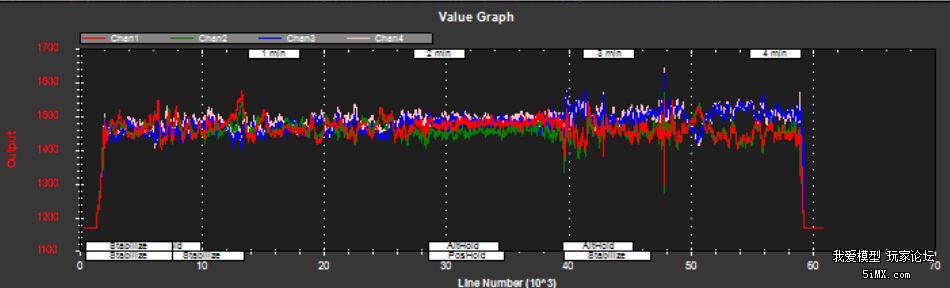

• 电机输出：对比各电机在悬停时的输出值，差异超过 10% 可能提示电机、桨叶或安装问题。
• PID 分量：P 分量反映误差比例，I 分量消除静差，D 分量抑制振荡，若 D 分量高频抖动,说明存在高频振动反馈。
• 高度与气压：BARO_ALT 应平滑变化，若出现台阶状跳变,可能受气流干扰或传感器故障。

分析流程

1. 数据预处理：使用日志分析工具（如 Mission Planner 日志浏览器、PX4 的 FlightPlot、Ultrasonic 或 MATLAB 脚本）导入日志,选择感兴趣的时间段。
2. 观察总体趋势：查看飞行模式切换、高度变化、姿态角是否在合理范围。
3. 定位异常事件



   ：根据故障现象（如掉高、偏航、振荡）缩小时间窗口,对比相关参数的变化时序。



4. 交叉验证：如果出现异常姿态，同时检查陀螺仪、加速度计、电机输出和遥控器输入，以判断是传感器问题、执行器问题还是控制参数问题。
5. 计算统计指标：计算悬停段的电机输出均值、标准差，加速度计振动 RMS 值等,量化评估状态。

典型异常模式

• 高频振荡（约 5~15 Hz）：通常由 PID 中 D 项过大或机械振动引起，现象：GYRO 波形出现正弦波,电机输出抖动。
• 低频摇摆（< 2 Hz）：多为 P 项过小或 I 项不足，现象：姿态角缓慢漂移后再被拉回。
• 突然掉高：检查 BARO_ALT 或 GPS_ALT 是否突变，同时观察电机输出是否瞬间下降，若电机输出正常但高度下降,可能为动力不足或气流干扰。
• 偏航漂移：检查磁力计数据是否受干扰，以及 GPS 航向是否稳定，若磁力计异常,可尝试校准或增加罗盘处理滤波。

---

相关问题与解答

飞控日志中出现电机输出值饱和（达到上限 2000），但飞行器仍有下降趋势，可能是什么原因？

解答： 电机输出饱和通常意味着控制器已要求最大动力，但实际推力仍不足以维持高度或姿态,可能原因包括：

• 电池电压过低,电机转速无法提升。
• 电机或螺旋桨效率下降，如桨叶变形、电机退磁。
• 飞行器负载过大,超出动力系统能力。
• 气压计或加速度计异常导致高度估计错误，控制器误判为需要更多推力，建议检查日志中电池电压、电机 RPM（如有）、以及加速度计 Z 轴数值,排除传感器故障。

如何通过日志判断飞控是否受到振动干扰？

解答： 振动干扰在日志中通常表现为陀螺仪高频噪声和加速度计高频波动,具体方法：

• 查看 GYRO_X / GYRO_Y / GYRO_Z 的波形，若在悬停或平飞段出现明显正弦波或噪声尖峰,说明振动传递到飞控。
• 计算加速度计的高频分量（例如对 ACC_Z 做带通滤波 10~100 Hz），若均方根值超过 20 m/s²,提示振动严重。
• 观察 PID 中的 D 分量，若其值随振动频率同步波动，说明控制器正在响应振动信号，容易导致电机过热或失控，建议通过安装减震垫、调整螺旋桨平衡或降低 D 增益来缓解。
