飞控日志如何分析才能快速定位问题，关键步骤有哪些
日志文件类型与来源
飞控系统（如 PX4、ArduPilot、Betaflight）在运行时会生成多种日志文件，记录传感器数据、控制指令、状态信息等。
- PX4：默认使用 .ulg 格式（基于 UAVCAN 协议），可通过 SD 卡或 USB 获取。
- ArduPilot：使用 .bin 或 .log 格式，通常存储在 SD 卡中，也可通过遥测实时下载。
- Betaflight / iNav：采用黑匣子日志，格式为 .bfl 或 .csv，需通过配置工具导出。
常用分析工具
| 工具 | 适用平台 | 特点 |
|---|---|---|
| Flight Review（PX4） | 网页端 | 自动生成图表与归纳，快速定位异常 |
| Mission Planner 日志分析 | ArduPilot | 图形化界面，支持多种参数曲线叠加 |
| Ultrlog（PX4） | 桌面端 | 提供高级分析功能，如 FFT、振动分析 |

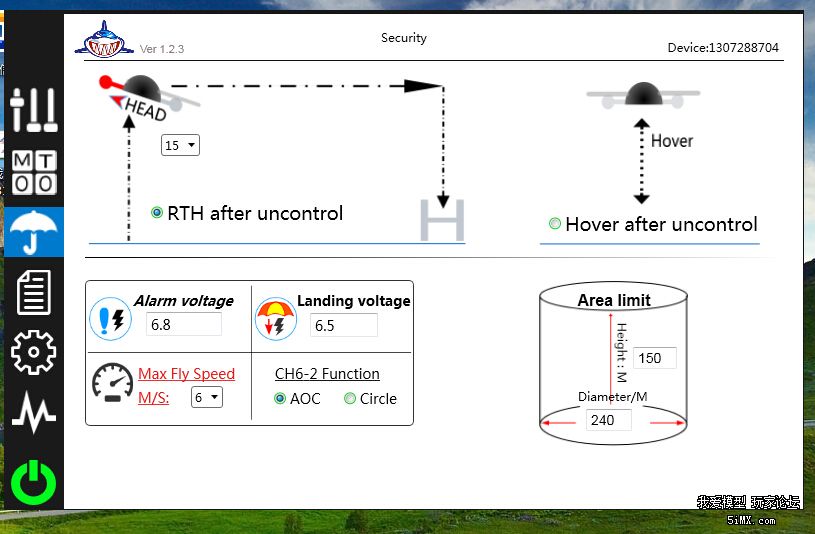

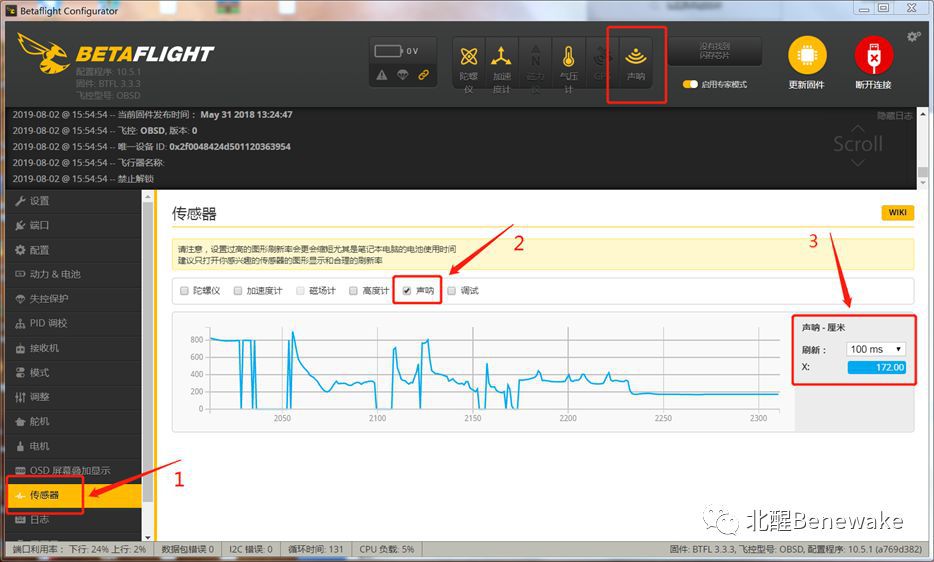

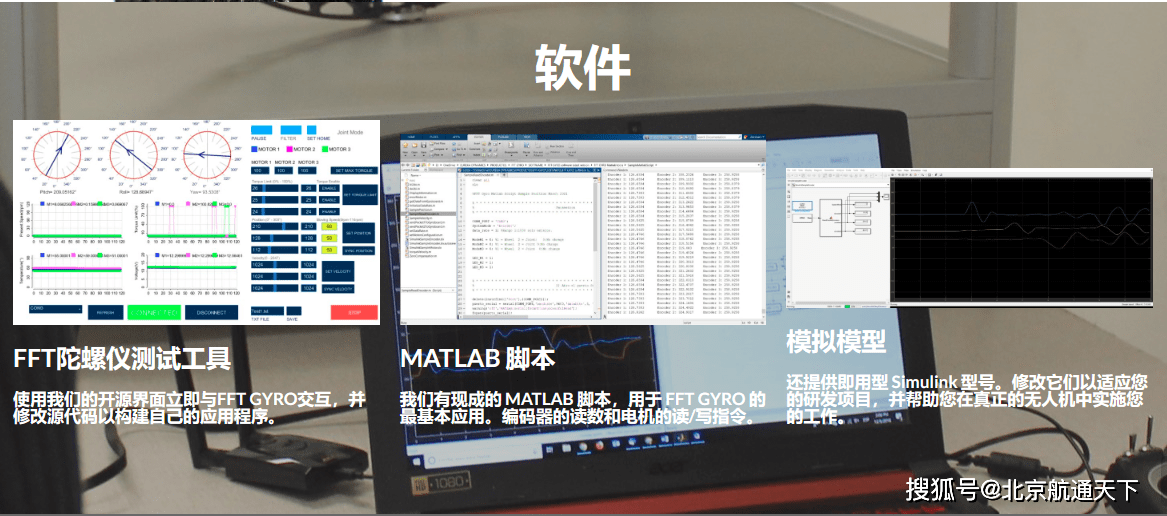

| Blackbox Explorer | Betaflight | 专门用于飞控黑匣子日志，可查看实时姿态与 PID 响应 |
| MATLAB / Python (pyulog) | 通用 | 可编程处理，自定义分析脚本 |
分析核心步骤
数据完整性检查
- 确认日志文件未损坏,时间戳连续。
- 检查传感器初始化是否正常（如 GPS 锁定、IMU 校准）。
关键参数曲线观察
- 姿态估计：观察 ATTITUDE 中的 roll、pitch、yaw 是否平滑，有无突变。
- IMU 数据：检查加速度计与陀螺仪原始值是否在合理范围，振动是否过大。
- GPS 状态：查看 GPS 数据中的卫星数量、水平精度（HDOP）、位置漂移情况。
- RC 信号：确认 RC_CHANNELS 曲线无抖动、丢包，与遥控器输入对应。
- 电池电压/电流：检查 BATTERY 随时间下降曲线是否正常，有无异常压降。
异常事件定位
- 使用日志中的 事件标记（如 ARM、DISARM、FAILSAFE）快速定位关键时间点。
- 结合 STATUS 或 MODE 变化，分析飞行模式切换是否合理。
振动与噪声分析
- 对加速度计数据进行 FFT 变换，查看频谱是否集中在螺旋桨频率附近。
- 若存在高频振动（>50Hz），可能引起 IMU 饱和，导致姿态估计发散。
控制性能评估
- 对比期望姿态（ATTITUDE_TARGET）与实际姿态（ATTITUDE），计算响应延迟与超调。
- 检查 PID 输出是否反复达到限幅，若频繁饱和则需调整 PID 参数或减小机动。
常见问题与日志特征
- GPS 丢失：卫星数骤降为 0，HDOP 值飙升，位置数据出现跳跃。
- 振动过大：加速度计 Z 轴噪声明显高于其他轴，或出现混沌波形；FFT 显示多个峰值。
- 电机故障：对应电机 PWM 输出 曲线与实际转速不符，或出现异常阶跃。
- 电池电压骤降：大油门时电压瞬间低于 3.0V/节，可能触发低电压保护。
相关问题与解答
问题 1：如何通过日志判断飞控是否因振动导致姿态发散？
解答：观察 ATTITUDE 中的 roll 或 pitch 曲线是否出现高频振荡（>10Hz），且幅度逐渐增大，同时查看 IMU 加速度计原始值，若 Z 轴噪声超过 ±2g 且频谱中高频分量明显，则振动是主要诱因，建议使用 FFT 工具分析振动频率，若与螺旋桨转速一致，则需检查桨平衡或电机轴承。
问题 2：GPS 日志中 HDOP 正常但飞机出现漂移，可能是什么原因？
解答：HDOP 仅反映卫星几何分布，不代表位置精度，当 GPS 信号受多径效应或电离层干扰时，位置会缓慢漂移而 HDOP 变化不大，此时应查看 GPS 中的 速度精度（sAcc）和 位置精度（pAcc），若两者显著增大，说明 GPS 解算质量下降，地磁异常或磁力计未校准也可能导致航向偏移，进而产生漂移，需检查 MAG 数据并进行联合校准。
