高速CCD图像数据存储技术如何实现，有哪些优势？
高速CCD图像数据存储技术

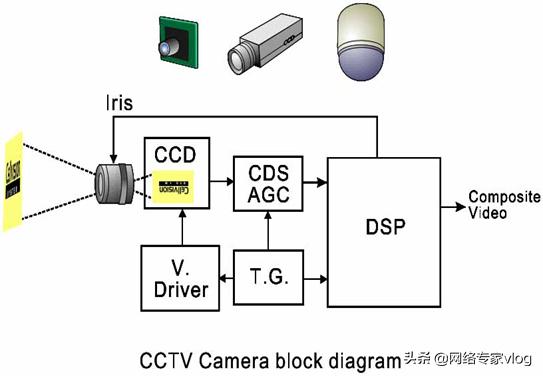

高速CCD图像数据存储技术是面向高帧率、高分辨率CCD相机输出的海量图像数据进行实时采集、传输、存储与管理的综合技术体系，随着工业检测、高速摄影、科学成像、医疗影像等领域对成像速度与精度的要求不断提升，CCD相机单帧分辨率可达数千万像素，帧率可达数千帧每秒，产生的数据带宽高达数十Gbps甚至更高，如何将这些高速数据无损、稳定地存储下来，并支持后续的分析处理,成为技术挑战的核心。
高速CCD数据存储面临的主要挑战
- 数据量巨大：高速CCD相机每秒产生大量数据，一台2000万像素、每秒1000帧的相机，未压缩数据率约为2000万×1000×2字节（假设10bit深度，实际可能更高）≈40GB/s,远超传统存储接口的带宽。
- 实时性要求：许多应用需要连续存储或触发存储，对数据写入的实时性要求极高,任何丢帧或数据错乱都可能导致关键信息丢失。
- 接口带宽限制：CCD相机通常通过Camera Link、CoaXPress、GigE Vision、USB3 Vision等接口传输数据，但单路接口带宽有限，需要多路并行或采用高速接口（如PCIe Gen3/4）。
- 存储介质性能：传统硬盘（HDD）顺序写入速度通常在200MB/s左右，无法满足高速需求；固态硬盘（SSD）虽然快，但单盘NVMe SSD的持续写入速度一般在3-7GB/s,仍可能被多路高速数据流超越。
- 数据可靠性：高速传输中电磁干扰、信号衰减、抖动等可能导致数据错误，需要纠错机制（ECC）和校验。
关键存储技术与解决方案
高速数据采集与传输接口
| 接口类型 | 单路带宽（典型值） | 特点 | 适用场景 |
|---|---|---|---|
| Camera Link | 可达850 MB/s（Base/Medium/Full） | 成熟，距离短，需要专用采集卡 | 工业检测，中等速度 |
| CoaXPress | 单路12.5 Gbps（CXP-12） | 同轴电缆，距离远，支持多路聚合 | 高帧率科学成像，金属行业 |
| GigE Vision | 1 Gbps/2.5G/5G/10G | 以太网通用，易于组网，延迟较高 | 低速多相机系统 |
| USB3 Vision | 约5 Gbps（实际~400 MB/s） | 易用，线缆短，适合实验室 | 低速或中等速度应用 |
| PCIe直连 | 通过FPGA或专用卡直接写入PCIe NVMe SSD | 延迟极低，带宽可达数十GB/s | 超高速定制系统 |

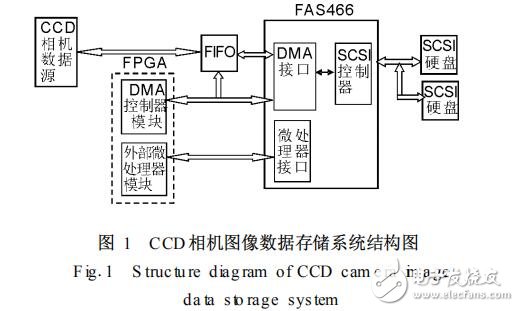

对于超过单路带宽的场景，常采用多路并行传输与数据聚合，例如使用多条CoaXPress线缆或Camera Link采集卡,配合FPGA或专用处理器进行数据重组。
数据缓存与预处理
在存储之前，可能需要使用高速内存（如DDR4/DDR5）或FPGA内部Block RAM作为帧缓存，以平滑数据流、处理突发高峰，可进行降噪、图像压缩等预处理，降低数据量，使用无损压缩算法（如JPEG-LS、LZ4）可在不损失信息的前提下减少30%-50%的数据量,但需注意压缩延迟。
存储介质与阵列架构
- NVMe SSD阵列：采用多块NVMe SSD组成RAID 0，可大幅提升写入带宽，8块PCIe 4.0 NVMe SSD理论聚合写入速度可达约56 GB/s（每块约7 GB/s），但需考虑PCIe通道数、CPU/芯片组带宽限制。
- 内存存储：对于极短时间的高速记录（如几秒），可使用大容量内存（DRAM）作为存储介质，如专门的RAM disk，写入速度可达数十GB/s，但掉电数据丢失,需配合备份。
- 分布式存储系统：在多相机或长时间记录时，可采用多个存储节点，通过高速网络（如InfiniBand、100GbE）连接,实现数据分流与并行存储。
数据记录软件与协议

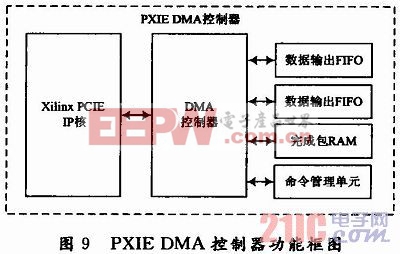

- 数据流控制：采用零拷贝（Zerocopy）技术，避免数据在用户态和内核态之间的多次拷贝，降低CPU占用，使用DMA（直接内存访问）将数据从采集卡直接传输到存储内存。
- 文件系统优化：针对大文件顺序写入优化，使用XFS、Ext4等，并调整挂载参数（如noatime、大块分配），对于极高I/O，可使用专用文件系统（如F2FS、ZFS）。
- 触发与同步：支持硬件触发、时间戳同步,确保帧与存储数据精确对应。
数据校验与冗余
- ECC校验：在传输链路和存储介质中集成ECC,纠正单比特错误。
- RAID冗余：根据关键程度选择RAID 0（性能）、RAID 5/6（容错）、RAID 10（性能+容错）。
- 数据完整性校验：逐帧计算CRC或MD5，记录校验日志,便于事后验证。
典型应用场景
- 高速工业检测：用于产品表面缺陷检测，如印刷品、电子元件、金属表面,要求实时抓拍并存储大量图像。
- 高速摄影与科学实验：如弹道分析、碰撞测试、流体力学，需要短时间极高帧率记录,存储容量相对较小但速度极高。
- 医疗影像（如内窥镜、眼科OCT）：需要高分辨率、高帧率图像连续存储,辅助诊断。
- 天文观测：大型CCD相机（如天文望远镜）长时间曝光，数据量巨大,需要稳定可靠的存储系统。
- 军事与安防：高速目标跟踪、红外成像等,要求长时间不间断记录。
相关问答FAQs
问题1：高速CCD图像数据存储时，如何选择SSD与RAID配置？
解答：选择SSD时，优先考虑NVMe接口的SSD，因为其延迟低、带宽高，单盘持续写入速度通常在3-7 GB/s（PCIe 4.0），对于总带宽需求超过单盘性能的场景，建议组建RAID 0阵列，但需注意RAID 0无冗余，一旦盘损坏数据全部丢失，若需要冗余，可选用RAID 10（镜像+条带化），性能与容错兼顾，但成本翻倍，需评估SSD的耐久度（TBW），高速连续写入会消耗寿命，选择企业级SSD（如Intel D7-P5510、三星PM9A3）更可靠，注意系统PCIe通道数，避免因CPU通道不足造成瓶颈，例如使用AMD Threadripper或Intel Xeon平台提供更多PCIe通道。
问题2：高速CCD数据存储中，如何保证数据不丢帧且实时写入？
解答：确保不丢帧需从硬件、软件、架构三方面入手，硬件上，使用硬件触发与帧同步信号，确保每个曝光帧都触发采集；采集卡需具备大容量板载缓存（如几GB DDR），以应对主机写入延迟峰值，软件上，采用实时操作系统（如RT-Linux、VxWorks）或专用数据流引擎，确保数据从采集到存储的线程优先级且无阻塞；使用异步I/O（如libaio、io_uring）和双缓冲/环形缓冲技术，避免数据处理卡顿，架构上，实施数据分流，例如将数据先写入高速内存缓存（如RAM disk或NVMe SSD），再异步转存至慢速大容量存储（如HDD或磁带库），同时监测写入速度并智能调节采集帧率或触发重传机制，定期进行压力测试，验证系统在极限速度下的稳定性,并记录日志以检查丢帧情况。
