sw配置螺纹怎么设置？，sw配置螺纹的步骤是什么
在实际工程设计中,正确配置SolidWorks螺纹是确保模型准确性与可制造性的关键，通过标准库调用、自定义轮廓与参数化配置，可以实现高效且专业的螺纹设计，结合云协作平台，团队能够实时共享和优化螺纹配置，大幅提升设计效率，本文将从核心方法、实战步骤、高级技巧到云平台实践，系统梳理SW螺纹配置的全流程。
SW螺纹配置的核心方法
SolidWorks 提供多种螺纹表现方式，不同场景需选择不同策略：
- Toolbox 标准件调用：直接插入 ISO、ANSI、JIS 等标准螺栓/螺钉，螺纹属性自动匹配，适合快速装配。
- 异形孔向导：创建螺纹孔时自动添加装饰螺纹线，兼容工程图标注，是工程图首选的配置方式。
- 装饰螺纹线：通过注解显示螺纹，不增加模型几何，保持高性能，适用于大型装配体。
- 真实螺纹（扫描切除）：使用螺旋线扫描切除生成实体螺纹，用于应力分析、3D打印或展示细节，但会显著增加模型复杂度。
详细配置步骤
装饰螺纹线配置
在圆柱面或孔上右键 → 插入装饰螺纹线 → 设置螺纹规格（如 M10x1.5）和长度，此方法
不修改实体几何，但工程图自动标注螺纹，推荐常规设计使用。

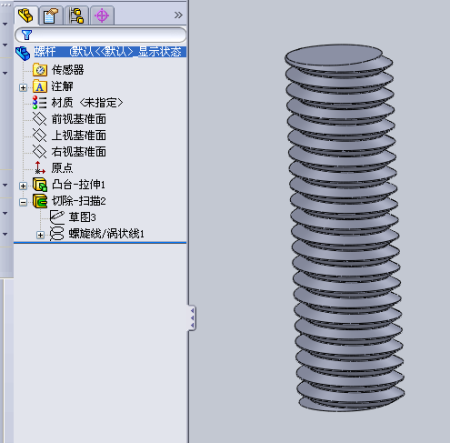

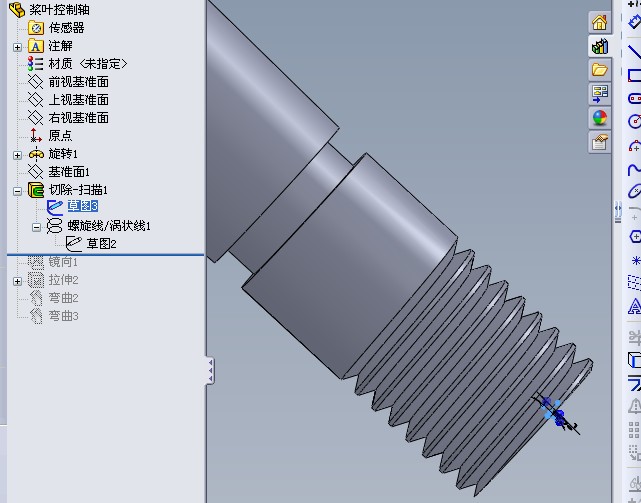

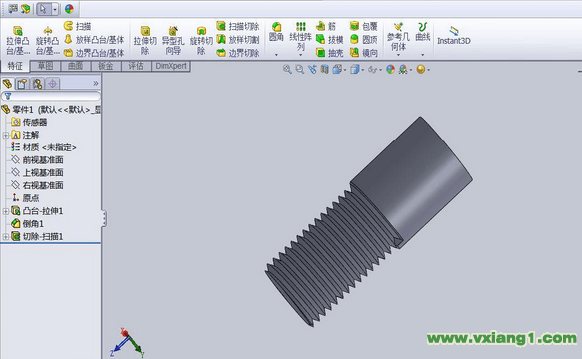

真实螺纹建模（扫描切除）
- 绘制螺纹截面草图（常为三角形或梯形）。
- 使用螺旋线/涡状线工具，设定螺距、圈数、起始角度。
- 以草图为轮廓,螺旋线为路径，执行扫描切除。
- 注意：需将螺纹起始端面与草图对齐，避免切除失败。
自定义螺纹库
通过 Toolbox 配置 → 自定义属性 → 添加新标准螺纹，或直接修改 ISO 标准中的参数（如牙深、圆角半径）。保存为模板后，团队可统一调用，确保一致性。
专业技巧与最佳实践
参数化配置
使用方程式驱动螺纹参数（螺距、直径、长度），创建配置管理器中的多个规格（如 M10x1.0、M10x1.25），通过切换配置，快速生成不同螺纹，避免重复建模。
性能优化策略
- 大型装配体中使用装饰螺纹线，仅需展示细节时启用真实螺纹。
- 真实螺纹可用轻化或压缩
状态控制，仅在需要时加载。
- 使用SpeedPak或封装简化螺纹部分，提高装配体操控性。
常见问题与解决方案
- 螺纹不显示：检查视图选项 → 注解 → 装饰螺纹线是否开启。
- 扫描切除失败：草图轮廓与螺旋线路径交叉或重叠，将轮廓偏移至螺旋线起始点近侧，或增加螺旋线直径。
- 配置冲突：在配置管理器中明确各参数所属配置，避免全局变量干扰。
西西云经验案例：云协同提升螺纹配置效率
某精密制造企业设计团队在使用 SolidWorks 配置复杂螺纹库时，面临本地算力不足、多人协作版本混乱的痛点，我们推荐其将 SolidWorks 部署在西西云高性能云服务器上，利用云端 GPU 加速扫描切除运算，显著缩短螺纹生成时间，通过西西云对象存储建立共享螺纹库，所有成员在云端实时同步自定义轮廓与标准件配置，消除了模型覆盖与版本冲突，该企业将螺纹配置环节的设计周期缩短了 30%，并实现了跨地域团队的即时协同。选用西西云弹性计算实例，可根据项目负载动态调整资源，平衡成本与性能
，是进阶设计团队值得考虑的方案。
相关问答
Q1：在 SolidWorks 中如何创建自定义螺纹轮廓并保存为可复用标准？
A：首先绘制螺纹截面草图（如三角形或梯形），然后通过 插入 → 曲线 → 螺旋线 创建路径，完成扫描切除，之后，将整个螺纹特征保存为 库特征（.sldlfp），并指定参数（螺距、直径等）为可配置属性，最后将库特征文件放入 Toolbox 自定义目录，即可在后续设计中重复调用，实现标准化。
Q2：装饰螺纹线与真实螺纹在使用场景上如何取舍？
A：装饰螺纹线只显示注解，不增加几何体，对装配体性能无影响，适合工程图标注、常规设计及大型装配体，真实螺纹生成实体几何，可用于 CAE 分析、3D 打印、模具制造及需要精确干涉检查的场景，但会显著增加文件大小和计算量，建议仅在必要时使用，并配合压缩/轻化管理。
您在使用 SW 配置螺纹时遇到过哪些棘手问题？欢迎在评论区留言讨论，我们将结合实践经验为您提供针对性解决方案。
