飞控日志分析如何入门？，有哪些常见问题？
飞控日志是无人机飞行控制系统记录的运行时数据,用于排查故障、优化性能和分析飞行行为，通过对日志的系统分析，可以定位传感器异常、控制回路问题、通信中断等隐患。
日志包含的核心数据
- 传感器数据：加速度计、陀螺仪、磁力计、气压计、GPS 的原始值和融合后的姿态、位置、速度。
- 控制输出：电机 PWM 值、舵机信号、控制模式切换记录。
- 系统状态：CPU 负载、内存使用、电池电压/电流、剩余电量、飞行模式、GPS 星数、定位精度 HDOP/VDOP。
- 事件标志：解锁/上锁、故障保护触发、校准状态、异常复位、SD 卡写入错误。

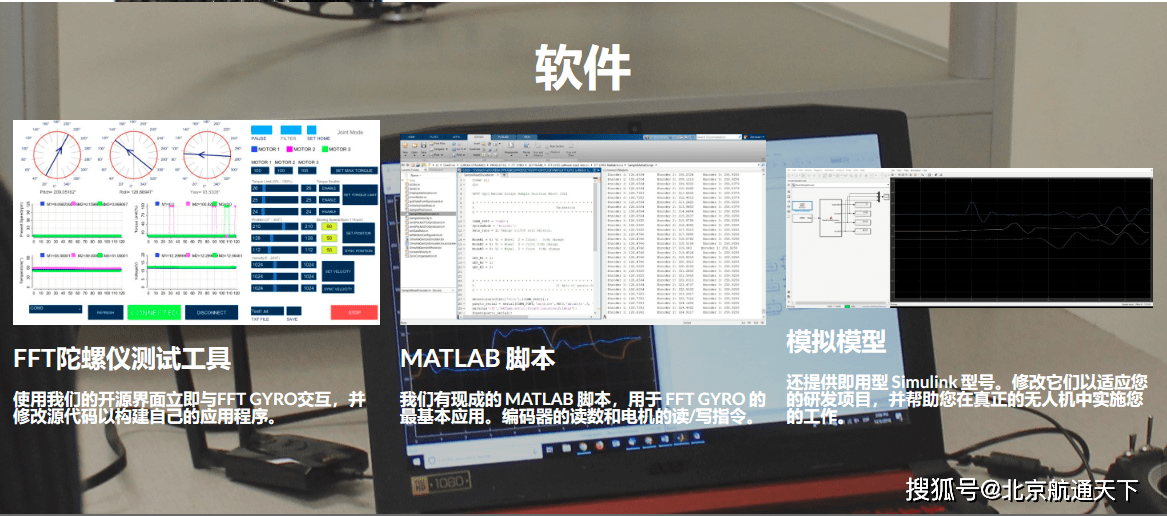

常用分析工具
| 工具 | 适用固件 | 特点 |
|---|---|---|
| Mission Planner (MP) | ArduPilot | 内置日志查看器，可绘制曲线、导出 KML |
| QGroundControl | PX4 | 日志回放，支持 ULog 格式 |
| Flight Review (PX4 在线) | PX4 | 自动评分，输出关键性能指标 |
| PlotJuggler | 通用 | 开源，可自定义多轴图表，支持 CSV/ULog 导入 |
| MATLAB/Octave | 通用 | 适合批量处理和算法验证 |

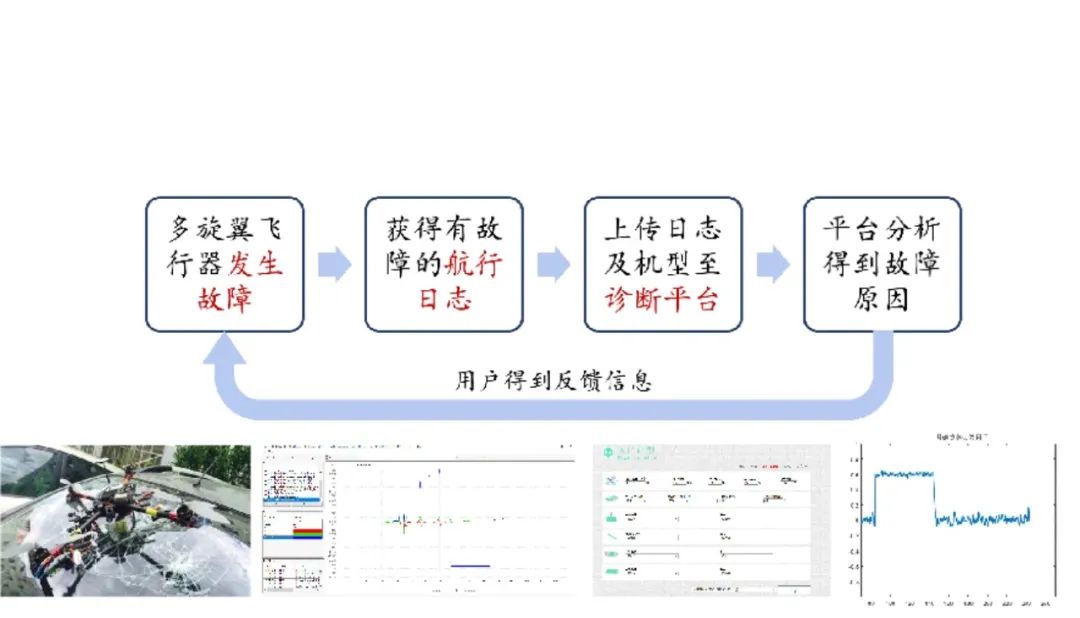

分析流程
概览与异常检测
- 检查是否有致命错误或故障保护事件（如 RC Loss、GPS Glitch、EKF 错误）。
- 观察电池电压曲线：若出现突然下降，可能为连接松动或电池内阻过大。
- 查看 GPS 星数和 HDOP：若星数<10 或 HDOP>2.0，定位可能不稳定。
振动分析
- 提取加速度计高频分量（如 ArduPilot 中的 IMU 陀螺仪频谱）。
- 过度振动会引发 EKF 发散、高度漂移、电机噪声，正常振动幅度应小于 ±3 m/s²（各轴不同）。
控制响应评估
- 对比期望姿态与实际姿态的跟随效果,检查超调量和延迟。
- 检查电机输出是否饱和（PWM 达到最大值），若长时间饱和，表明动力不足或 PID 参数不当。
传感器一致性检查
- 比较 IMU 加速度计与 GPS 速度推算的加速度，检查是否存在偏差。
- 检查磁力计干扰：在日志中查看磁力计原始值是否平滑，若出现不规则跳变，可能为机载电流干扰。
常见问题与日志特征
| 问题现象 | 日志特征 |
|---|---|
| 炸机/失控 | 突然的加速度异常、电机停转、GPS 丢失后 EKF 发散 |
| 高度漂移 | 气压计噪声大、IMU 温度补偿未开启、Sonar 异常 |
| 偏航飘移 | 磁力计校准不良、GPS 航向融合冲突、振动引起 IMU 偏差 |
| 电机抖动 | 电机输出振荡、PID 微分项过大、滤波器截止频率过低 |
预防性分析建议
- 每次飞行后下载日志,即使没有异常，也可作为基线数据。
- 关注 EKF 状态：若 innovation 持续偏大，预示传感器退化。
- 建立日志数据库,记录关键参数（如起飞前偏差、降落前振动水平），便于趋势分析。
相关问题与解答
问题 1：日志中看到 EKF 警告，但飞机没有明显异常，是否需要处理？
解答：EKF（扩展卡尔曼滤波器）警告表示传感器融合存在较大残差，常见于 GPS 短时干扰或磁力计噪声，如果警告持续出现（超过总飞行时间的 10%），建议检查磁力计校准、GPS 天线位置、电源线是否靠近传感器，即使未导致失控，也可能降低定位精度，在复杂环境下增加风险。
问题 2：如何通过日志判断电池是否健康？
解答：主要观察两点：1）飞行中电压下降曲线是否平滑，若出现阶梯式下降或突然跌落，说明电池内阻不均或焊点松动，2）根据放电电流与电压降，计算内阻（R = ΔV / ΔI），并与同型号新电池对比，若内阻超过出厂值 30% 以上，建议更换，检查日志中每节电芯电压（如有平衡线）是否有明显压差，超过 0.1V 则存在不一致。
