高速数据采集系统坏了怎么修，维修方法有哪些？

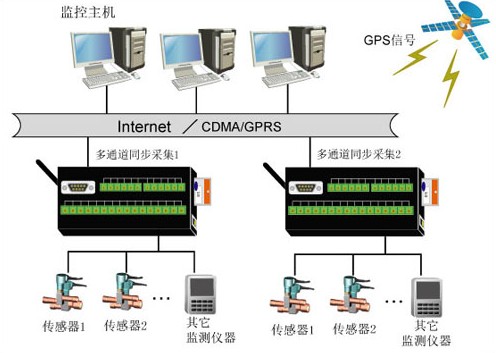

高速数据采集系统在工业测试、科研实验、通信测量等领域至关重要，当系统出现故障时，往往导致数据丢失或测量结果失真，修复过程需要系统性的排查，以下从硬件到软件，由简到繁地介绍故障诊断与维修方法，帮助您逐步恢复系统正常工作。
故障现象初步分类与安全准备
在动手检修前,先记录故障现象：是上电无反应、采集不到数据、数据跳变异常、通信中断，还是偶尔丢点？同时准备万用表、示波器、频谱分析仪、备用电源模块、同型号采集卡（如有）等工具，维修前务必断开所有电源输入，释放静电，避免静电损伤敏感元件。
电源系统检查
电源是高速数据采集系统的基础故障来源,首先测量各供电电压：模拟部分（±5V、±15V等）、数字部分（3.3V、1.8V、1.2V等）、参考电压（如2.5V、4.096V），用示波器观察纹波，高速采集对电源噪声敏感，纹波超过50mV可能引起采样抖动，常见故障：
- 保险丝熔断或电源模块损坏：测量输入端对地电阻，若短路则更换电源模块。
- 电压偏低：检查滤波电容是否漏液、鼓包，或LDO（低压差稳压器）过热失效。
- 纹波过大：更换高频低ESR电容，或在电源输出端加铁氧体磁珠。
时钟与参考信号检查
高速ADC需要低抖动采样时钟,时钟异常会导致采样时钟抖动、频谱杂散、数据错误，用示波器或频谱仪测量时钟源输出（如晶振、PLL输出），正常应为正弦波或方波，频率准确，抖动小于指定值（如1ps RMS），典型问题：
- 晶振停振：测量输出无波形，更换同频率晶振（注意负载电容匹配）。
- PLL失锁：检查参考输入是否丢失，环路滤波器电容是否漏电，重新配置PLL寄存器。
- 时钟分配器信号幅度不足：通过交流耦合电容后信号衰减，需加固或更换驱动芯片。
模拟前端（AFE）与信号调理通道
模拟前端包含放大器、衰减器、滤波器、单端转差分电路等，故障表现为信号幅度不对、偏置电压偏移、噪声增大，排查步骤：

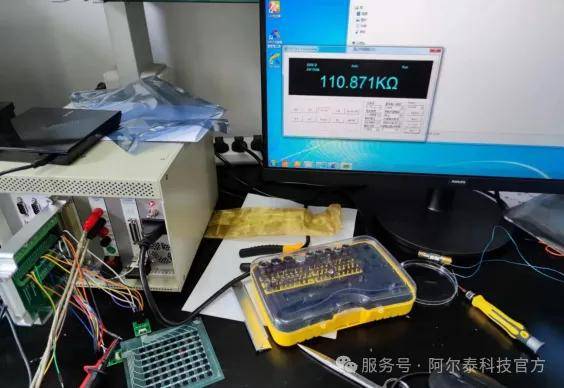

- 用信号发生器输入已知幅度和频率的正弦波,逐级用示波器观测信号路径，从输入端子开始，依次检查保护电路、耦合电容、放大器输出。
- 测量各运算放大器的供电电压,以及同相输入端、反相输入端的直流电平（虚短时相差极小）。
- 检查增益设置电阻是否变值,可以用万用表测量电阻值是否与标称一致。
- 若信号通道中有模拟开关或多路复用器,切换通道后测量导通电阻和泄漏电流。
- 观察滤波器输出,若波形畸变，可能与电容老化或运放带宽不足有关。
ADC（模数转换器）及数字接口
ADC本身是核心器件,但故障率不高，除非过压击穿或热损伤，检查ADC的参考电压是否准确，数字输出（如LVDS、JESD204B接口）信号是否正常。
- 用示波器测量ADC的输出数据时钟和数据线,应看到稳定的数字波形（码型可观察）。
- 若ADC输出全为0或全为1,可能是输入共模电压超出范围，或参考电压丢失。
- 对于JESD204B接口,检查SYNC信号、时钟对齐、是否出现链路错误（可通过读取寄存器或查看错误计数）。
- 注意ADC散热：用手触摸芯片表面温度，过热（超过85°C）可能引起内部失效，需检查散热片或风道。
FPGA/逻辑控制与数据采集
FPGA负责接收ADC数据、缓存、时序控制、与上位机通信，硬件故障较少，但配置或固件问题常见。
- 检查FPGA配置状态：CONF_DONE灯是否正常，JATG是否能识别芯片。
- 用逻辑分析仪或示波器检测FPGA与ADC之间的数据线是否有时序冲突（保持时间不足）。
- 若通过PCIe或USB与PC通信,查看设备管理器是否识别，检查链路协商状态（如PCIe Gen3速率是否降级）。
- 重新加载固件：如果FPGA配置位流损坏，可重新烧写；若掉电后丢失配置，需检查配置芯片（如SPI Flash）及其供电。
软件与驱动故障
软件问题常被误认为是硬件损坏,驱动安装错误、DMA（直接内存访问）缓冲区不足、采样率设置过高、线程优先级冲突等都会导致采集失败。
- 在设备管理器中查看驱动状态,尝试重新安装驱动（注意选择对应操作系统版本）。
- 使用厂商提供的诊断工具（如测试模式、Loopback自检）验证板卡功能。
- 检查软件中的采样参数：采样率是否超过硬件最大能力，触发模式是否正确，时钟源选择是否与硬件匹配。
- 在高采样率下,确保PC的PCIe通道带宽足够，且硬盘写入速度能跟上数据流，避免溢出丢帧。
故障排查表格（常见问题与解决）
| 故障现象 | 可能原因 | 排查顺序与解决方法 |
|---|---|---|
| 上电无反应，指示灯不亮 | 电源模块损坏、保险丝熔断、电源线接触不良 | 测量电源输入端电压，检查保险丝，更换电源模块 |
| 采集数据全为0或恒定值 | ADC参考电压丢失、输入共模电压异常、FPGA接口松动 | 测量参考电压，检查输入信号范围，重新插拔板卡 |
| 数据跳变、噪声大 | 模拟前端滤波电容失效、电源纹波大、时钟抖动 | 用示波器测电源纹波，更换电容，检查时钟源 |
| 通信中断（无法识别设备） | 驱动未安装、PCIe链路降级、固件配置丢失 | 重新安装驱动，检查链路状态，重新烧写固件 |
| 偶尔丢帧，数据不连续 | DMA缓冲区不足、触发设置错误、干扰导致误码 | 增加DMA缓存，调整触发模式，屏蔽干扰源 |
| 开机一段时间后采集停止 | 芯片过热、散热不良、电源模块热保护 | 检查散热片接触，增加风扇，测量电源温度 |
更换与焊接注意事项
如果确定是某个芯片损坏,需要更换，对于高速电路，焊接时注意：
- 使用恒温焊台,温度不超过350°C（避免损伤BGA焊点）。
-
更换ADC或FPGA时,需用热风枪预热，防止焊盘翘起。
- 更换后检查焊点连锡和虚焊,可用万用表测量相邻引脚电阻。
- 对于高频模拟通道,更换后需重新校准（如偏置、增益校准）。
- 记录原始波形和FFT分析,比较修复前后指标是否恢复。
- 定期清理散热风扇,更换老化电解电容。
- 保持环境温度适宜,避免在强电磁干扰下使用。
预防性维护与恢复验证
修复后务必进行长时间压力测试,用已知信号源验证采集精度，建议：
相关问答FAQs
问题1：高速数据采集系统出现数据偶尔跳变，但电源和时钟都正常，可能是什么原因？
解答：这种情况通常源于模拟前端或数字接口的间歇性接触不良，先检查所有连接器（如SMA、BNC、排线）是否松动，使用接点清洁剂擦拭，查看FPGA与ADC之间的数据线上是否有串扰，可以用示波器测量数据线在跳变时是否有毛刺，若问题出现在高频采样时，可能是PCB走线阻抗不匹配导致反射，可在数据线上加源端匹配电阻（如33Ω），软件中的DMA缓存设置过小也会导致数据覆盖，建议将缓冲区大小增加到至少4MB，并检查PC的PCIe链路是否降级（如从Gen3降为Gen2），降级会导致带宽不足而丢点。
问题2：修复后系统在低采样率下正常，但高采样率下丢帧，是什么原因？
解答：高采样率下丢帧通常与数据吞吐量瓶颈有关，首先检查PC的PCIe版本和通道数，例如以10GSPS 12bit采集时，数据速率约为120MB/s，需要确保PCIe Gen2 x4以上带宽，可在软件中查看实际传输速率，与理论值对比，检查硬盘写入速度，高速连续采集应使用SSD，且建议使用RAID0或NVMe盘，FPGA内部的FIFO（先进先出缓存）深度可能不足，导致瞬时数据溢出，可通过修改FPGA代码增加缓存容量，或降低采样率/位宽来缓解，如果系统支持触发模式，可尝试使用“预触发+后触发”模式，减少连续写入压力，检查中断处理优先级，确保DMA中断不被其他设备抢占。
