高速同步数据采集卡如何选择，哪个牌子性价比高？
什么是高速同步数据采集卡
高速同步数据采集卡是一种专业硬件设备,用于同时、高速地采集多路模拟信号并将其转换为数字数据，其核心在于“高速”与“同步”两大特性：高速指采样率可达每秒兆级甚至吉级采样点（MS/s或GS/s），能够捕获快速变化的信号细节；同步则确保多个通道或甚至多块卡之间的采样时刻严格对齐，相位差控制在皮秒或纳秒级，这对于相控阵雷达、多通道声纳定位、高速通信解调等应用至关重要。
与普通数据采集卡相比,高速同步数据采集卡在时钟分配、触发机制、数据缓冲与传输路径上都有专门设计，通常采用高稳定性参考时钟源（如OCXO或TCXO）和低抖动PLL实现多通道间同步，并支持级联扩展以构建大规模同步采集系统。
工作原理与关键技术

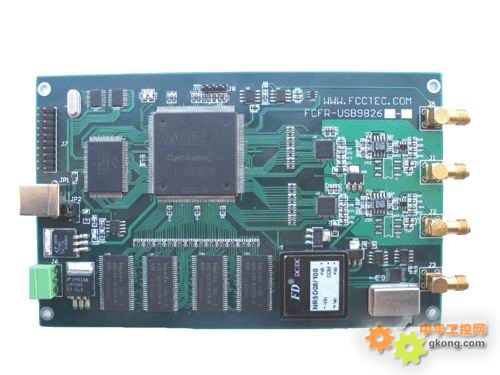

高速模数转换
高速同步采集卡的核心是高速ADC芯片，常见架构包括流水线式ADC（用于8~16位分辨率、数百MS/s采样率）和时间交织ADC（用于更高采样率如GS/s级别），ADC将模拟信号转换为数字码流，其分辨率（位深）决定了动态范围，采样率决定了可测量的最高信号频率（需满足奈奎斯特定理）。
多通道同步机制
同步是区别于普通采集卡的关键,典型实现方式包括：
- 共享时钟：所有通道使用同一参考时钟，通过扇出缓冲器分配，保证采样时钟边沿对齐。
- 触发同步：采用星形触发或总线触发，使各通道或各卡在同一时刻开始采集，避免时间偏移。
- 自动校准：部分高端卡具备内部延迟调整电路，可手动或自动补偿走线、器件引起的微小相位差，实现皮秒级同步精度。
高速数据传输
为将海量数据实时传输至主机,高速同步采集卡多采用PCI Express（如PCIe 3.0 x8或x16）、PXI Express或万兆以太网接口，卡上通常配备大容量板载缓存（如1GB~4GB DDR4 SDRAM），用于突发采集时暂存数据，避免因总线拥塞导致数据丢失。
时钟与触发分级
在大型系统中,多块卡可能通过时钟背板或外部参考输入实现机箱级同步，配合SMA接口连接外部时钟源与触发信号，确保系统整体时间一致性。

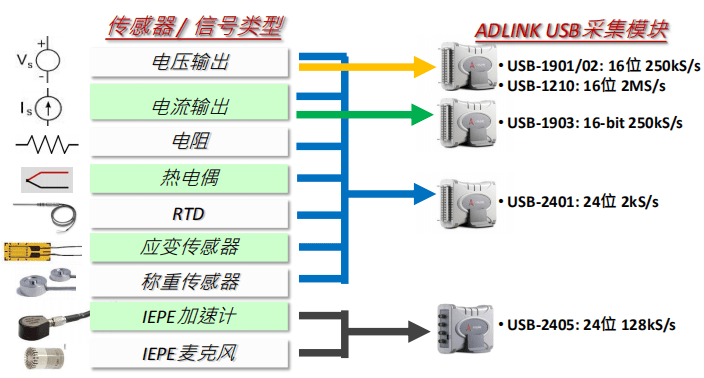

主要性能指标与选型考量
| 指标 | 说明 | 典型范围 |
|---|---|---|
| 采样率 | 每通道每秒采样的点数 | 10 MS/s ~ 10 GS/s |
| 分辨率 | ADC位数，影响动态范围与噪声 | 8 bit ~ 16 bit |
| 通道数 | 可同步采集的信号数量 | 2 ~ 64通道（单卡） |
| 同步精度 | 通道间采样时钟的相位差 | 皮秒级（<10 ps）至纳秒级 |
| 板载存储 | 缓存深度，用于突发采集 | 256 MB ~ 4 GB |
| 输入带宽 | 模拟前端可处理的信号频率 | 20 MHz ~ 4 GHz |
| 接口类型 | 与主机通信方式 | PCIe、PXIe、USB 3.0、以太网 |
选择时需根据信号特征（最高频率、幅度范围）、所需通道数、同步精度要求及预算综合权衡。雷达包络捕获可能只需8位分辨率但需要极高采样率（>1 GS/s），而振动分析则需16位分辨率但采样率较低（1~2 MS/s）。
主要应用领域
- 通信与雷达测试：5G/6G基带信号分析、MIMO信道探测、相控阵波束形成验证，多通道同步可真实还原阵列天线各单元的相位关系。
- 声纳与水声探测：多阵元接收阵列需同时采样，通过时延估计实现定向，同步精度直接影响定位精度。
- 生物医学信号采集：脑电图（EEG）多通道、神经电生理记录、超声成像，要求低噪声且多通道时间对齐。
- 高速自动化测试：半导体测试、电源纹波测量、高速总线协议分析，需捕获瞬态事件并还原波形。
- 物理实验与粒子探测：高能物理实验中的探测器信号读取，时间戳精度要求极高。
系统集成与软件开发
高速同步数据采集卡通常提供完整的驱动与API（如C/C++、LabVIEW、Python），支持配置采样率、通道增益、触发模式、时钟源等，部分厂家还提供实时数据流处理功能，在FPGA上实现数字滤波、FFT、峰值检测等，减轻主机负担，对于多卡同步，需关注厂商提供的同步扩展套件，包括专用同步电缆、时钟分配模块与软件校准工具。
未来发展趋势
- 更高采样率与更宽带宽：随着半导体工艺进步，ADC采样率持续向百吉赫兹迈进，直接射频采样成为可能，可简化模拟下变频链路。
- 多通道高密度集成：单卡通道数不断增加，同时保持皮秒级同步，适应大规模MIMO与相控阵需求。
- 板载实时处理与AI加速：FPGA中嵌入深度学习推理单元，可在采集同时完成异常检测、信号分类，实现边缘智能。
- 软件定义架构：通过重配置FPGA，同一卡可适应不同应用场景（如雷达、通信、测试），提高灵活性。
相关问答FAQs
问题1：如何确定所需采样率？是不是越高越好？
采样率的选择取决于被测信号的最高频率,根据奈奎斯特定理，采样率至少为信号最高频率的两倍，但实际应用中建议保留3~5倍余量以还原信号细节，测量100 MHz的模拟信号，最低需200 MS/s，但推荐使用500 MS/s以上，采样率并非越高越好：过高的采样率会带来数据量激增，对存储和传输带宽要求更高，同时可能增加系统成本与功耗，如果仅需分析信号包络或低频成分，盲目提高采样率反而浪费资源，应基于信号带宽、所需时间分辨率以及系统预算综合权衡。
问题2：多块高速同步数据采集卡如何实现精确同步？需要额外硬件吗？
多卡同步一般通过时钟级联与触发信号共享实现，通常需要以下硬件支持：
- 同步时钟分配模块：将外部高稳参考时钟（如10 MHz）扇出至各卡，或采用主卡时钟输出、从卡锁相环跟随的方式。
- 触发总线连接：使用专用触发线缆与背板，确保各卡同时收到触发信号，避免延迟差异。
- 延迟自动校准：部分高端系统内置相位调整电路，可通过软件测量各卡时钟边沿偏移并进行数字补偿，达到皮秒级同步精度。
厂商通常提供同步扩展套件（如NI的PXIe同步模块、Spectrum的Star-Hub集线器），可简化连接并保证性能，在软件层面，需配置所有卡使用同一时钟源与触发模式，并在初始化时进行校准，实现多卡同步确实需要额外硬件（时钟分配器、同步电缆等），但选购时应注意卡本身是否支持同步扩展，以及是否提供明确的同步方案。
