高速DSP图像处理技术是什么，怎么实现？
高速DSP图像处理技术
高速DSP（Digital Signal Processor）图像处理技术是指利用专用数字信号处理器，结合优化的硬件架构与算法，实现对图像数据的高速采集、实时处理与分析的技术，随着成像分辨率的提升和实时性要求的严苛，传统通用处理器（CPU）在功耗和效率上难以满足需求，而高速DSP凭借其独特的哈佛结构、多级流水线、专用乘法累加单元（MAC）以及超长指令字（VLIW）等特性，在嵌入式图像处理领域占据了重要地位，该技术广泛应用于工业视觉、自动驾驶、医学影像、航空航天等场景，能够以低功耗、低延迟完成从像素级预处理到高层语义理解的复杂任务。
硬件架构详解
哈佛结构与改进
DSP采用哈佛架构,程序存储器和数据存储器分离，并拥有独立的地址总线和数据总线，允许在一个指令周期内同时取指和访问数据，显著提高了吞吐量，改进型哈佛结构进一步支持在程序和数据空间之间进行数据交换，增强了灵活性，TI的C6000系列DSP常使用两级缓存架构，其中L1程序缓存和数据缓存独立，L2为统一缓存，可配置为SRAM或Cache，以适应不同应用对内存的要求。
多核与并行处理
现代高速DSP普遍集成多个核心,每个核心具备多个功能单元，支持VLIW并行发射多条指令，TI C66x内核每个周期可发射8条指令（包括4个MAC操作），并支持SIMD操作，允许一条指令同时处理多个数据，多核通过共享内存、硬件信号量或快速中断机制实现任务级并行，常见做法是将一帧图像分割成若干区域，每个核心处理一个区域，或者将流水线不同阶段分配给不同核心，这种架构使得DSP在处理高分辨率视频（如4K/60fps）时依然保持实时性。
专用指令与外围接口
DSP拥有丰富的专用指令：单周期乘加、FFT位反转、饱和运算、循环寻址等，大幅加速了滤波、卷积、频谱分析等常见图像处理操作，集成的DMA控制器可独立于CPU进行数据搬运，结合乒乓缓存技术，实现数据持续流动，避免CPU等待，视频端口（如BT.656、MIPI CSI）、千兆以太网、PCIe等高速接口使DSP能够直接与摄像头、雷达、通信模块连接，构建完整的处理系统。
优化方法
算法级优化
- 循环展开与软件流水：通过展开循环减少分支开销，利用软件流水技术重叠不同迭代的指令执行，提高流水线填充率，在3×3卷积中，展开循环并用SIMD提取数据，可获得数倍加速。
- 数据打包与对齐：利用DSP宽字加载指令（如64位或128位），一次读取多个像素，减少内存访问次数，将数据对齐到缓存行边界，避免跨行访问导致的性能损失。
- 内联汇编与指令选择：对于关键瓶颈，使用汇编直接控制寄存器、条件执行和并行指令，充分发挥硬件潜力，利用DSP的饱和运算指令实现图像增强中的像素钳位，比C语言快若干倍。
系统级优化
- DMA与乒乓缓冲：配置DMA在外部存储器与内部缓存之间传输数据，通过两个缓冲区交替工作，确保CPU始终处理就绪数据，隐藏传输延迟，在视频流处理中，典型做法是使用两帧缓冲区，一帧采集，一帧处理，通过帧中断同步。
- 缓存管理：合理设置缓存策略，对关键数据使用锁定或旁路，避免被频繁替换，将滤波器系数锁定在L1缓存中，每次处理时直接命中。
- 多核任务划分：将图像处理管线分解为独立阶段，如边缘检测、特征提取、目标分类，分别映射到不同核心，并通过共享内存进行数据传递，实现负载均衡，对于数据依赖强的任务，可采用流水线模式，每个核心处理连续帧的不同阶段。
应用领域
工业机器视觉
在高速产线上,DSP用于实时缺陷检测、尺寸测量和二维码识别，在每分钟检测1000个元件的场景中，DSP能够在1ms内完成图像采集、滤波、阈值分割和特征匹配，其确定性的实时响应比GPU更可靠，低功耗特点使其适合集成在小型工业相机内部。
智能驾驶辅助系统（ADAS）
DSP处理多路摄像头和雷达数据,实现车道保持、行人检测、交通标志识别等，TI的TDA4平台集成了DSP、深度学习加速器（C7x）和GPU，在10W功耗下可完成8路摄像头数据的实时处理，支持L2+级别的自动驾驶功能，DSP的浮点计算能力与低延迟特性在目标跟踪和传感器融合中尤为关键。
医学影像处理
在超声成像中,DSP完成波束形成、包络检测和降噪，每帧重建时间小于10ms，使医生能够实时观察，在数字X光及CT中，DSP用于图像重建和增强，利用其快速FFT能力实现并行投影反投影，大幅缩短诊断时间。
航空航天与遥感
卫星搭载的DSP处理高光谱或多光谱图像,完成数据压缩、目标检测和地理配准，由于航天环境对功耗和可靠性要求极高，DSP的固定功能和低功耗特性优于FPGA和GPU，在Hyperspectral成像中，DSP通过实时处理减少下传数据量，减轻地面负担。

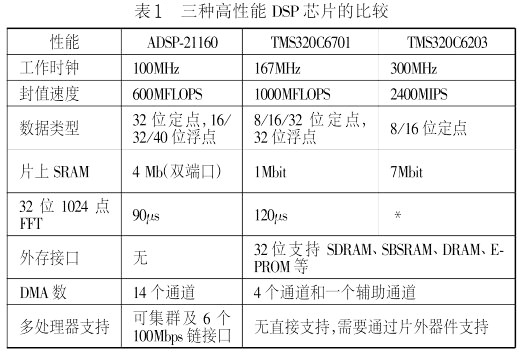

与FPGA、GPU的对比
| 特性 | 高速DSP | FPGA | GPU |
|---|---|---|---|
| 功耗 | 1-15W（低） | 5-30W（中） | 75-300W（高） |
| 实时性（延迟） | 微秒级 | 纳秒级（硬实时） | 毫秒级（受驱动影响） |
| 峰值计算能力 | 中等（~100 GOPS） | 高（可定制数据通路） | 极高（~10 TFLOPS） |
| 编程难度 | 中等（C/汇编，捷径多） | 高（HDL/HLS，调试复杂） | 中等（CUDA/OpenCL，但显存管理繁琐） |
| 灵活性 | 中（固定ISA） | 高（可重构逻辑） | 中（固定流水线，受限显存） |
| 并行粒度 | 指令级+数据级 | 细粒度（LUT、DSP Slice） | 大规模SIMD（线程级） |
| 典型应用 | 复杂算法（目标跟踪、波束形成） | 高速接口、预处理、协议实现 | 深度学习训练、大规模渲染 |
未来发展趋势

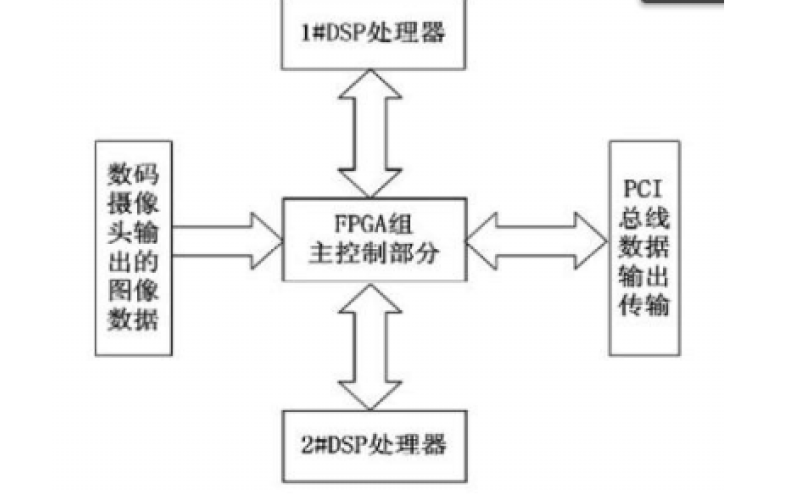

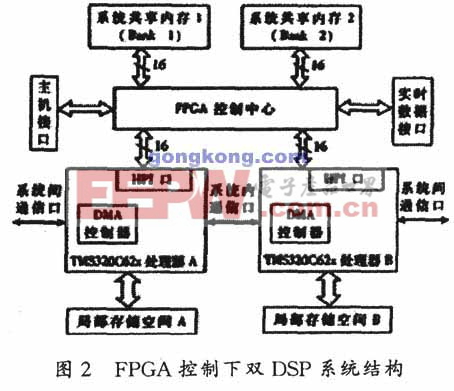

高速DSP将向异构融合SoC发展,集成ARM核心、神经网络加速器、GPU和FPGA逻辑，形成统一平台，TI TDA4VM和NXP i.MX RT系列已集成矩阵加速器，支持边缘AI推理，DSP的编程模型趋于简化，如OpenCL、SYCL等标准被引入，降低开发门槛，DSP与FPGA的协同设计将更加紧密，通过高速SerDes连接，实现“FPGA做预处理 + DSP做复杂算法”的典型架构，兼顾灵活性与效率，在自动驾驶、机器人、可穿戴设备等对功耗和实时性敏感的领域，高速DSP图像处理技术仍将长期扮演核心角色。
相关问答FAQs
Q1: 高速DSP在图像处理中相比通用CPU有哪些核心优势？
A1: 高速DSP最大的优势在于其架构针对信号处理高度优化：硬件乘法累加单元可单周期完成乘加，VLIW与SIMD支持指令级并行，软件流水和循环展开技术能充分利用硬件资源，这些特性使得DSP在相同主频下执行卷积、滤波、FFT等运算的速度比通用CPU快数倍至数十倍，同时功耗远低于CPU，因此非常适合嵌入式实时图像处理，DSP的确定性实时响应（无操作系统的复杂调度）也使其在工业实时控制中更具可靠性。
Q2: 在进行DSP图像处理项目时，软件优化通常需要注意哪些方面？
A2: 软件优化是发挥DSP性能的关键，通常从以下几个方面入手：1. 算法设计：选择计算复杂度低且适合DSP并行的算法，例如使用积分图加速直方图均衡，或采用固定点运算替代浮点以提高效率，2. 数据访问：利用DMA进行乒乓传输，避免CPU参与数据搬运；将数据对齐到缓存行边界，并合理配置缓存策略，将高频数据锁定在L1缓存中，3. 循环优化：展开循环、软件流水、使用内联汇编替代瓶颈代码，注意减少循环内分支和函数调用，4. 多核调度：将任务合理分解到不同核心，并通过共享内存和信号量实现同步，避免数据竞争，一般的经验是，未优化的C代码只能发挥DSP峰值性能的10%-20%，而经过系统优化后可达60%-80%，因此优化工作不可忽视。
