高速AD来不及存储的原因是什么，如何解决
高速ADC（模数转换器）在数据采集系统中的核心瓶颈之一是“来不及存储”，当采样率高达数GSa/s甚至更高时，数据流产生速度远超普通存储器件（如RAM、硬盘）的写入能力，导致数据丢失或系统失效，这一问题的本质在于数字域的数据吞吐率与物理存储介质之间的速率不匹配，以下从成因、解决方案、技术实现及未来趋势等方面展开详细分析。
原因分析
高速ADC输出数据速率取决于采样率与位宽，一款12位、4GSa/s的ADC，其原始数据率达 ( 4 times 10^9 times 12 = 48 , text{Gbps} )（约6 GB/s），常规存储接口如SATA III（约600 MB/s）或PCIe 3.0 x4（约4 GB/s）均难以直接匹配，即使采用多通道并行传输，存储介质本身的写入速度（如NAND闪存典型写入速度在几百MB/s）也远低于ADC输出速率，数据总线宽度、时钟频率以及系统总线的争用都会进一步限制存储带宽，缓存深度不足时，数据会在短时间内填满FIFO，后续数据被丢弃,造成不可恢复的采样盲区。
常见解决方案
针对高速数据流无法实时存储的问题，通常采用“缓存-降速-写入”的流水线策略,具体方案包括：
- 硬件缓存栈：在ADC与存储单元之间插入高速暂存器，如FPGA内嵌的Block RAM（BRAM）、UltraRAM或外部SRAM/DDR SDRAM，缓存的作用是吸收数据突发，将连续高速流转化为离散的、可被慢速存储设备接受的写操作，当ADC输出持续1 μs时，数据总量约6 MB，若缓存容量为8 MB，则可完整暂存该段数据，随后由低速接口（如PCIe）在数毫秒内写入硬盘。
- 乒乓操作：使用两组缓存交替工作，一组写入时另一组读出，消除等待时间，实现无缝数据流管理,这对于连续采集场景至关重要。
- 数据压缩与降采样：在满足应用需求的前提下，对数据进行无损压缩（如LZ4、Huffman）或抽取降采样，减少数据量，但压缩算法本身会引入延迟和处理开销，不适合极高速率；降采样则可能丢失高频信息。

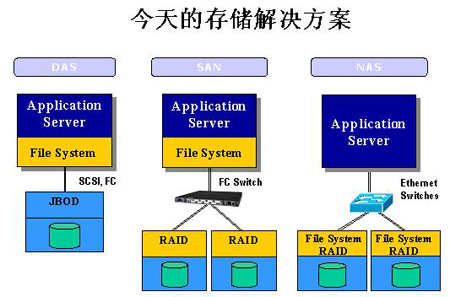

- 高速存储接口：采用PCIe 4.0/5.0、NVMe SSD、或专用存储阵列，将写入带宽提升至10 GB/s以上,但成本与功耗显著增加。
- 实时处理与存储分离：仅存储关键特征或触发事件前后的数据，而非全部原始数据，例如雷达或通信系统中，通过FPGA进行数字下变频（DDC）、脉冲压缩等处理,大幅降低数据速率后再存储。
技术实现细节

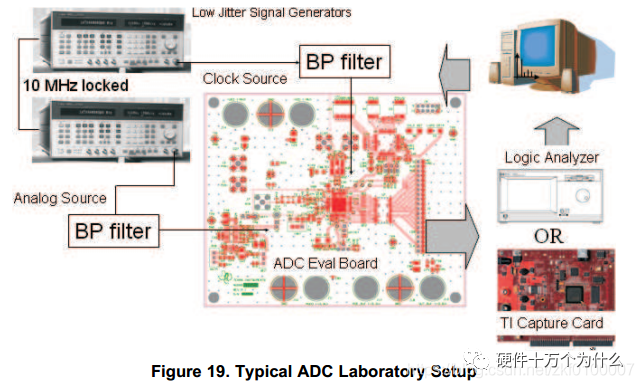

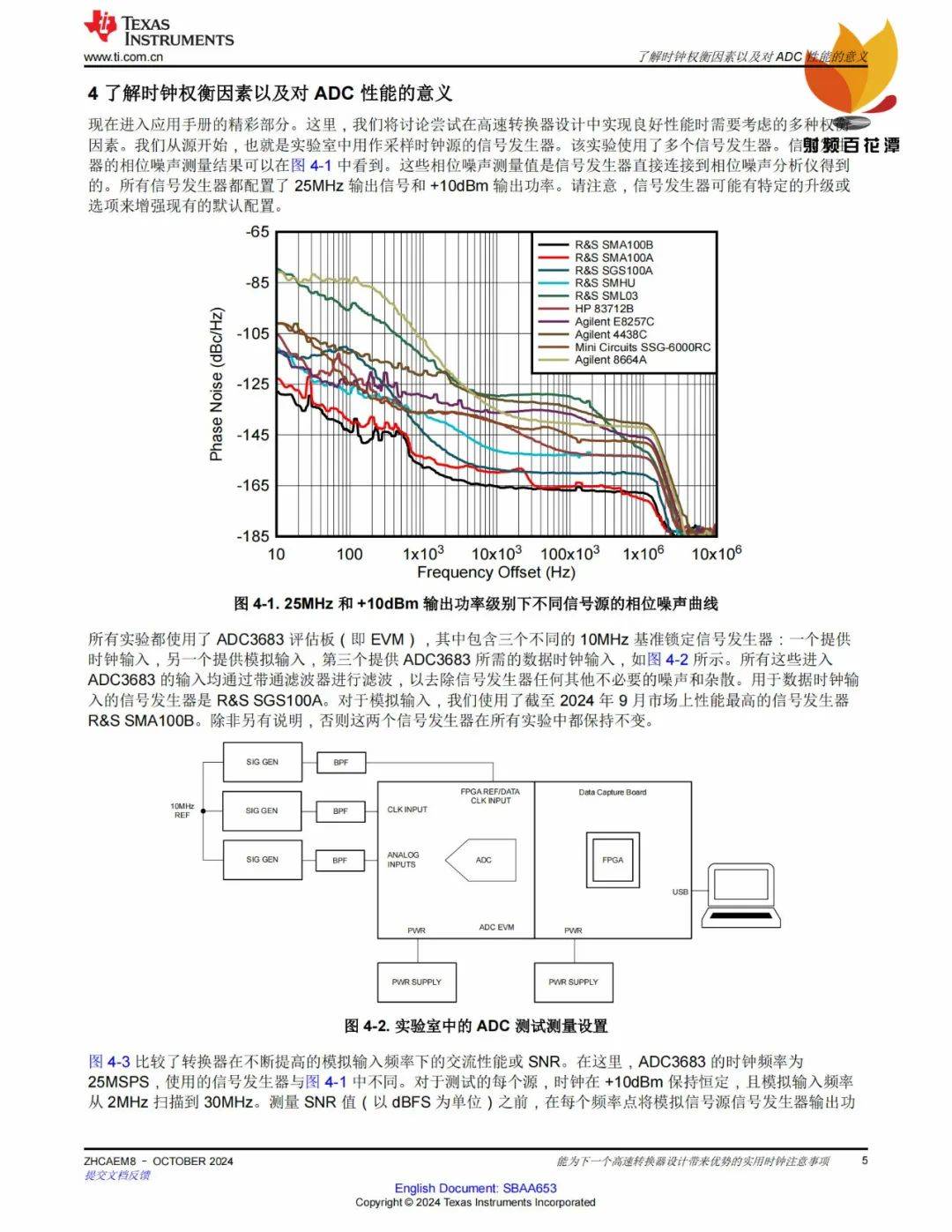

在FPGA为主控的采集系统中，典型的信号链如下：ADC → JESD204B接口 → FPGA → 缓存控制器 → 存储介质，JESD204B是高速串行接口，速率可达12.5 Gbps，简化了多通道布线，FPGA内部通过高速收发器接收数据,并利用其逻辑资源构建数据分配与缓存管理模块。
缓存选择应考虑容量、带宽与延迟,下表对比常用缓存方案：
| 存储类型 | 典型容量 | 读/写带宽（单芯片） | 延迟 | 适用场景 |
|---|---|---|---|---|
| FPGA BRAM | 几MB以内 | 几十GB/s | 纳秒级 | 短时、低延迟缓存 |
| 外部SRAM（QDR） | 几十MB | 10-20 GB/s | 亚纳秒级 | 中等深度高速缓存 |
| DDR4 SDRAM | 几百MB到几GB | 可达25 GB/s（双通道） | 几十纳秒 | 长时连续采集 |
| HBM（高带宽内存） | 几GB到十几GB | 数百GB/s | 纳秒级 | 高端FPGA或GPU加速 |
实际工程中常采用多级缓存：先用超高速SRAM或BRAM应对ADC原始数据突发，再通过DDR4 SDRAM进行大容量缓冲，最后以PCIe DMA方式写入SSD，在4 GSa/s 12位采集系统中，可设计1 MB BRAM作为一级缓存，开挂2 GB DDR4作为二级缓存，PCIe 3.0 x8作为传输通道，实现连续约0.5秒的完整数据存储。
对于超高速场景（如采样率>10 GSa/s），需使用Interleaved ADC（时间交织）技术，但此类ADC通常输出多路并行数据，每条通道速率降低，便于缓存，FPGA内需精细处理数据对齐与校准,避免交织误差。
软件与系统层面的优化
除硬件外，操作系统与驱动对存储性能影响显著，采用实时操作系统（如RT-Linux）或裸机程序，避免中断和上下文切换造成的延迟，使用大页内存、直接内存访问（DMA）和零拷贝技术，减少CPU干预，文件系统方面，可选用原始块设备写入或自定义日志结构文件系统,跳过文件系统开销。
未来趋势
随着5G通信、太赫兹雷达、量子计算等应用需求，ADC采样率持续攀升（如TI ADC12DJ5200RF达10.4 GSa/s），存储瓶颈催生新技术：光学存储（如全息存储）理论上可达TB/s级；Compute Express Link（CXL）等新型互连协议允许内存池化，扩展缓存资源；片上存储（如FPGA内嵌HBM）不断集成，使单芯片能处理数十GB/s数据流,AI辅助的压缩与预测算法有望在极低资源消耗下进一步降低数据率。
相关问答FAQs
Q1: 高速ADC采集时，如何判断当前存储系统是否足够快？
A1: 可通过计算理论数据率并与存储系统持续写入带宽对比，ADC数据率 = 采样率 × 位宽；存储带宽可从接口规范（如PCIe Gen3 x8提供约8 GB/s）和存储介质规格（如NVMe SSD持续写入可达5 GB/s）估算，若数据率超过存储带宽，则必然出现丢失，实际测试中，可通过监控缓存占用量（如FIFO水位）或加入已知测试信号,观察恢复数据是否完整来验证。
Q2: 为什么FIFO是高速ADC存储中不可或缺的元件？
A2: FIFO（先进先出存储器）在高速采集系统中起到速率匹配与瞬时缓冲的作用，ADC输出数据是连续的，但存储接口（如PCIe）通常以突发块（burst）方式传输，且存在总线仲裁、协议开销等不确定延迟，FIFO可以吸收这些间歇性阻塞，保证数据流平滑，FIFO的“空/满”标志可触发背压机制，防止溢出，在FPGA中，FIFO通常由BRAM实现，具有纳秒级响应,是连接高速数据源与低速存储器的理想桥梁。
