高速AD来不及存储怎么办？，是什么原因？
高速ADC在数据采集系统中扮演核心角色，但“来不及存储”是一个常见挑战，当ADC的采样率极高时，数据生成速度远超存储系统的写入能力，导致数据丢失或系统性能下降，以下从根源、影响和解决方案进行全面分析。
高速ADC的数据率取决于采样率和分辨率，一个12位ADC以2 GSPS采样，输出数据率为24 Gbps，即3 GB/s，对于多通道系统，如8通道，总数据率可达24 GB/s，如此高速的数据流，对存储系统提出极高要求，存储系统包括缓存和主存，缓存通常使用SRAM或FIFO，主存使用DDR或Flash，但SRAM容量小，DDR带宽有限，Flash写入慢,导致数据难以实时存储。
原因分析：高速ADC来不及存储的根源在于数据率与存储带宽不匹配，具体因素包括采样率过高，现代ADC可达几十GSPS，如TI ADC12DJ3200支持3.2 GSPS，数据率高达38.4 Gbps，ADI的AD9213支持12位3 GSPS；存储接口瓶颈，PCIe 3.0 x16带宽约16 GB/s，而DDR4-3200双通道带宽约51.2 GB/s，但实际写入受内存控制器和总线效率限制，通常只有70%左右；缓冲容量不足，FIFO深度通常为几KB到几MB，对于持续高速数据流，很快填满，例如1 MB FIFO在3 GB/s下仅能缓存0.3 ms的数据；系统延迟，数据路径中的延迟如JESD204B接口的延迟、FPGA内部逻辑延迟、DMA传输延迟，累积起来降低有效带宽；软件开销，操作系统或驱动层处理数据时引入额外延迟，如中断处理、数据拷贝；协议开销，如JESD204B有8B/10B编码，增加20%数据量,PCIe有TLP开销。
影响：数据丢失导致采集不完整，在科研测试中使结果无效，在工业系统中导致误判，在示波器中，波形捕获率降低；在雷达中，目标信息丢失；在通信测试中,误码率升高。

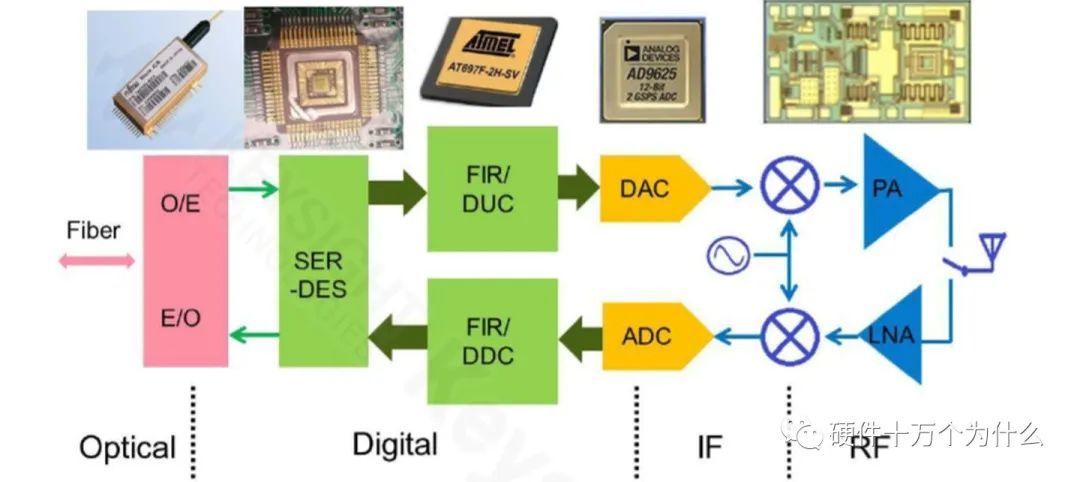

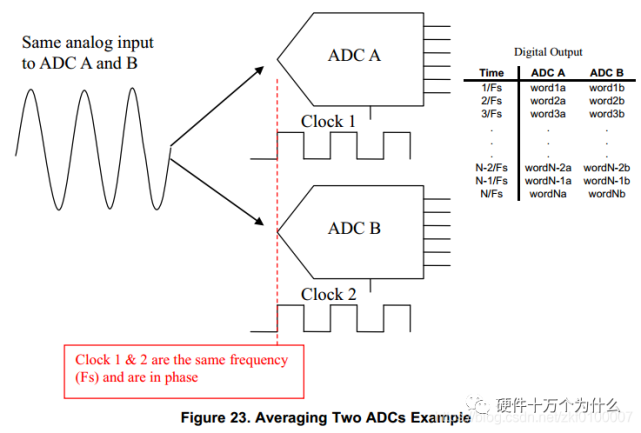

解决方案：解决这一问题需要综合优化硬件和软件，以下详细描述各方案，采用高速存储介质，使用HBM直接集成在FPGA或ADC封装内，提供极高带宽，例如Xilinx的FPGA支持HBM，带宽可达460 GB/s，容量可达16 GB，HBM通过三维堆叠实现，减少走线延迟，增强缓冲，使用大容量FIFO，如IDT72V系列，深度达1-4 MB，配合乒乓操作，实现无缝数据流，乒乓操作使用两个FIFO，一个写入时另一个读取，轮流切换，数据压缩，采用无损压缩算法，如LZ4，可压缩率2:1以上，或使用有损压缩如Δ-modulation或截断低位，但需权衡精度，在FPGA中实现实时压缩，降低数据率，降采样，在ADC后接数字滤波器，如CIC滤波器，降低采样率，减少数据率，例如在软件无线电中，数字下变频将射频信号降为基带，数据率降低几十倍，并行存储，使用多个DDR4通道，如四通道DDR4-3200提供约102.4 GB/s带宽，或使用NVMe SSD RAID，如8块NVMe SSD阵列，带宽可达56 GB/s，但需注意负载均衡，实时处理，在FPGA或GPU中处理数据，仅存储结果，例如在频谱分析中，FFT后存储频谱，数据量减少N倍，在雷达中，脉冲压缩后存储目标点迹，触发存储，使用硬件触发，只在事件发生时存储，如数字示波器中的触发模式，减少连续存储需求，优化数据路径，使用DMA直接传输，减少CPU干预，提高吞吐量，使用AXI总线流水线,降低延迟。
以下表格详细比较了常见存储方案：
| 存储方案 | 典型带宽 | 容量 | 延迟 | 功耗 | 成本 | 适用场景 |
|---|---|---|---|---|---|---|
| SRAM FIFO | 50-100 GB/s | 1-10 MB | 1-2 ns | 高 | 高 | 短时缓冲 |
| DDR4 | 20-100 GB/s | 1-64 GB | 10-20 ns | 中 | 中 | 主存储 |
| DDR5 | 50-200 GB/s | 1-128 GB | 10-15 ns | 中 | 中 | 高速采集 |
| HBM2e | 200-400 GB/s | 2-16 GB | 5-10 ns | 低 | 高 | 高带宽紧耦合 |
| GDDR6 | 100-500 GB/s | 1-16 GB | 10-20 ns | 高 | 中 | 图形处理 |
| NVMe SSD | 3-14 GB/s | 5-30 TB | 10-100 μs | 低 | 低 | 大容量 |
从表格看，HBM和GDDR6提供高带宽，但容量有限；DDR5平衡带宽和容量；NVMe SSD适合大容量但带宽低，系统通常采用分层存储：FIFO缓冲短时数据，DDR作为主存,SSD用于长期存储。
在实际应用中，例如示波器，使用高速ADC和FIFO，配合触发存储，实现高捕获率，如Tektronix DPO70000系列使用12位ADC，采样率50 GSPS，通过专用ASIC和FIFO存储波形，雷达，使用数字下变频降采样，仅存储I/Q数据，例如相控阵雷达使用多通道ADC，通过FPGA波束形成后存储数据，通信，使用FPGA实时解调，存储解调后的数据，例如5G OTA测试中，使用高速ADC采集，然后解调并存储误码率等指标，科研，在粒子物理实验中，高速ADC采集探测器信号,通过触发存储事件片段。
高速ADC来不及存储是一个多维度问题，需要从数据率、存储带宽、系统架构等方面入手，通过采用高速存储、缓冲优化、数据压缩和实时处理,可以有效解决。
相关问答FAQs：
Q1: 如何计算高速ADC所需的最小存储带宽？
A1: 最小存储带宽应等于ADC的输出数据率，即采样率乘以分辨率位数，再除以8（转换为字节），2 GSPS 12位ADC的数据率为3 GB/s，考虑系统开销，如编码开销（JESD204B的8B/10B增加20%），实际带宽需求为3.6 GB/s，若使用多通道，需乘以通道数，备份带宽建议留20%余量,以应对峰值和延迟。
Q2: 在高速数据采集系统中,FIFO深度如何确定？
A2: FIFO深度取决于数据率峰值和存储系统响应时间，若ADC数据率为3 GB/s，主存写入带宽为1.5 GB/s，则数据率差为1.5 GB/s，假设存储系统最大延迟时间为10 ms（包括DMA设置、总线仲裁等），则FIFO深度需至少1.5 GB/s × 10 ms = 15 MB，但通常留有余量，并考虑使用双FIFO乒乓操作，深度可减半，FIFO深度还应考虑数据包大小和突发模式,以确保无溢出。
