高速数据采集系统如何看配置？，有哪些参数需要关注

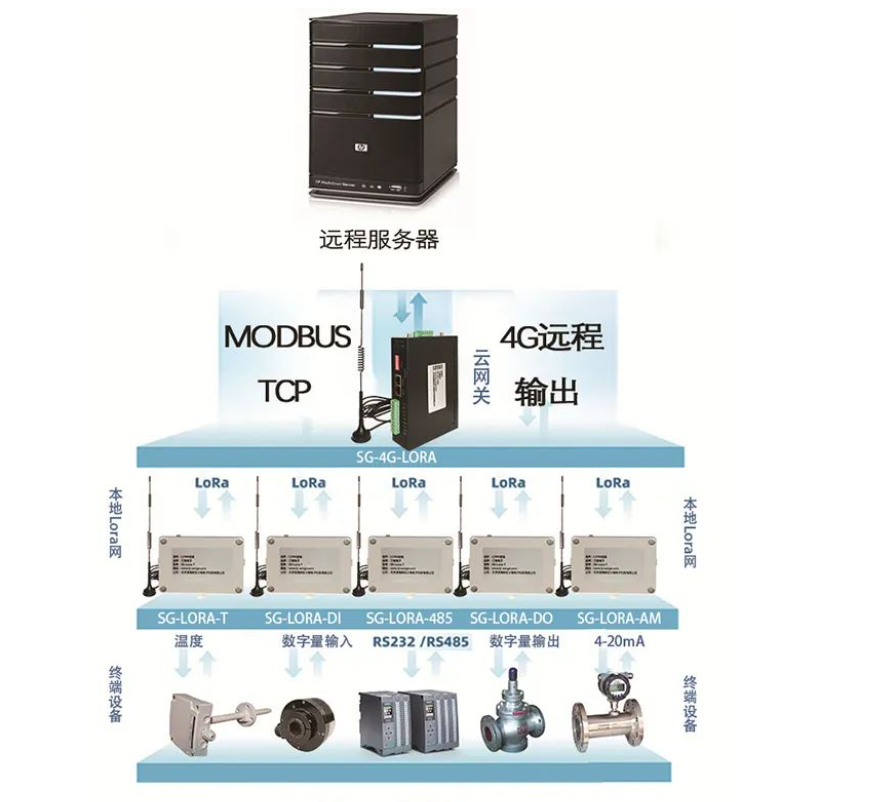

高速数据采集系统是连接模拟世界与数字信号处理的核心桥梁,广泛应用于雷达、通信、电子测试、生物医学成像、粒子物理研究等领域，系统的配置参数直接决定了它能否准确捕获目标信号、能否满足实时处理需求，以及整个系统的成本与复杂度，在评估或选购高速数据采集系统时，需要从采样率、分辨率、通道数、模拟带宽、存储深度、触发能力、动态性能等多个维度进行综合考量，以下内容将详细解析如何看配置，并结合实际应用场景给出选择建议。

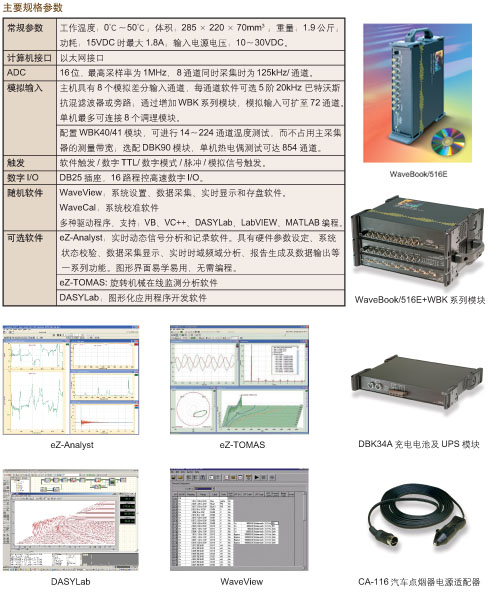

核心配置参数解析
采样率
采样率是系统每秒钟采集的样本点数,单位通常为MS/s（兆样本每秒）或GS/s（吉样本每秒），根据奈奎斯特采样定理，采样率必须至少为信号最高频率成分的两倍，才能无失真地重建原始信号，在实际工程中，为了留有余量并满足抗混叠滤波器的过渡带，采样率通常取信号最高频率的2.5～5倍，对于100 MHz的模拟信号，一般需要250 MS/s以上的采样率，高速数据采集系统常见的采样率范围从几十MS/s到数十GS/s，选择时需根据信号频率、脉冲宽度、定时精度等需求确定。
分辨率（位深）
分辨率指ADC（模数转换器）的位数，决定系统的量化精度，常见位深有8位、10位、12位、14位、16位等，每增加1位，量化电平数翻倍，理论动态范围增加约6 dB，但高分辨率往往伴随采样率上限的降低，且成本显著上升，16位ADC的采样率通常低于数百MS/s，而8位ADC可达数十GS/s，选择时需要在采样率与分辨率之间权衡：对于高频信号，8位或10位足够；对于需要高动态范围的精密测量，则需12位以上。
模拟带宽
模拟带宽指采集系统前端模拟通道（包括放大器和抗混叠滤波器）能够通过的信号频率范围，通常定义为幅度衰减至-3 dB时的频率，带宽必须大于或等于感兴趣的信号最高频率，否则会引起信号幅度失真和相位畸变，对于高速采集系统，带宽与采样率相关，但并非直接等同，一台采样率为1 GS/s的系统，其模拟带宽可能在500 MHz至1 GHz之间，选择时应确保带宽覆盖信号频段，同时注意增益平坦度。
通道数
通道数指系统同时采集的独立模拟输入数量,常见的有1通道、2通道、4通道、8通道，乃至64通道或更高，多通道系统可用于相控阵雷达、多输入多输出通信、多探头测试等场景，通道数增加会带来数据量倍增、同步要求、成本上升等问题，需要根据应用需要的并行采集路数来确定，同时检查通道间的隔离度、串扰和同步精度。
存储深度
存储深度（又称记录长度）指系统能够连续存储的样本点数，通常以样点（Sample）或时间（ms）表示，对于触发后捕获的瞬态信号，存储深度决定了可记录的时间窗口，采样率为1 GS/s，存储深度为1 G样点，则可记录1秒长的波形，深度越大，越能捕获长时段的信号细节，但需要更大的板载内存和更高的传输带宽，选择时需考虑所需记录时长以及后续数据处理能力。
触发功能
触发功能确保系统能够稳定地捕获特定的信号事件,包括边沿触发、脉宽触发、码型触发、序列触发、欠幅触发等，以及外部触发、软件触发等，对于高速采集，触发精度（抖动）和触发带宽至关重要，高级触发选项如基于FPGA的实时触发可以识别复杂信号模式，适用于通信协议分析、脉冲捕获等场景。
输入范围与耦合
输入范围定义系统可接受的最大信号幅度,常见有±50 mV、±1 V、±5 V、±10 V等，耦合方式包括直流耦合（DC）和交流耦合（AC），选择时需匹配信号电平，避免信号过载或信噪比不足，对于叠加直流偏置的小信号，可选择交流耦合滤除直流分量；对于需要精确测量直流分量的应用，则必须使用直流耦合。
动态性能
动态性能指标包括信噪比（SNR）、无杂散动态范围（SFDR）、有效位数（ENOB）、总谐波失真（THD）等，这些指标反映了系统在噪声和失真环境下的实际能力，一个12位ADC的理论SNR为74 dB，但实际ENOB可能只有10位（约62 dB），配置评估时不能只看标称位深，还应参考动态性能测试曲线，特别是输入频率接近带宽上限时的表现。
表格：常见配置参数对比
| 参数 | 典型范围 | 关键影响因素 | 对应用的影响 |
|---|---|---|---|
| 采样率 | 100 MS/s – 40 GS/s | ADC制程、功耗、价格 | 决定可测信号最高频率及时域分辨率 |
| 分辨率 | 8 – 16 bit | 噪声、线性度、芯片面积 | 决定量化噪声及动态范围 |
| 模拟带宽 | 100 MHz – 5 GHz | 前端放大器、滤波器设计 | 决定可捕获信号频率范围 |
| 通道数 | 1 – 16+ | 封装、同步时钟、数据带宽 | 决定并行采集能力 |
| 存储深度 | 1 kS – 4 GS | 内存容量、传输速率 | 决定连续记录时间窗口 |
| 输入范围 | ±50 mV – ±10 V | 可编程增益放大器、衰减器 | 决定信号适配能力与信噪比 |
| 动态范围 (SFDR) | 60 – 90 dBc | 电路非线性、时钟抖动 | 决定小信号在大信号旁的可检测性 |
如何根据应用需求看配置
高带宽、高频应用（如雷达、高速串行通信）
这类应用要求极高的采样率和带宽,以捕获快速变化的信号，雷达中频信号频率可能高达1 GHz，需要采样率在2.5 GS/s以上，分辨率通常为8～12位，因为高采样率往往以牺牲位深为代价，需要关注触发抖动和SFDR，以确保多脉冲积累时的一致性，对于多通道相控阵，同步精度（通道间时延差）是关键配置，需检查时钟分配方案和校准功能。
高精度、低频应用（如振动分析、生物医学）
这类信号频率较低（例如几kHz到几十MHz），但要求高分辨率以分辨微小的幅度变化，振动分析常用16位或24位ADC，采样率几十MS/s即可，重点配置参数是动态范围（ENOB）和低噪声性能，直流精度和长期稳定性往往比采样率更重要，输入范围需要匹配传感器输出，并可能需要隔离以保护患者。

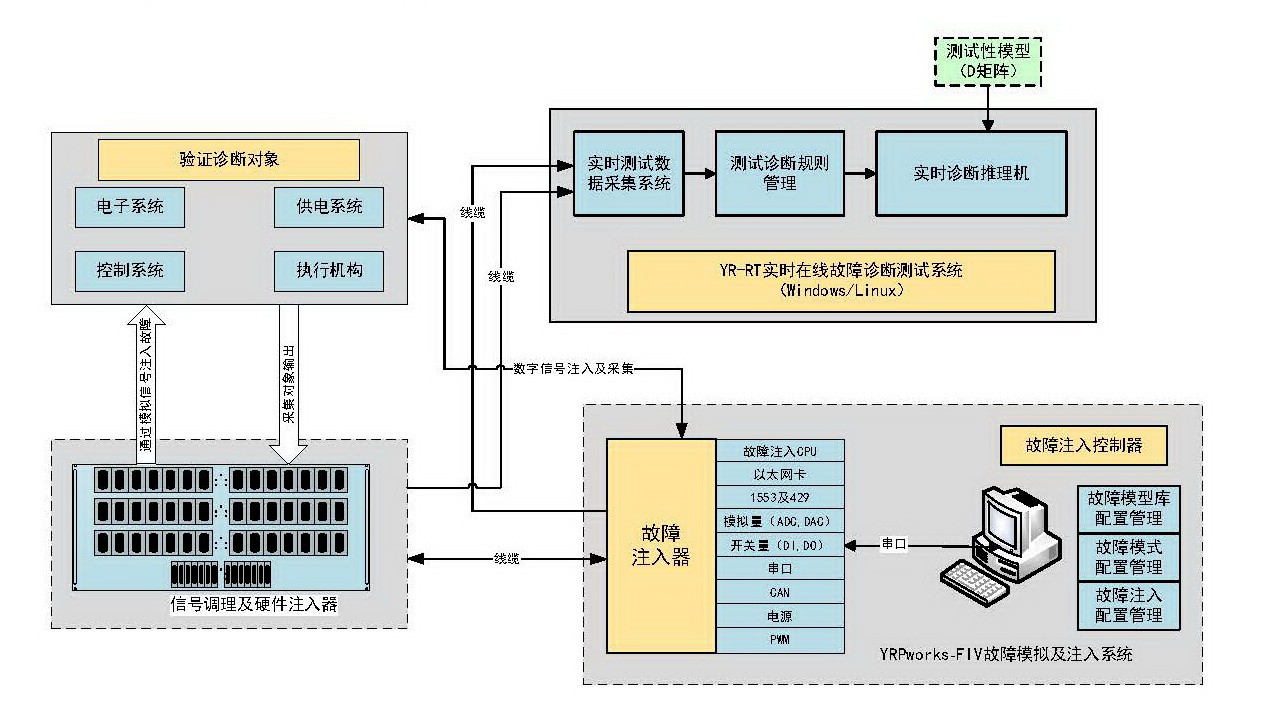

多通道同步应用（如MIMO通信、测试系统）
多通道配置需要保证所有通道的同步采集,通常要求同一时钟源、相同路径延迟，配置上需关注通道间的相位一致性、增益匹配和串扰隔离，对于4通道1 GS/s系统，需要检查各通道是否有独立的ADC和前端，还是多路复用架构，同步采样允许精确的时域/频域分析，而交替采样虽可提高等效采样率，但会引入额外的定时误差。
长记录、大数据应用（如瞬态捕捉、数据记录）
存储深度和传输带宽成为瓶颈,需要连续记录1秒的2 GS/s数据，则存储深度至少2 G样点，且数据回传速率需要足够高（如PCIe Gen3 x8以上），配置时应评估板载内存容量和DMA传输能力，并考虑是否支持分段存储（如多个触发的记录拼接）以节省存储空间。
配置选择中的常见误区与最佳实践
- 采样率越高越好，过高的采样率会产生大量冗余数据，增加存储和传输负担，且可能带来更高的功耗和成本，应根据信号的最高频率和所需时域分辨率合理选择，必要时可使用带通采样或等效时间采样技术。
- 分辨率越高越好，高分辨率ADC往往采样率较低，且对时钟抖动和噪声更敏感，在高速应用中，低分辨率（8位）配合高采样率比高分辨率低采样率更有效，对于通信信号分析，8位ADC配合数字均衡即可达到满意效果。
- 最佳实践：匹配前端信号调理，配置时不仅要看ADC参数，还要考虑放大器、衰减器、滤波器等前端电路，输入阻抗、共模抑制比、带宽等应与ADC协同设计，否则会限制整体性能。
- 最佳实践：注重动态性能而非静态指标，对于高速系统，ENOB、SFDR、THD等频域性能比静态DNL、INL更关键，配置时应查看数据手册中在典型输入频率下的动态测试曲线。
- 最佳实践：考虑系统扩展性，预留额外的通道、触发选项、同步接口（如参考时钟输入、触发输出），以便未来升级或重构系统。
高速数据采集系统的配置是一项系统工程,需要在采样率、分辨率、通道数、带宽、存储深度等参数之间找到平衡，并与具体应用场景紧密耦合，无论是选购商品化模块还是设计定制系统，都应从信号特征出发，明确优先级，并参考实际测试数据而非仅看理论极限，通过对上述配置参数的深入理解，用户可以更准确地判断系统是否满足需求，从而避免性能过剩或不足，使投资效益最大化。
相关问答FAQs
Q1: 高速数据采集系统中，采样率和分辨率哪个更重要？
A1: 二者没有绝对的“更重要”，取决于具体应用，如果关心的是信号频率和时域波形细节（如高速脉冲、射频载波），采样率占主导地位，必须保证大于奈奎斯特频率，分辨率通常8～12位即可，如果关心的是信号幅度精度和动态范围（如振动频谱、生物电信号），分辨率更为关键，需选择14位以上，而采样率只需满足信号带宽要求即可，在大多数系统中，需要根据应用目标优先保障一个参数，再另一个参数上做权衡。
Q2: 如何根据输入信号频率选择合适的模拟带宽？
A2: 模拟带宽的选择应遵循“信号频率的3～5倍”原则，以确保信号的主要频率成分经过前端时幅度衰减在可接受范围内，对于1 GHz的输入信号，模拟带宽至少应为3 GHz，如果系统用于测量信号的上升时间，所需带宽可按公式 ( BW = 0.35 / t_r ) 估算（( t_r ) 为上升时间），还需考虑抗混叠滤波器的过渡带，若采样率较低，带宽应进一步降低以抑制混叠，带宽并非越高越好，过高的带宽会引入更多噪声，应在满足信号保真度前提下选择合适值。
