高速大容量存储技术
高速大容量存储技术是指能够在极短时间内读写大量数据,并具备高存储密度的存储解决方案,随着大数据、人工智能、云计算、物联网等技术的发展,人们对于存储系统的性能要求日益提高,传统机械硬盘(HDD)受限于机械结构,速度难以突破,而固态硬盘(SSD)的普及极大地提升了存储性能,近年来,NVMe协议、3D NAND技术、存储级内存(SCM)以及分布式存储系统的出现,进一步推动了高速大容量存储技术的发展。
技术演进与现状
高速大容量存储技术经历了从磁盘到闪存再到新型存储介质的演变,存储器层次结构不断优化,速度、容量和成本之间取得了更好的平衡,下表展示了当前主流存储技术的关键参数对比:
| 技术类型 | 接口/协议 | 典型容量 | 顺序读写速度 | 随机IOPS | 主要应用 |
|---|---|---|---|---|---|
| HDD | SATA/SAS | 1-20TB | 150-250MB/s | 100-200 | 归档、冷数据 |
| SATA SSD | SATA III | 5-8TB | 500-560MB/s | 几十k | 普通消费级 |
| NVMe SSD | PCIe 3.0/4.0 | 5-16TB | 3-7GB/s | 几百k-1M | 高性能计算、企业级 |
| 3D NAND SSD | NVMe | 可达几十TB | 更高 | 更高 | 数据中心、超大规模存储 |
| 存储级内存 | DDR4/DDR5 | 几百GB-几TB | 数十GB/s | 极高 | 缓存、内存数据库 |
| 分布式存储 | 网络(以太网/InfiniBand) | 几百TB-PB | 取决于网络 | 高并发 | 云存储、大数据 |
从上表可以看出,NVMe SSD和3D NAND技术是目前高速大容量存储的主流,而存储级内存和分布式存储在特定场景下发挥重要作用,随着PCIe 5.0/6.0接口的普及,NVMe SSD的速度将进一步提升,3D NAND的层数也在不断增加,单芯片容量持续突破。

核心技术
固态硬盘与NVMe协议
固态硬盘基于NAND Flash芯片,无机械部件,具有低延迟、高带宽、抗震性强等优点。NVMe协议专为SSD设计,通过PCIe总线直接连接CPU,减少了协议栈开销,充分发挥了SSD的性能,NVMe SSD的延迟可低至微秒级,支持高队列深度(最多64K队列,每个队列64K命令),IOPS可达百万级别,相比传统SATA/SAS SSD,NVMe SSD在4K随机读写性能上提升了数倍,非常适合数据库、虚拟化、AI训练等IO密集型应用。
3D NAND与高密度存储
为了提升存储密度,3D NAND技术将存储单元垂直堆叠,避免了平面微缩的物理极限,目前主流是128层、176层,甚至200层以上,3D NAND不仅提高了单芯片容量,还降低了单位比特成本。QLC(4bit/cell)和PLC(5bit/cell)进一步提升了存储密度,但牺牲了部分性能和寿命,适合读密集型应用,在数据中心,QLC SSD正逐渐用于大容量冷数据存储,而TLC SSD仍是主流,结合ZNS(分区命名空间)技术,可以进一步优化SSD的利用率和寿命。

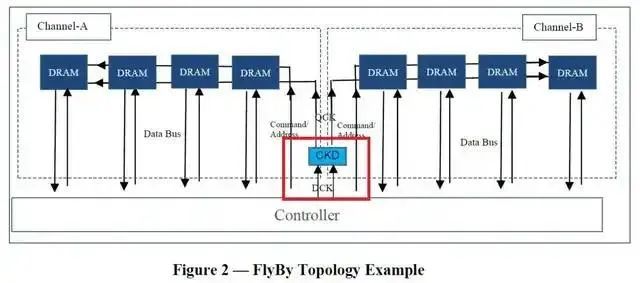

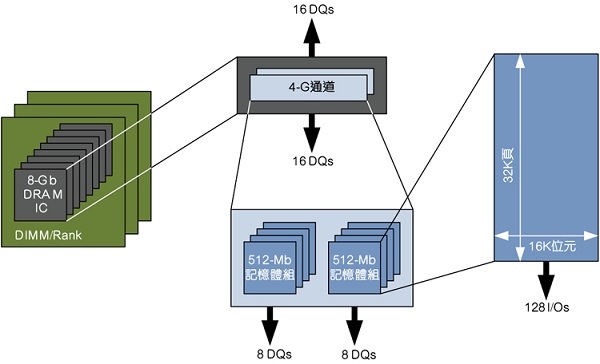

存储级内存
存储级内存如Intel Optane(已停产)、Z-NAND等,介于DRAM和NAND之间,提供更低的延迟(纳秒级)和更高的耐久性,SCM可作为缓存或内存扩展,加速数据库、AI训练等工作负载,虽然目前SCM成本较高,但随着新型存储器件(如MRAM、PCM、FeRAM)的成熟,未来有望成为高速大容量存储的重要组成部分,CXL(Compute Express Link)互连标准也推动了内存池化和SCM的普及,使系统能够以更低的延迟访问远程内存和存储。
分布式存储系统

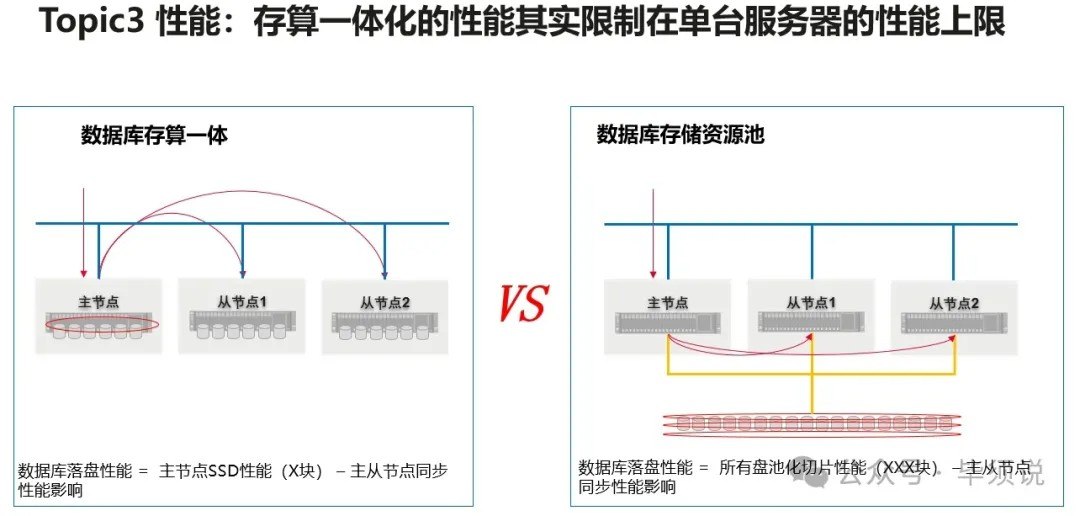

在超大规模数据中心,单个存储节点难以满足需求,分布式存储系统通过将数据分散到多个节点,实现高可用、高扩展和高吞吐,典型系统如Ceph、GlusterFS、Amazon S3等,采用CRUSH算法、纠删码、副本技术,保证数据可靠性和一致性,高速网络(如100Gbps以太网、InfiniBand)和NVMe-oF(NVMe over Fabrics)进一步提升了分布式存储的性能,使得远程SSD的访问延迟接近本地,超融合架构(HCI)将计算和存储整合,简化了部署和管理。
应用场景
高速大容量存储技术广泛应用于:

- 高性能计算:要求极低延迟和高带宽,支持科学计算、AI训练,如Lustre、GPFS等并行文件系统通常搭配NVMe SSD和分层存储。
- 大数据分析:需要快速读写海量数据,如Hadoop、Spark,使用HDFS或对象存储,底层采用SSD加速。
- 云计算:虚拟机、容器存储,要求高IOPS和弹性扩展,如Ceph RBD、VMware vSAN等使用NVMe SSD和分布式存储。
- 数据库:OLTP/OLAP,要求高并发、低延迟,如Oracle、MySQL、SQL Server等采用NVMe SSD和SCM加速日志和缓存,分发:视频、图片等静态资源,要求大容量和高吞吐,CDN节点使用大容量SSD和HDD混合存储。
- 边缘计算:在有限空间内提供高性能存储,如工业控制、自动驾驶等,采用紧凑型NVMe SSD。
挑战与解决方案
尽管高速大容量存储技术发展迅速,但仍面临以下挑战:
- 寿命与可靠性:NAND Flash有擦写寿命限制,需要磨损均衡、ECC、RAID等技术,以及使用高耐久性介质(如SLC缓存)来延长寿命。
- 散热与功耗:高性能SSD发热量大,需要高效散热设计(如散热片、热管、主动冷却),并优化功耗管理(如ASPM、APST)。
- 成本:高性能存储介质成本较高,需要分层存储来优化总拥有成本,例如将热数据放在NVMe SSD,温数据放在SATA SSD,冷数据放在HDD或磁带。
- 数据安全:加密(如AES-256)、数据保护(如RAID、纠删码)、容灾备份等技术是保障;同时需要防止侧信道攻破和数据泄露。
- 接口协议演进:PCIe 5.0/6.0、CXL等新接口需要兼容和适配,同时需要生态支持,如操作系统、驱动、固件的优化。
未来趋势
未来高速大容量存储技术将朝着以下方向发展:
- 更高密度:3D NAND层数不断增加(预计300层以上),QLC/PLC普及,以及新兴存储介质如MRAM、FeFET、OUM(相变内存)的商用化。
- 更快速度:PCIe 5.0/6.0 SSD顺序读写速度将超过10GB/s,甚至达到数十GB/s;CXL内存语义访问进一步降低延迟。
- 智能存储:在存储中嵌入计算能力,实现近数据处理(Compute-in-Storage),例如NVMe SSD内部的FPGA或ARM核心,减少数据搬运。
- 融合架构:内存与存储的界限模糊,SCM和CXL互连将推动内存池化、内存语义存储,以及Disaggregated Storage(解耦式存储)架构。
- 绿色节能:低功耗存储介质和优化算法降低数据中心能耗,如ZNS SSD减少写放大,硬盘休眠技术,以及使用自然冷却散热。
相关问答FAQs
问题1:什么是NVMe SSD,它相比SATA SSD有哪些优势?
回答:NVMe SSD是使用NVMe协议的固态硬盘,通过PCIe接口连接主机,相比SATA SSD,NVMe SSD具有以下优势:1. 速度更快:NVMe SSD顺序读写速度可达3-7GB/s,而SATA SSD受限于SATA III接口,速度约500MB/s,2. 延迟更低:NVMe协议减少了软件栈开销,延迟可低至微秒级,3. IOPS更高:NVMe支持高队列深度,随机IOPS可达百万级别,适合并发访问,4. 功耗更低:在相同性能下,NVMe SSD的功耗效率更高,NVMe SSD非常适合高性能计算、数据库、AI训练等场景。
问题2:什么是3D NAND技术,它如何提升存储容量?
回答:3D NAND是一种将NAND闪存单元垂直堆叠的存储技术,以替代传统的平面(2D)NAND,在平面NAND中,存储单元在硅片上平铺,随着工艺微缩,物理极限带来了挑战(如电子干扰、可靠性下降),3D NAND通过将存储单元垂直堆叠,可以在不缩小单元尺寸的情况下大幅增加存储密度,128层3D NAND的容量可以比64层产品翻倍,3D NAND已发展到176层、200层以上,未来还将继续增加层数,3D NAND还支持多比特单元技术(TLC、QLC、PLC),进一步提升了单芯片存储容量,从而降低了单位比特成本,使大容量SSD成为可能。
