高速数据采集系统如何安装，安装步骤有哪些？

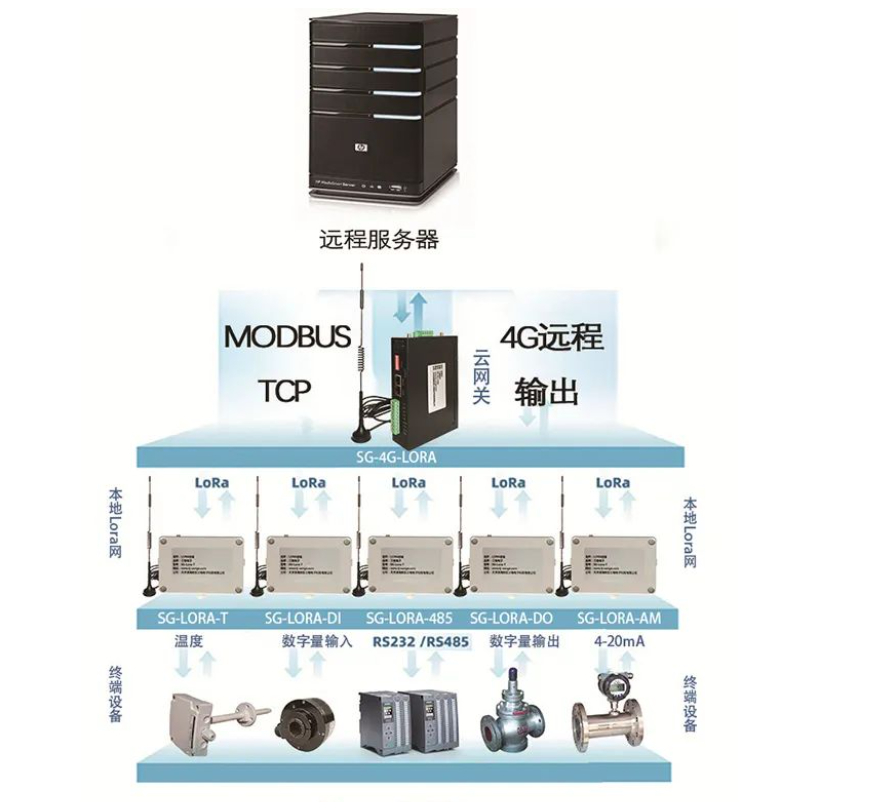

高速数据采集系统的安装是一个涉及硬件、软件和系统集成的复杂过程，需要精确规划以确保高采样率下的数据准确性和系统稳定性，以下从准备工作、硬件安装、软件配置、系统测试到优化，逐步说明安装全流程。

安装前的准备工作

在开始物理安装前,必须分析应用需求，包括采样率、分辨率、通道数、信号类型（如电压、电流、温度）和存储带宽，选择合适的数据采集卡（如PCIe、PXIe或USB接口）和配套传感器，检查计算机电源容量、PCIe插槽带宽（如Gen3 x8提供约8GB/s数据吞吐量）和冷却系统，因为高速采集卡可能产生大量热量，准备工具如防静电手环、螺丝刀、BNC线缆和信号调理模块，确保操作系统（如Windows 10/11 Pro或Linux实时内核）与采集卡驱动兼容。

硬件安装步骤

硬件安装分物理连接和信号链路搭建,需遵循以下详细步骤：

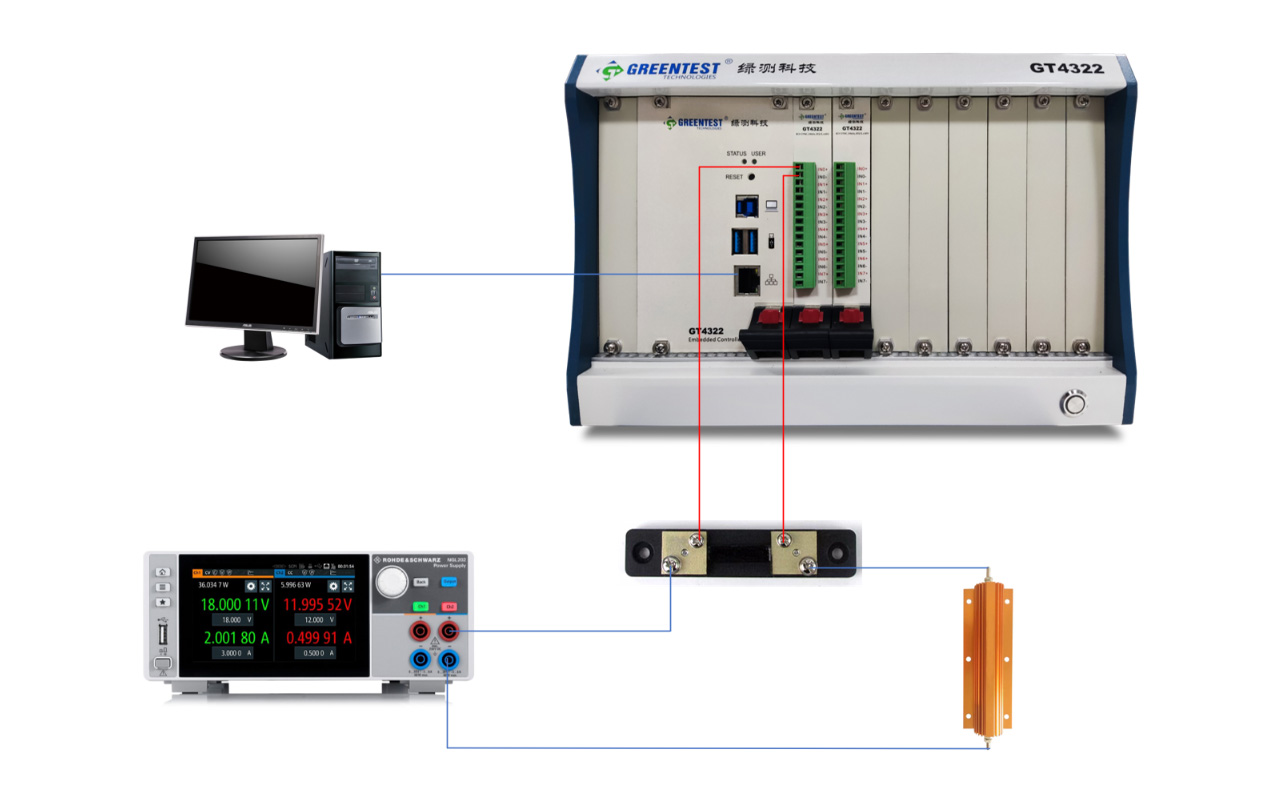

1. 安装采集卡：断电后打开计算机机箱，选择空闲PCIe扩展槽（优先靠近CPU以获得低延迟行列），将采集卡对准插槽，均匀用力插入，确保锁扣卡紧，固定螺丝，对于外置机型（如PXIe机箱），通过MXI-Express线缆连接主机。

2. 连接信号链：从传感器（如加速度计、麦克风）引出线缆，经过信号调理模块（如滤波、放大、隔离）进入采集卡输入端口，使用屏蔽双绞线或同轴电缆，避免信号衰减，注意接地，单点接地防止地环路噪声，对于差分信号，正确连接正负端，并匹配终端电阻，在振动监测中，将ICP型传感器通过BNC线接入采集卡内置激励源通道。

3. 电源与时钟同步：给采集卡和调理模块独立供电，避免共模干扰，多卡同步时，从主卡输出时钟信号到从卡，或使用外部时钟源（如10MHz OCXO）分配，在分布式系统中，使用GPS或IRIG-B同步时间戳。

4. 布线管理：将信号线与电源线保持至少15cm距离，交叉时垂直走线，使用线槽固定，避免振动导致接触不良，在机箱内安装风扇，确保气流流通。

以下表格归纳了硬件安装关键点：

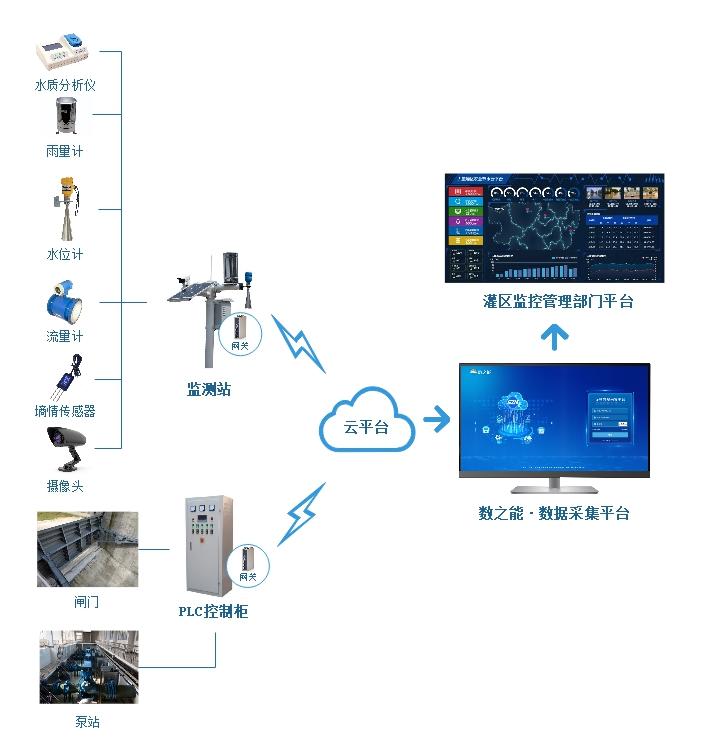

软件安装与配置

软件包括驱动、API、数据采集软件和数据分析工具，步骤如下：

1. 安装驱动：从官网下载最新驱动，以管理员身份运行，执行完毕后重启计算机，在设备管理器中确认采集卡显示正常，无黄色感叹号，对于Linux系统，编译内核模块或使用UIO驱动，通过lspci -v验证设备ID。

2. 设置软件环境：安装NI-DAQmx或类似API，配置通道（如通道名称、最大输入范围、耦合方式、采样率、缓冲区大小），在LabVIEW中创建DAQmx任务，设定采样率1MS/s，采样点数100k，边缘触发，配置触发源（模拟或数字）和时钟源（内时钟或外时钟），对于高速流盘，设置数据流模式，使用双缓冲区循环写入，防止丢点。

3. 优化系统参数：在Windows中，关闭节能模式，为采集卡分配中断优先级，在BIOS中，禁用CPU C-States和SpeedStep，并开启VT-d，对于实时系统，配置内核参数，如isolcpus隔离CPU核心，使用rt补丁提高响应，设置文件系统为NTFS或ext4，并预留足够存储空间（如RAID 0磁盘阵列提升写入速度）。

4. 测试通信：运行采集卡自带诊断工具，检查时钟精度、噪声基底和通道一致性，通过读取设备型号校验通信，在Python使用pyVISA或nidaqmx库，写入测试代码，如import nidaqmx; with nidaqmx.Task() as task; task.ai_channels.add_ai_voltage_chan("Dev1/ai0"); print(task.read())，验证返回值。



系统测试与验证

安装完成后,执行系统级测试以确保性能：

1. 功能测试：输入已知信号（如1kHz正弦波、1Vpp），检查采集波形是否准确，计算THD和SNR，使用示波器对比，验证所有通道无串扰（相邻通道输入不同信号，观察串扰值）。

2. 性能基准：测试最高采样率下单通道和多通道持续采集，在100MS/s采样率下，记录10秒数据，检查是否丢点，通过CPU和内存占用率评估系统瓶颈，使用PCIe带宽测试工具，如perf，确保传输速率达到理论值。

3. 稳定性测试：连续运行24小时，监控温度（如采集卡温度不超过85°C）、数据完整性（通过CRC校验）和重采样率，在高温环境下，增加散热片或风扇，记录系统日志，导出错误码。

4. 校准：如果需要高精度，使用自校准或外部校准源调整增益和偏移，在软件中执行自校准，或使用标准信号源（如Fluke 5720A）校正。

常见问题与优化

安装中可能遇到信号噪声、延迟高或丢点问题，优化包括：

• 噪声抑制：使用差分信号、低通滤波器、隔离放大器，在PCB布局中，模拟地和数字地通过磁珠隔离。

• 减少延迟：设置采集卡为高优先级，使用DMA传输，避免CPU干预，在软件中，减少缓冲区大小，采用轮询而非中断模式。

• 提高吞吐量：多卡时，使用PCIe交换机或PXIe背板，并设置数据流为异步模式，在软件中，使用多线程处理，一个线程负责采集，一个负责存储或处理。

• 电源完整性：添加去耦电容（如0.1μF和10μF并联），使用电感噪声滤波器，在布线中加宽电源轨迹。

相关问答FAQs

问题1：高速数据采集系统安装时最常见的错误是什么？如何避免？

解答：最常见的错误包括信号地回路导致噪声、PCIe带宽不足造成丢点和时钟同步失败，通过单点接地和屏蔽电缆避免地环路；在安装前使用PCIe带宽计算工具，确保总数据速率低于PCIe链路带宽（如PCIe Gen3 x8理论带宽8GB/s，实际可用约6.7GB/s）；时钟同步时，使用专用时钟分配线缆，并检查相位噪声；在软件中，设置过采样和平均次数，以降低噪声影响，安装前检查电源电压和纹波，确保采集卡供电稳定，并安装防静电手套，避免静电放电损坏敏感电子元件。

问题2：如何确保系统在高速采集下长期稳定运行？

解答：长期稳定运行需从硬件、软件和散热三方面入手，硬件上，使用工业级采集卡，其工作温度范围广（如-40°C到85°C），并安装冗余电源（如UPS），防止断电，软件上，配置错误检查机制，如超时重试、数据校验和日志记录，并使用看门狗定时器，在系统卡死时自动重启，散热方面，优化机箱风道，增加风扇转速，或使用水冷方案，确保温度不超过85°C，定期（如每周）执行自校准和循环测试，监测采样率变化和丢点率，并更新驱动和固件，在数据存储中，使用RAID 5或RAID 10阵列，并定期备份，防止数据丢失，监控系统资源（如CPU、GPU、内存和PCIe总线使用率），通过报警系统通知异常，确保系统长期稳定运行。
