高速图像并行处理技术如何提升性能?,有哪些应用场景?

高速图像并行处理技术是现代计算机视觉与实时图像分析领域的关键支撑,随着图像分辨率从数百万像素跃升至数亿像素,帧率从每秒30帧提升至数百甚至数千帧,传统的串行处理架构已无法满足需求,并行处理技术通过同时利用多个计算单元对图像数据进行分割、映射与融合,大幅缩短了处理延迟,提升了吞吐量,从而在自动驾驶、工业检测、医学影像、视频监控等场景中实现了实时乃至超实时的性能。

从基本原理来看,图像处理天然具有并行性,一幅图像通常由大量像素组成,许多操作(如滤波、色彩空间转换、阈值分割)可以独立地在每个像素或局部邻域上执行,这种数据级并行是并行技术最直接的切入点,不同处理阶段之间可以形成任务级并行(如流水线),不同帧之间可以形成帧级并行,高速图像并行处理技术正是利用这些并行维度,通过硬件和软件的协同设计来加速计算。

在硬件层面,主流加速方案包括图形处理器(GPU)、现场可编程门阵列(FPGA)和专用集成电路(ASIC):

  • GPU 拥有数千个计算核心,采用单指令多数据(SIMD)架构,非常适合像素级并行操作,使用CUDA或OpenCL编程,可以轻松将图像处理算法映射到大量线程上,对一幅1920×1080的图像进行高斯滤波,GPU可以在数毫秒内完成,而CPU可能需要数十毫秒。
  • FPGA 通过定制硬件逻辑实现流水线,每个像素可以在时钟周期内完成多个操作,它不需要指令调度,因此延迟极低,功耗相对可控,FPGA特别适合对延迟敏感的应用,如高速摄像头的实时处理。
  • ASIC(如专用神经网络加速器)针对特定算法进行硬连线优化,在功耗和性能上达到极致,但灵活性较差。

下表展示了三种硬件平台在高速图像并行处理中的关键特性对比:

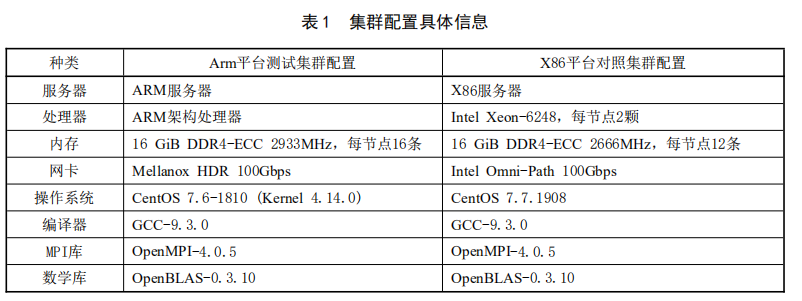

高速图像并行处理技术如何提升性能?,有哪些应用场景? 第1张

特性 GPU FPGA ASIC
并行度 极高(数千核心) 中等(可定制逻辑单元) 固定(针对特定算法)
延迟 较高(有内存访问和调度开销) 极低(流水线硬逻辑) 极低(硬连线)
灵活性 高(通过编程更新) 高(可重配置) 低(不可更改)
功耗 较高(通常100-300W) 较低(通常10-40W) 极低(依设计而定)
开发难度 中等(CUDA/OpenCL) 高(硬件描述语言) 极高(需流片)
典型应用场景 通用图像处理、深度学习训练与推理 实时视频流处理、雷达信号处理 消费电子中的固定功能(如ISP)

除了硬件,软件架构同样关键。多线程处理(如OpenMP、POSIX线程)可以在CPU上利用多核并行,但核心数有限,通常适合任务级并行。数据分区是将图像切分为若干块(tile),每块分配给一个处理单元,适合分布式系统。流水线将处理链分解为多个阶段,每个阶段运行在独立线程或硬件模块上,可以同时处理不同帧的不同阶段,从而提升吞吐量,在实时视频分析中,一帧进行预处理,同时上一帧正在进行特征提取,这种重叠使整体延迟降低。

在高速场景下,内存带宽往往成为瓶颈,图像数据量巨大,频繁的全局内存访问会严重拖慢速度,为了缓解这一问题,需要利用局部性原理:使用共享内存或片上缓存,将数据按块加载并多次重用,GPU中的共享内存可以存储一个图像块及其邻域,使得滤波操作无需反复访问全局内存。数据压缩(如对无损或近无损的RAW图像进行压缩)也可以减少传输时间。

具体到实现技术,卷积操作的并行化是常见需求,一个卷积核需要在图像上滑动,每个位置计算加权和,通过将输出像素映射到不同线程,并将卷积核权重存储在快速存储器中,可以大幅加速,对于深度神经网络中的卷积层,GPU通过矩阵乘法(im2col + GEMM)或直接卷积(如cuDNN)实现高速计算,FPGA则可通过构建多个乘加器阵列,实现计算与数据传输的重叠。

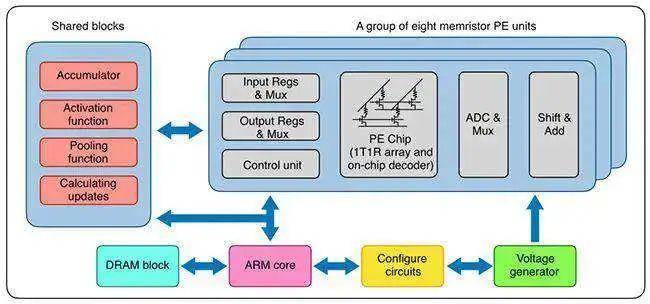

高速图像并行处理技术如何提升性能?,有哪些应用场景? 第2张

图像分割与拼接也是并行处理的重要环节,在高分辨率全景拼接中,多个摄像头同时采集,每个摄像头的数据独立进行特征提取与匹配,最后通过并行融合生成全景图。并行形态学处理并行直方图计算等算法都有成熟的并行实现。

在应用层面,高速图像并行处理技术已经深入到多个领域:

  • 自动驾驶:车辆需要实时处理多个摄像头的高帧率视频,进行目标检测、车道线识别、障碍物避让,GPU和FPGA常被用于前融合与后融合处理,处理延迟需控制在数十毫秒内。
  • 工业机器视觉:在高速生产线上,传送带以每秒数米的速度移动,相机每秒拍摄数百帧,系统需要实时检测缺陷、测量尺寸,FPGA因其确定性和低延迟而被广泛采用。
  • 医学影像:CT、MRI重建以及实时超声成像需要处理海量数据,GPU集群被用于并行重建,将原本需要数分钟的处理缩短到几秒。
  • 视频监控

    :城市安防系统中的视频流数量巨大,通过边缘端的并行处理节点(如带有NPU的摄像头)进行初步分析,只将关键帧上传到云端。

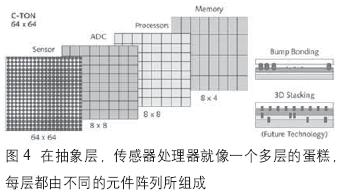

    高速图像并行处理技术如何提升性能?,有哪些应用场景? 第3张

    尽管技术发展迅速,高速图像并行处理仍面临诸多挑战,首先是功耗与散热的平衡:高性能GPU功耗高,在嵌入式或移动设备上难以部署,FPGA和ASIC虽然功耗较低,但开发成本高,其次是算法与硬件的适配:并非所有算法都能有效并行化,有些算法存在严重的串行依赖(如递归滤波),需要重新设计算法或使用近似方法。数据搬移的能耗远高于计算能耗,如何设计内存层次结构以减少数据移动是未来研究的重点。跨平台可移植性也是一个问题:为GPU编写的CUDA代码无法直接运行在FPGA上,需要额外的迁移工作。

    展望未来,异构计算将成为主流,即同一系统中同时使用CPU、GPU、FPGA甚至专用加速器,每个单元处理最适合自己的任务,CPU负责控制逻辑和复杂决策,GPU负责密集矩阵运算,FPGA负责低延迟流水线。光互连近内存计算技术有望突破带宽瓶颈。神经形态芯片也为图像处理提供了全新的并行范式。

    高速图像并行处理技术是推动智能视觉系统迈向实时、高精度的核心动力,通过合理的硬件选型、软件优化与算法协同,该技术正在不断突破现有的性能边界,为更多实时应用场景提供可能。


    相关问答FAQs

    问题1:高速图像并行处理技术如何提高处理速度?

    答:该技术主要通过两种方式提高速度:一是数据级并行,将图像分割成多个像素块或独立区域,同时分配给多个处理单元计算,比如GPU的数千个核心同时处理不同像素的滤波操作;二是任务级并行,将处理流程分解为多个阶段(如预处理、特征提取、后处理),通过流水线使不同阶段重叠执行,使用专用硬件(如FPGA的硬连线流水线)可以消除指令调度开销,进一步降低延迟,这些并行手段使得原本需要数百毫秒的复杂处理可以在几毫秒内完成,从而实现实时或超实时性能。

    问题2:FPGA在高速图像并行处理中的主要优势是什么?

    答:FPGA的主要优势在于极低的延迟确定性,由于FPGA通过硬件逻辑直接实现流水线,每个像素可以在一个时钟周期内完成多个操作,无需像GPU那样经过线程调度和内存访问,因此延迟可低至微秒级,FPGA的功耗通常远低于GPU,适合嵌入式或边缘部署,它的可重配置性使得同一芯片可以针对不同算法优化,灵活性高于ASIC,在高速视频处理、工业视觉等对延迟和实时性要求极高的场景中,FPGA常被作为首选加速方案。
