高速数据采集系统是如何工作的，数据采集系统由哪几部分组成？

高速数据采集系统是现代电子测量、信号处理及通信等领域中的核心设备，其基本任务是将连续的模拟信号转化为离散的数字序列，以便于后续的存储、分析和传输，所谓“高速”，通常指采样率在每秒数十兆次（MS/s）以上，甚至达到数十吉赫兹（GS/s）的水平，这类系统在雷达、软件无线电、高速示波器、粒子物理实验等场景中扮演着不可替代的角色，理解其工作原理需要从信号链路的各个环节入手，包括模拟输入调理、采样时钟、模数转换器（ADC）、数字信号处理以及数据接口等。

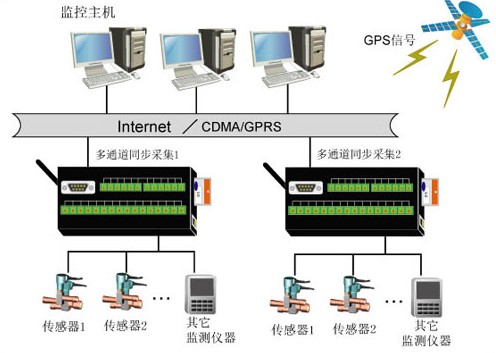

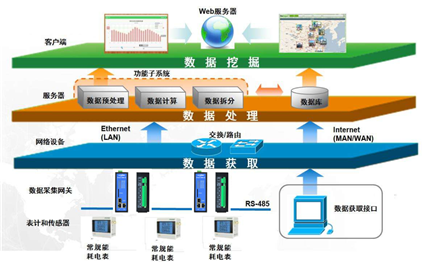

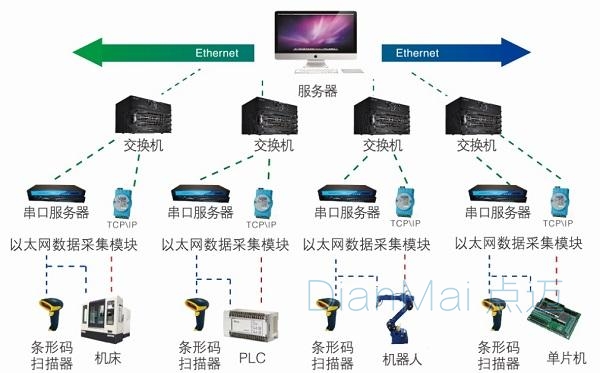

系统的整体架构

一个典型的高速数据采集系统通常由以下模块组成：

• 模拟前端：对输入信号进行调理，包括衰减、放大、滤波和阻抗匹配，使信号幅度适应ADC的输入范围,并抑制带外噪声。
• 采样时钟单元：提供高稳定度、低抖动的采样时钟,决定采样时刻的精度。
• 模数转换器（ADC）：在时钟的驱动下对模拟信号进行采样,并将其幅度量化为离散的二进制码。
• 数字逻辑与存储器：通常由FPGA或高速DSP控制，完成数据的接收、缓存、降噪、触发判断、时基校正等处理,并将数据传输至主机或存储介质。
• 电源管理：为各模块提供低噪声、多电压的供电,保证模拟和数字部分的隔离。

这些模块协同工作，共同决定系统的整体性能指标，如有效位数（ENOB）、无杂散动态范围（SFDR）、通道一致性等。

模拟前端的工作原理

模拟前端是信号进入ADC之前的最后一道关卡，高速信号往往具有较宽的频率成分，因此前端必须具有足够的带宽才能保持信号的幅度和相位完整性,常见的模拟前端结构包括：

• 衰减器：通常采用电阻网络或PIN二极管衰减器,实现从毫伏到伏特级的量程切换。
• 放大器：使用高速运算放大器或固定增益的ADC驱动放大器，提供必要的增益以匹配ADC的满量程输入，同时需要驱动ADC的采样保持电路,要求放大器具有极低的输出阻抗和高转换速率。
• 抗混叠滤波器：这是一个低通或带通滤波器，其截止频率通常设定为采样率的一半（奈奎斯特频率），以避免高频成分折叠到低频带内，对于高速采集，滤波器通常采用LC椭圆滤波器或有源滤波器,具有陡峭的过渡带。

每一个环节都会引入噪声和失真，因此模拟前端的设计直接决定了系统的动态范围，如果放大器的噪声系数过高，即使ADC本身具有很高的信噪比,整体有效位数也会下降。

采样时钟的精度要求

采样时钟是高速数据采集系统的“心脏”，时钟抖动会导致采样时刻的不确定性，等效于在信号上叠加了相位噪声，从而降低信噪比，对于高频信号，时钟抖动的影响尤为显著，输入一个频率为f的正弦波，时钟抖动σ_t所引起的信噪比劣化近似为：

SNR_jitter = -20 log(2π f σ_t) dB

在GS/s级别的采样率下，时钟抖动必须控制在皮秒甚至飞秒量级,实现低抖动时钟的方法包括：

• 使用高Q值的晶体振荡器或介质谐振振荡器作为参考源。
• 通过锁相环生成高频时钟,并采用极窄带宽的环路滤波器来抑制远端噪声。
• 对于多通道同步系统，还需要分配相位一致的时钟信号,并考虑传输延迟的匹配。

模数转换器（ADC）的核心原理

ADC是数据采集系统的核心,高速ADC主要采用以下几种架构：

无论哪种架构，其基本工作原理都包含采样、保持、量化、编码四个步骤，采样保持电路在时钟的上升沿捕获信号瞬时值，并维持一段时间，以便后续的量化器进行比较，量化器将模拟电压与参考电压进行比较，产生二进制码，对于高速ADC，量化过程需要极快的比较器，而且通常采用多级比较（如流水线中的子ADC）或并行比较（闪存型）来在单个时钟周期内完成。

值得注意的是，在高速ADC中，采样保持的建立时间与孔径抖动是限制性能的关键因素，设计时通常采用电容阵列和开关网络，并利用自举电路来提高开关的线性度，为了减小采样电容的电荷载入和时钟馈通,需要精心设计开关时序和尺寸。

数字处理与数据流

ADC输出的数字信号通常以并行LVDS（低压差分信号）或JESD204B/C高速串行接口传输到FPGA，FPGA作为数字域的核心,执行以下关键任务：

• 数据接收与对齐：对高速串行输入的位流进行解串和时钟恢复,并进行通道间对齐。
• 触发与存储：基于设定的触发条件（如电平、斜率、脉宽、事件序列等）判断是否开始记录数据，触发逻辑可以完全在数字域实现，通过比较器检测信号的过零点或预定模式，生成触发使能信号，随后将数据写入深度较大的片内或片外存储器（如DDR4 SDRAM）。
• 降采样与数字滤波：在需要降低数据率时，采用抽取滤波器对信号进行低通滤波并降速，同时保持信号的有效信息，在等效时间采样系统中,通过数字插值重建周期信号。
• 校准与补偿：补偿模拟前端和ADC的非理想特性，包括直流偏置、增益误差、非线性以及时间交织ADC的偏斜和失配，这些校准过程通常基于已知的参考信号（如内置的自校准序列）或后台算法在正常工作时实时更新。

系统性能的综合考量

高速数据采集系统的性能不能仅用采样率和分辨率来评价，实际应用中更关注有效位数（ENOB），它反映了系统在给定输入频率下的实际信噪比，ENOB与ADC的量化噪声、热噪声、时钟抖动、非线性失真等因素相关，一个12位ADC在1GHz输入下可能只表现出9位ENOB,这意味着在使用时需要留有足够的余量。

模拟带宽也是一个重要指标，它决定了系统能准确捕获的信号频率范围，带宽通常由模拟前端的3dB截止频率定义，但更严格的定义是-3dB时的频率响应，对于高速采集，往往要求带宽大于采样率的一半（即奈奎斯特带宽），甚至会支持过采样或欠采样模式,此时需要模拟前端具有足够的通带平坦度和相位线性度。

系统设计的典型挑战

在实际开发中,高速数据采集系统面临以下突出问题：

• 信号完整性：高速数字信号（如ADC输出数据、时钟、控制线）之间的串扰、反射和同步开关噪声会严重影响模拟性能，因此PCB布局需要严格遵循差分信号布线、地平面分割、去耦电容放置等规则。
• 热管理：高速ADC和FPGA的功耗通常较大，必须设计有效的散热方案，否则温度漂移会导致增益和偏置变化,并加剧时钟抖动。
• 多通道一致性：在多通道同步采集时，不同通道之间的增益、相位和时间延迟必须匹配,常用的方法包括每通道独立校准和全局时钟分配。

相关问答FAQs

问题1：高速数据采集系统的采样率与分辨率之间有什么关系？为什么不能同时追求极高采样率和极高分辨率？

采样率与分辨率之间存在固有的技术折中，在ADC的工艺和功耗约束下，提高采样率意味着缩短每个样本的转换时间，这限制了量化比较的精度，闪存型ADC可以在数十GS/s下工作，但分辨率通常只能达到6~8位，因为其内部需要大量并行比较器，而比较器的精度随速度提高而下降，相反，高分辨率（如16位）的SAR或Sigma-Delta ADC，其转换过程需要多个周期完成，因此采样率很难超过几百MS/s，高速采样时，噪声和时钟抖动对信噪比的影响更为显著，会进一步降低有效位数，实际系统设计需要根据应用需求权衡：如果关注信号包络或快速瞬态，可以牺牲分辨率换取速度；如果关注信号细节,则需要降低采样率以换取更高的动态范围。

问题2：什么是实时采样与等效时间采样？它们分别适用于什么场景？

实时采样是指在一个触发事件后，连续采集多个样本，所有样本都在同一时间轴上依次记录，适用于单次瞬态信号或非重复波形，高速实时采样系统的采样率决定了它能捕获的最高频率分量，通常需要满足奈奎斯特定理，等效时间采样则利用信号的周期性，在多个周期中分别采集不同时间点的样本，然后通过数字拼接重建完整的波形，这种技术可以用较低的采样率实现极高的等效采样率，但前提是信号必须严格重复且触发稳定，等效时间采样常见于超高速示波器和时域反射计中，用于测量重复的高速信号或脉冲,但无法用于单次事件。
