高速数据采集系统常见故障有哪些？，怎么解决？

高速数据采集系统常见故障涉及多个方面,包括信号完整性、时钟与同步、触发机制、数据存储与传输、电源管理、软件配置等，以下从硬件与软件两个维度，对典型故障及其成因、解决方案进行详细说明，并提供表格辅助梳理。

信号链路故障

信号链路是数据采集的第一关口,其故障直接导致测量结果失真。

• 输入信号过载或欠载：当输入信号幅度超出ADC量程时，会产生削波失真；若信号过小，则量化噪声占比增大，信噪比恶化，解决方法是使用可编程增益放大器（PGA）或选择合适的量程，并加入限幅保护电路。
• 带宽不足：高速采集系统若前端模拟带宽低于信号最高频率，会导致高频分量衰减，引起上升时间变慢、波形失真，需确保系统带宽至少为信号最高频率的3~5倍，并考虑探头/电缆的带宽影响。
• 阻抗失配与反射：高速信号传输中，信号源、传输线、采集端输入阻抗不匹配会产生反射，造成信号过冲、振铃，应使用阻抗匹配的传输线（如50Ω同轴电缆），并在终端并联匹配电阻。
• 共模干扰与接地环路：浮地测量或接地不当会引入共模电压，导致采集误差甚至损坏设备，建议使用差分输入、隔离放大器或共模扼流圈，并遵循单点接地原则。

时钟与同步故障

时钟是高速采集系统的核心,其质量直接影响采样精度。

• 时钟抖动（Jitter）：时钟的随机抖动会使采样时间发生偏移，导致信号幅度误差，尤其在高频信号中产生显著噪声，应选用低相位噪声的时钟源，并缩短时钟走线、避免串扰。
• 时钟频率偏移：晶振老化或温度漂移导致采样率偏离标称值，引起频谱分析时频率误差，需定期校准时钟，或使用温补晶振（TCXO）/恒温晶振（OCXO）。

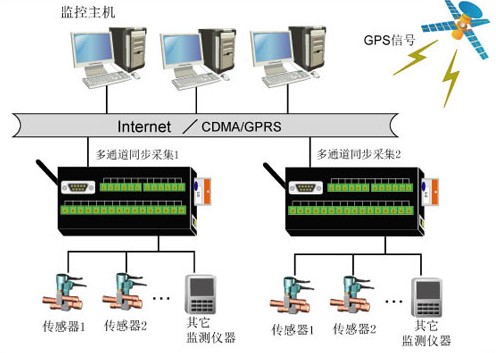

• 多通道同步偏差：在多通道采集系统中，各通道时钟相位不一致会导致通道间延时差，影响多通道数据相关性，可采用专用同步时钟分配芯片，或使用软件触发对齐。

触发与数据捕获故障

触发机制决定了何时开始采集,错误触发会导致数据丢失或重复。

• 触发条件设置错误：触发电平或斜率设置不当，导致无法正确触发或误触发，需根据信号特性设置合适的触发电平（如信号幅度的50%）和触发边沿。
• 触发抖动：触发信号本身存在噪声，导致触发点时间不稳定，可对触发信号施密特整形，或使用硬件滤波。
• 触发后数据丢失：采集系统在触发后存在死区时间，若死区时间过长，会丢失部分数据，应选择具有高波形捕获率（如每秒百万次以上）的采集设备，或使用分段存储（分段记忆）技术。

数据存储与传输故障

高速数据流若不能及时传输或存储,会造成数据丢失。

• 数据缓存溢出：采集速率远高于传输速率时，数据缓存（FIFO）溢出，导致数据丢失，需增大缓存深度，或采用高速传输接口（如PCIe、USB 3.0、千兆以太网）。
• 传输接口带宽不足：接口理论带宽与实际有效带宽存在差距，若传输协议开销过大，会导致数据阻塞，应使用DMA（直接存储器访问）传输，并优化数据打包方式。
• 存储介质写入速度慢：高速数据持续写入硬盘时，若硬盘写入速度低于数据流速度，会导致丢数，可选用SSD（固态硬盘）或组建RAID 0阵列，并采用循环写入模式。

电源与噪声故障

电源质量直接影响模拟前端和ADC的精度。

• 电源纹波与噪声：电源中的高频纹波会耦合到模拟电路，增加噪声基底，应使用低噪声线性稳压器（LDO），并在地平面分割、电源去耦电容布局上优化。
• 电源瞬态响应：系统切换工作模式时，电源电压跌落或过冲，导致采集异常，需保证电源裕量，并使用快速瞬态响应的电源模块。
• 地平面分割不当：数字地与模拟地未合理分割，数字噪声通过地载入模拟部分，常见做法是采用星型接地或使用磁珠/电感分割，并保持单点连接。

软件与配置故障

软件层面问题往往被忽视,但同样常见。

• 采样率设置超出硬件能力：软件设置的采样率高于硬件实际最大采样率，导致采集结果异常或系统死机，应需检查硬件规格，并设置合理的采样率。
• 驱动程序不匹配：操作系统更新或驱动版本过旧，导致采集卡无法识别或传输不稳定，应使用厂商提供的最新稳定驱动，并遵循安装说明。
• 数据格式解析错误：不同采集设备的数据格式（如二进制补码、偏移二进制）有差异，若解析错误将得到错误数值，需查阅手册，按正确格式转换数据。
• 触发延迟补偿不当：软件触发延迟设置错误，导致采集到的信号时间偏移，可通过校准测量或使用硬件触发精确控制。

常见故障对照表

相关问答FAQs

问题1：高速数据采集系统中，触发抖动是如何产生的？如何降低其影响？

解答：触发抖动是指触发信号实际到达时间与理想触发点之间的随机偏差，主要由触发信号路径上的噪声、比较器阈值电压的随机波动（热噪声）以及时钟抖动引入，触发抖动会导致每次采集的波形在时间轴上有微小偏移，累积后影响波形平均效果或时间测量精度。

降低触发抖动的方法包括：

1. 使用低噪声、高速比较器，并对触发信号进行施密特整形，以消除阈值附近的噪声反复穿越。
2. 缩短触发信号路径,并采用屏蔽线缆或差分传输，减少外部电磁干扰。
3. 在软件层面,可采用触发后沿插值（如正弦插值或线性插值）来修正触发点位置，但这种方法对周期性信号有效，对随机信号帮助有限。
4. 对于高精度要求,可使用硬件触发同步（如使用参考时钟锁定触发信号），或采用多次触发后平均技术，但注意平均会降低时间分辨率。

问题2：数据采集系统出现“数据丢失”或“波形断裂”现象，可能的原因有哪些？如何排查？

解答：数据丢失通常表现为波形显示不连续、采样点缺失或数据序列中出现空洞，常见原因包括：

1. 缓存溢出：采集数据写入缓存的速度超过处理器从缓存读取的速度，导致新数据覆盖旧数据，可通过增大FIFO深度、降低采样率、使用更高性能的传输接口（如PCIe Gen3 x4）或启用DMA（直接存储器访问）来缓解。
2. 传输带宽不足：实时传输时，接口实际吞吐量小于数据流速率，例如USB 2.0理论480 Mbps，但实际有效带宽约240 Mbps，若采集24位ADC、100 MS/s，则数据率高达2.4 Gbps，远超USB 2.0能力，必然丢数，此时应选用USB 3.0（5 Gbps）或PCIe等更高带宽接口，并优化驱动以减少协议开销。
3. 存储写入瓶颈：若数据直接写入硬盘，硬盘写入速度跟不上数据流，例如普通机械硬盘写入约100 MB/s，而高速采集可能产生数GB/s数据，应使用SSD阵列（RAID 0）或采用内存缓存（如大容量DDR3/4内存）后再写入。
4. 触发模式设置不当：在“后触发”模式下，若触发条件未满足，系统可能不会开始采集，导致数据“丢失”，需检查触发设置是否正确，或使用“自动触发”模式作为后备。

排查方法：先检查系统缓存状态（如通过驱动API获取缓存占用率），再逐步降低采样率，看是否依然丢数，若丢数消失则说明是带宽或缓存问题，同时检查传输线缆接口是否松动、驱动是否更新、操作系统是否处于高负载状态。
