什么是非易失随机访问存储器？，有什么特点？

什么是非易失随机访问存储器

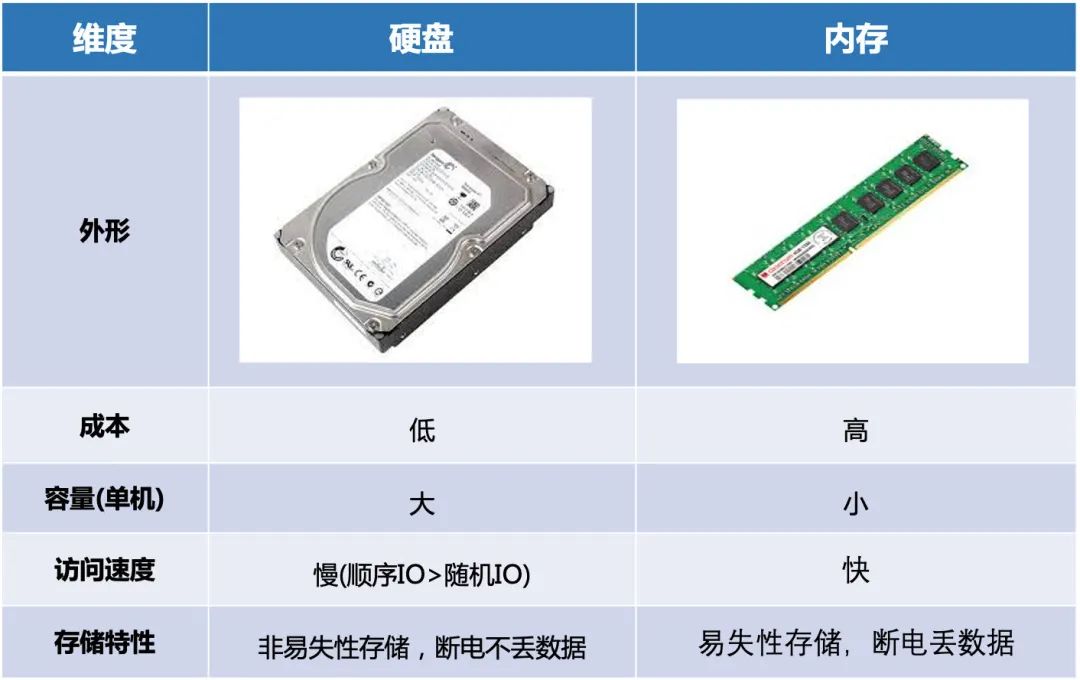

非易失随机访问存储器（NVRAM，Non-Volatile Random Access Memory） 是一种既具备随机访问能力（可按任意地址读写数据），又能在断电后保持数据不丢失的存储器，它结合了传统易失性RAM（如SRAM、DRAM）的高速随机存取特性与ROM（如EEPROM、Flash）的非易失性，是内存与存储之间的一类重要技术,常用于需要快速读写且数据持久保存的场景。

主要技术类型

铁电存储器（FRAM / FeRAM）

• 原理：利用铁电材料的极化状态存储数据，在电场翻转时改变极化方向,代表0和1。
• 特点：读写速度接近SRAM，功耗极低，擦写次数可达10^15次以上，数据保持超过10年，但存储密度较低,成本较高。
• 典型应用：智能卡、医疗设备、工业控制、射频识别标签（RFID）。

磁阻存储器（MRAM）

• 原理：通过磁隧道结（MTJ）的磁化方向改变电阻值来存储数据，自旋转移力矩技术（STT-MRAM）是当前主流。
• 特点：读写速度快（纳秒级），无限次擦写寿命，抗辐射能力强，兼容CMOS工艺，但单元尺寸较大,成本降低仍有挑战。
• 典型应用：航空航天、企业级存储缓存、IoT设备、嵌入式系统。

相变存储器（PCM / PRAM）

• 原理：利用硫系化合物在晶态与非晶态之间的电阻差异存储数据（晶态电阻低，非晶态电阻高）。
• 特点：存储密度高（可多级存储），读写速度中等，耐久性优于Flash，但功耗较高,编程延迟较大。
• 典型应用：存储级内存（SCM）、移动设备、嵌入式存储。

电阻式存储器（RRAM / ReRAM）

• 原理：基于电介质层中导电细丝的形成与断裂或氧空位迁移导致的电阻变化。
• 特点：结构简单，缩放潜力大，读写速度快，功耗低，但阻变机制尚需完善,可靠性有待提升。
• 典型应用：神经网络加速器、高密度存储、仿生计算。

其他类型

• EEPROM：字节级可擦写，但速度慢，容量小,用于配置参数存储。
• Flash（NAND / NOR）：块级操作，非易失，但写入前需擦除，随机读写速度明显慢于RAM，且擦写次数有限（约10^5次）。
• 电池备份SRAM（BBSRAM）：通过电池维持SRAM数据，严格来说并非纯非易失,但保留断电后数据。

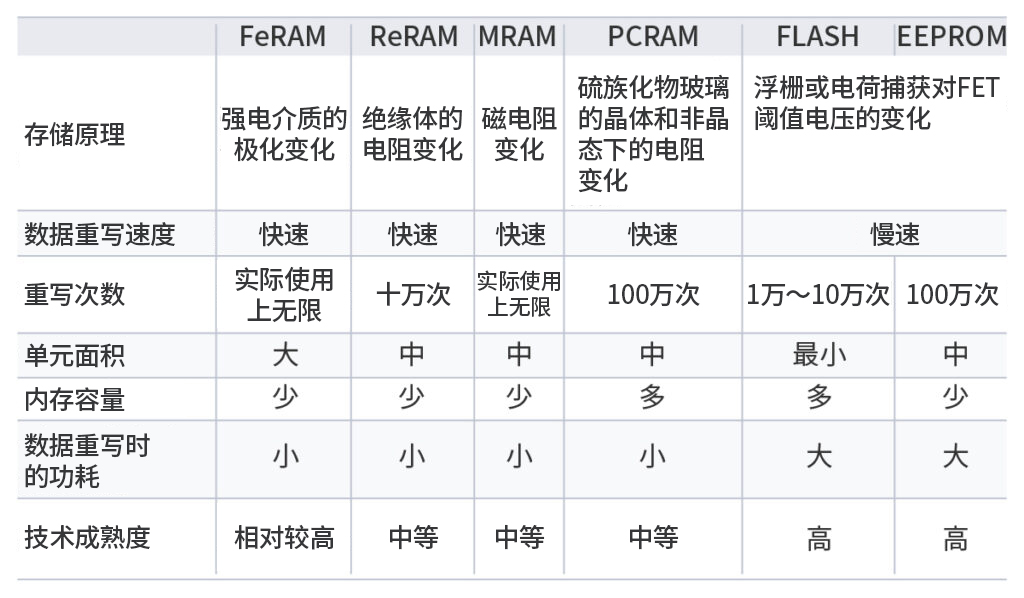

不同类型NVRAM关键特性对比

应用场景与优势

• 存储级内存（SCM）：填补DRAM与SSD之间的性能与容量鸿沟，NVRAM可提供接近内存的延迟与持久化能力，如Intel Optane（基于PCM）曾用于缓存或加速。
• 嵌入式系统：要求低功耗、快速启动、频繁读写，FRAM和MRAM常用于智能仪表、医疗植入物、工业传感器。
• 汽车电子：黑匣子、ADAS校准数据、引擎控制参数,需高温下可靠且非易失。
• 航天与军工：MRAM和FRAM抗辐射、耐极端温度,替代传统存储器。
• 新兴计算：RRAM和PCM在存算一体、神经形态计算中展现潜力,可模拟突触权重。

未来发展挑战

• 成本与密度：NVRAM单位比特成本仍高于DRAM和Flash,大容量化面临工艺缩放限制。
• 耐久性与保持折中：部分技术（如PCM）在高温下数据保持能力下降,或耐久性受限于材料相变疲劳。
• 标准化与生态：不同NVRAM技术互不兼容，需要统一接口、驱动与文件系统支持（如NVDIMM标准）。
• 功耗与散热：高速读写时功耗可能接近DRAM,需优化电路设计。

相关问题与解答

问题1：NVRAM能否完全取代DRAM和Flash？

解答：短期内无法完全取代，NVRAM虽然兼顾非易失与随机访问，但不同技术各有短板：FRAM和MRAM密度低、成本高，PCM和RRAM速度或耐久性不及DRAM，Flash则凭借极高密度和成熟工艺占据存储市场，NVRAM更适合作为特定场景的补充，如存储级内存、持久化内存、嵌入式缓存等，与DRAM、Flash形成分层存储体系，未来若NVRAM能在成本、密度和性能上实现突破，理论上可能替代部分DRAM或Flash,但全面替代仍需克服技术瓶颈。

问题2：为什么FRAM的写入次数远高于Flash，但存储密度却不如Flash？

解答：FRAM的写入耐久性极高（可达10^15次），原因在于其写操作仅涉及铁电材料极化翻转，不涉及电荷载入或隧穿，因此几乎没有物理磨损，而Flash的写操作依赖浮栅隧穿，每次写入会损伤隧道氧化层，导致擦写次数有限（约10^3~10^5次），相比之下，Flash的存储密度远高于FRAM，因为：FRAM每个存储单元需要较大的铁电电容和复杂的一晶体管一电容（1T1C）结构，工艺缩放困难；Flash采用单晶体管浮栅结构，且可通过多级单元（MLC）和3D堆叠大幅提高密度，FRAM更适用于对耐久性要求极高、容量需求不大的场景,而Flash适合大容量存储。
