高速数据采集系统到底是干什么用的，多少钱一台

什么是高速数据采集系统

高速数据采集系统是一种能够以极高的采样率（通常每秒数百万至数十亿次）将模拟信号转换为数字信号的电子系统，它由模拟前端（放大、滤波、调理）、模数转换器（ADC）、时钟管理、数据缓冲与传输接口以及配套的存储与处理单元组成，核心指标是采样率、分辨率、带宽、通道数和存储深度，相较于普通数据采集卡，高速系统强调对瞬态信号、高频成分和快速变化过程的捕捉能力，广泛应用于雷达、通信、高速示波器、粒子物理实验、医学成像、光通信、自动测试设备等领域。

高速数据采集系统的主要用途

雷达与电子战信号分析

雷达系统发射脉冲并接收回波，目标探测要求对纳秒级脉宽和多普勒频移进行精确测量，高速数据采集系统以数GS/s的采样率直接数字化中频或射频信号，再通过数字下变频、脉冲压缩和FFT分析提取距离、速度、角度信息，在电子战场景中，系统需要捕获宽带跳频信号或瞬时脉冲，并实时侦测威胁，高速采集配合FPGA可实现瞬时带宽覆盖,支持信号识别与干扰生成。

通信测试与软件无线电

现代通信标准（如5G NR、Wi-Fi 6、卫星通信）使用宽带调制和载波聚合，发射机和接收机的测试需要高采样率设备来捕获调制波形、误差矢量幅度（EVM）和频谱模板，高速数据采集系统搭配矢量信号分析软件，可完成802.11ax信号的200MHz带宽分析，在软件无线电中，采集系统作为射频前端与数字基带之间的桥梁，需要高动态范围（大于80dB）和低噪声,以接收微弱信号。

高速串行总线测试

PCIe 4.0/5.0、USB 3.2、Thunderbolt、DDR5等高速接口的电气特性测试依赖高速示波器和数据采集卡，系统需要以远高于信号速率的采样率（比如50GS/s）来捕获眼图、抖动、上升时间，并执行一致性测试，高速采集系统配合差分探头和时钟恢复算法,能够分析几十Gbps的串行数据流中的态势。

医学成像（超声、CT、PET）

在医学超声中，换能器阵列接收的回波信号频率可达数十MHz，要求每通道数十至上百MS/s的采样率，以实现高分辨率成像，高速数据采集系统同时处理数百通道，波束合成后的数据流用于实时显示，在CT和PET中，探测器输出的信号脉冲宽度窄,也需要百MHz以上采样率来精确积分能量和定位事件。

粒子物理与核探测

大型强子对撞机（LHC）等实验产生大量亚纳秒级粒子碰撞事件，探测器前端电子学需要高速采集以记录波形，供后续触发和重建使用，LHC上的CMS实验使用数十GS/s的采样芯片来捕捉电磁量能器的信号，系统需具备高时间分辨率（皮秒量级）和低死时间,以应对高碰撞率。

自动化测试与测量

芯片测试、电源完整性测试、汽车电子总线（CAN FD、FlexRay）测试中，需要高速采集来捕获故障瞬态、电源纹波和通信波形，测试开关电源的启动过程时，系统需以数十MS/s记录电压和电流，持续数百毫秒，以分析过冲和振荡,多通道同步采集可实现相量分析。

光通信与光子学

相干光通信的接收端需要高速ADC（如64GS/s）来数字化超过100GHz的带宽信号，用于数字信号处理补偿光纤色散和非线性，在光学相干断层扫描（OCT）中，光谱仪信号的采集速率通常超过100MS/s,以实现高成像速度。

工业与科学高速成像

高速摄像机每帧捕获大量像素，但有时需要直接记录模拟信号（如加速计、力传感器）以替代图像分析，高速数据采集系统提供多通道同步，用于振动分析、碰撞测试、风洞实验等，采样率可达MS/s至GS/s,搭配长记录深度。

关键性能指标与选择标准

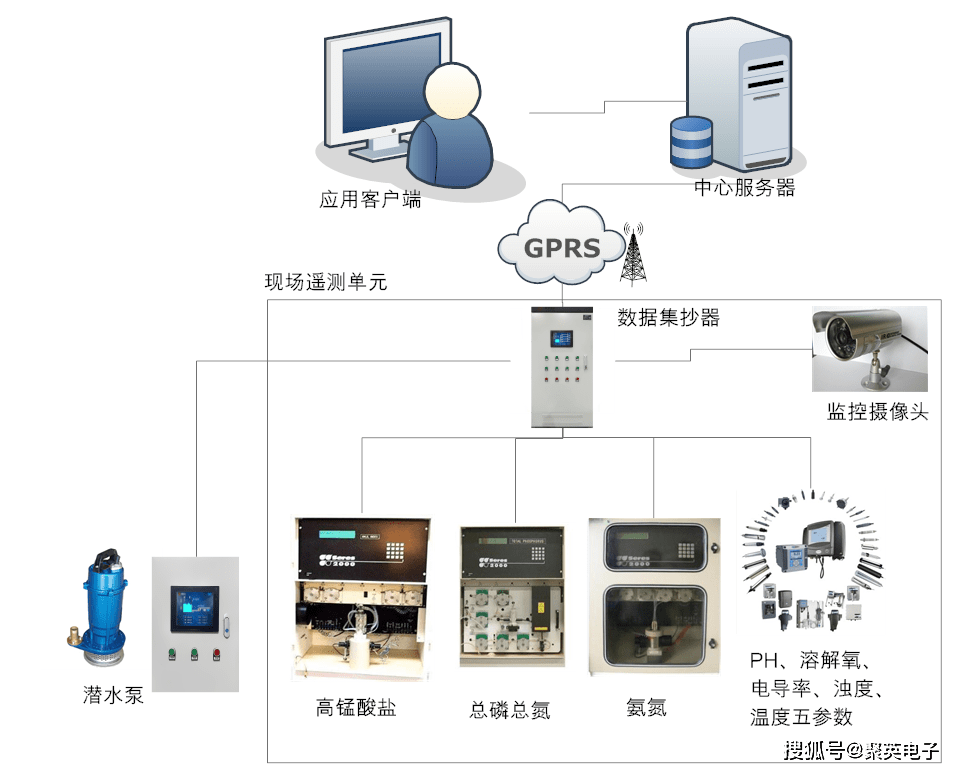

系统架构与实现方式

高速数据采集系统通常采用FPGA作为核心控制器，处理ADC数据流，实现实时预处理（均值滤波、峰值检测、FFT）并协调存储与传输，ADC前端可能包含可变增益放大器（VGA）和抗混叠滤波器，时钟系统使用低抖动锁相环，保证采样精度，对于极高采样率，可能使用时间交替（TI）技术，将多个ADC并行采样以提升等效速率，但需要校准通道间的偏置、增益和相位误差。

发展趋势

• 更高采样率与分辨率：先进工艺（如28nm CMOS）使ADC达到数十GS/s且12位以上；众多应用（如超宽带通信）推动采样率突破100GS/s。
• 集成化与多通道：单芯片集成多通道ADC和FPGA，减少板级走线，用于相控阵和5G MIMO。
• 实时处理能力：FPGA内嵌DSP硬核，实现实时降采样、数字滤波和解调,减少数据回传量。
• 软件定义架构：开放平台（如PXIe、OpenVPX）允许用户组合不同板卡,满足灵活测试需求。
• 低成本化：CMOS ADC和高速串行接口（如JESD204B/C）降低系统成本,使高速采集普及到消费电子和工业现场。

相关问答FAQs

问题1：高速数据采集系统与普通数据采集系统的主要区别是什么？

解答：核心区别在于采样率和带宽，普通数据采集系统通常用于慢速变化信号（如温度、压力），采样率在几十kS/s到几MS/s，分辨率较高（16~24位），带宽较窄，高速数据采集系统采样率可达MS/s至GS/s，带宽可达GHz，用于捕捉高频或瞬态信号，高速系统在时钟管理、数据传输、触发精度和存储深度方面要求更高，常用FPGA实现实时处理，而普通系统多采用微控制器或USB传输，应用场景不同：普通系统适于工业监控，高速系统适于雷达、通信、高速测试等，高速系统的价格通常更高，且对布线、信号完整性、散热有更严格的设计要求。

问题2：如何选择合适的高速数据采集系统？

解答：选择需考虑以下因素：1）信号频率：根据奈奎斯特准则，采样率至少为信号最高频率的两倍，实际应用中常取2.5~5倍以便恢复信号细节，2）分辨率：根据所需动态范围，每增加一位分辨率约增加6dB动态范围，但高分辨率ADC往往采样率较低，需权衡，3）通道数：多通道应用需同步采集，注意通道间延迟和相位一致性，4）存储深度：若需分析长时间波形，应选择具备大板载内存或高速流盘能力的系统，5）接口与软件：PCIe适合高速实时传输，USB适合便携，PXIe适合模块化系统，检查是否提供符合需求的驱动和API（如LabVIEW、C++、Python），6）触发功能：需支持多种触发模式以捕获特定事件，7）环境与可靠性：温度范围、抗振动、MTBF等，建议先根据实际信号特征估算所需参数，再参考厂商手册进行对比,必要时可申请样机测试。
