高速数据采集系统怎么安装，有哪些注意事项？

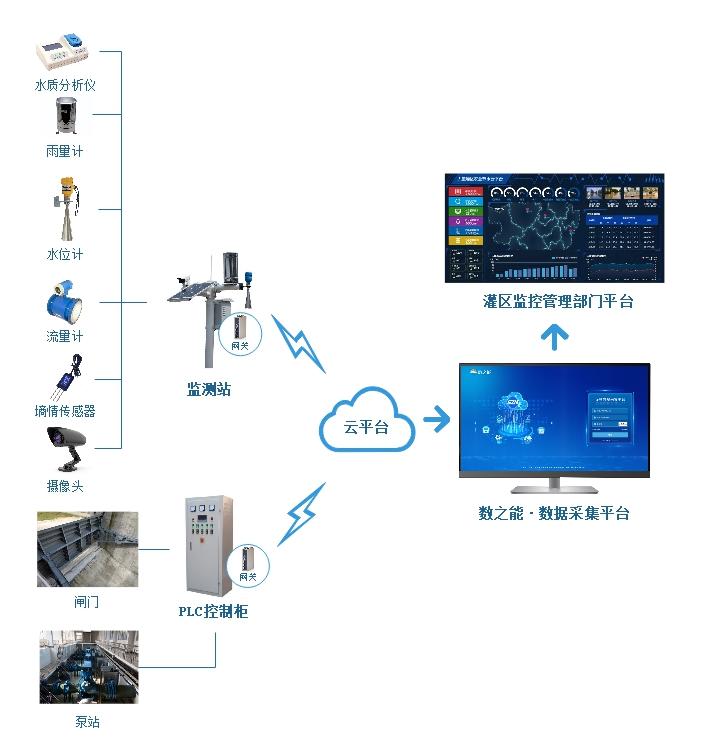

安装前准备

高速数据采集系统的安装涉及硬件、软件以及系统环境的多个环节，每一步都需要仔细规划和执行，首先需要明确系统的具体需求，包括采样率、分辨率、通道数、信号类型等，这些参数将直接影响后续安装的硬件选型与配置，在拿到设备后，应仔细阅读产品手册，了解接口定义、电源要求以及散热条件，安装环境应保持清洁、干燥，避免强电磁干扰，并确保有足够的空间用于散热和线缆走线，对于机架式或模块化系统，需要提前规划好机柜布局,预留足够的插槽和通风间隙。

• 硬件清单核对：检查板卡、连接线缆、终端电阻、电源适配器、同步触发线等是否齐全。
• 工具准备：准备好防静电手环、螺丝刀、同轴电缆剥线钳、万用表等工具。
• 系统兼容性确认：确认操作系统版本（Windows/Linux）、驱动支持情况，以及PCIe/以太网/PXI等接口与主板的兼容性。

硬件安装步骤

硬件安装是高速数据采集系统的基础，务必按照规范操作,避免因静电或机械应力导致设备损坏。

板卡安装

对于PCIe或PXIe板卡，先关闭主机电源并拔掉电源线，打开机箱侧板，选择空闲的PCIe插槽，注意插槽类型（如x4、x8、x16）要与板卡匹配，将板卡平稳插入插槽，确保金色触点完全接触，然后拧紧固定螺丝，对于PXI系统，需将模块插入对应的外设槽位,并锁紧前端扳手。

信号连接

根据信号类型选择正确的连接方式，单端信号使用BNC或SMA接口，差分信号需使用双绞线屏蔽电缆，对于高频信号，建议使用低损耗同轴电缆，并尽可能缩短布线长度，连接时注意阻抗匹配（通常为50Ω或75Ω），避免信号反射，对于需要同步的多通道系统,应使用专用的触发线或时钟线将各板卡级联。

电源与接地

确保系统电源稳定，避免与电机、变频器等大功率设备共用电源线，使用带有滤波功能的电源插座或UPS，接地方面，应建立单点接地系统，避免地环路，机箱需连接到大地,板卡上的接地端子也需正确连接。

软件安装与配置

硬件安装完成后，需要安装相应的驱动、运行时库和配置软件,软件安装过程直接关系到系统能否正常识别板卡并实现高速数据传输。

驱动安装

从设备厂商官网下载最新驱动程序，或使用随附光盘，安装前建议关闭杀毒软件，避免文件被误拦截，运行安装程序，选择与操作系统匹配的版本（32位或64位），对于Windows系统，通常支持即插即用，但部分板卡需手动指定驱动路径，安装完成后，重启计算机,并在设备管理器中查看是否有未被识别的设备。

配置软件

安装板卡配置工具（如NI MAX、Keysight IO Libraries或厂商专用软件），打开软件后，应能自动检测到安装的板卡，如果未检测到，检查硬件连接或手动扫描总线，在配置界面中，设置板卡的基本参数，如采样率、采样点数、通道量程、耦合方式（AC/DC）、触发模式等，对于多板卡同步系统，需要设置主从关系,并分配时钟源。

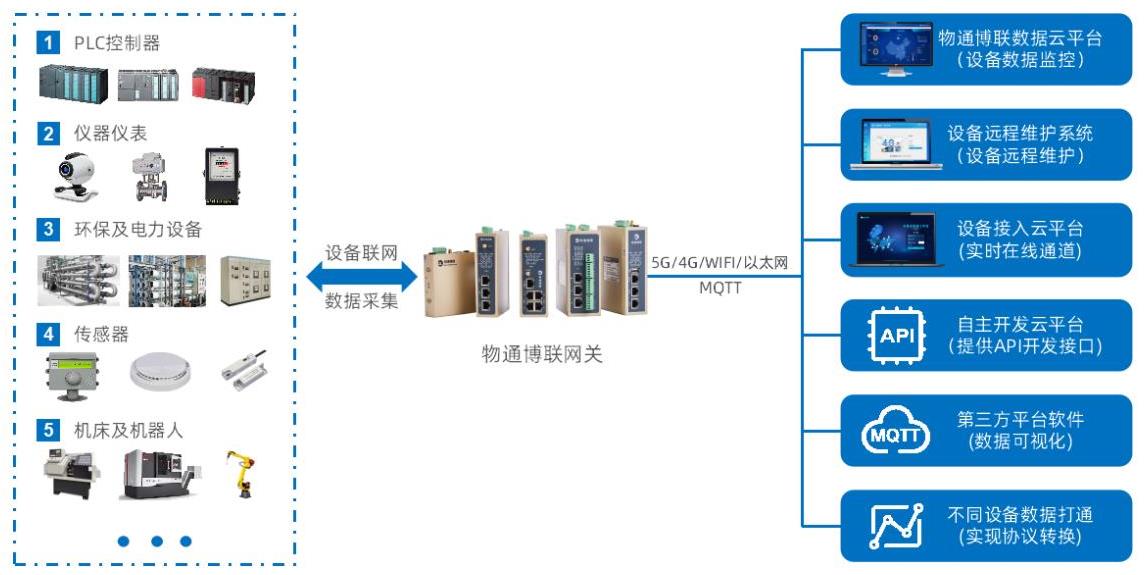

开发环境集成

如果需要进行二次开发，需安装相应的API库（如DLL、.NET组件或C/C++库），配置开发环境（如Visual Studio、LabVIEW、MATLAB），添加引用或头文件路径，编写简单的测试代码，如读取设备ID或采集一段数据,验证接口是否正常。

系统测试与校准

安装完成后，必须进行全面的测试和校准,以确保数据采集的准确性和可靠性。

基本功能测试

使用厂商提供的测试程序或自编脚本,执行以下操作：

• 读取板卡状态信息,确认固件版本。
• 进行空采测试（不加信号）,检查本底噪声是否在合理范围内。
• 输入已知频率和幅度的标准信号（如1kHz正弦波，1Vpp），采集并分析波形，验证幅值、频率和相位是否准确。

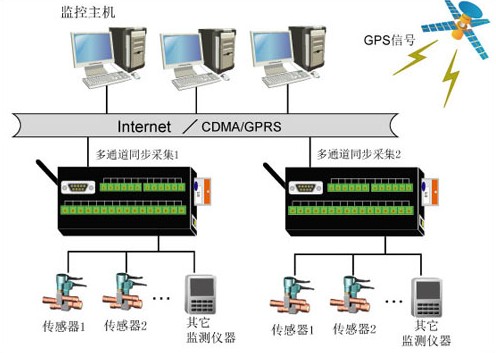

同步与触发测试

对于多通道或分布式系统，需验证同步性能，输入同一信号到多个通道，采集后对比时间差，确保触发延迟在可接受范围内（通常小于1个采样间隔），调整触发参数，测试不同触发模式（上升沿、下降沿、软件触发、外部触发）是否正常工作。

性能指标校准

使用精密信号源和数字万用表，对采集系统的增益和偏置进行校准，许多板卡支持软件校准，可写入校准系数，对于高速采集，还需检查动态性能指标，如信噪比（SNR）、总谐波失真（THD）和有效位数（ENOB），通过专用测试软件或标准算法计算这些指标,并与产品规格进行对比。

常见问题及处理

在安装过程中，可能会遇到驱动冲突、信号噪声过大、系统无法识别等常见问题,以下是一些典型情况及解决方法：

• 驱动安装失败：检查系统是否装了其他采集卡驱动，尝试卸载冲突软件；使用管理员权限运行安装程序；在设备管理器中手动更新驱动程序。
• 板卡未被识别：确认板卡是否完全插入插槽，尝试更换PCIe插槽；检查主板BIOS中是否开启了相关功能（如PCIe Gen设置）。
• 信号噪声异常：检查接地是否良好，信号线是否屏蔽，尝试使用差分输入；降低采样率或开启滤波功能；在软件中调整输入量程,使信号幅度接近满量程。
• 数据丢点：确认数据传输模式（DMA或中断）是否配置正确，增加缓冲区大小，降低数据速率或使用更高速的总线（如PCIe Gen3）。
• 同步失败：检查触发线连接，确保所有板卡使用同源时钟；在配置软件中正确设置主从设备；重新启动系统后再次尝试。

最终检查与维护

安装完成后，建议进行至少24小时的老化测试，观察系统是否稳定，记录所有配置参数，便于后续维护，定期清洁板卡金手指和连接器，使用专用清洁剂，对于长期运行的系统，应建立监控机制，定期检查板卡温度、风扇状态以及数据完整性。

相关问答FAQs

Q1: 高速数据采集系统安装时，如何确保多块板卡之间的同步？

A: 多板卡同步需要硬件和软件配合，硬件上，使用专用的同步线缆（如触发线、时钟线）将各板卡级联，并设置其中一块板卡为主板卡，其他为从板卡，软件上，在配置工具中指定时钟源（通常选择主板卡上的内部时钟或外部参考时钟），并配置触发模式（如软件触发或硬件触发），同步完成后，可使用同一信号输入所有通道，采集后检查时间偏移，若偏移在允许范围内（lt;1个采样点）,则同步成功。

Q2: 安装过程中出现驱动安装失败，可能是什么原因？如何解决？

A: 驱动安装失败常见原因包括：操作系统不兼容（如未安装所需补丁）、之前安装过其他采集卡驱动导致冲突、安装文件损坏或权限不足，解决方法：首先确认系统位数和版本是否在驱动支持列表中，然后尝试以管理员身份运行安装程序，并临时关闭杀毒软件，如果仍有冲突，可进入设备管理器卸载未知设备，或使用厂商提供的驱动清理工具彻底清除旧驱动后重试，检查主板BIOS设置，确保PCIe链路正常,必要时更新BIOS版本。
