风机联合建模与仿真如何实现?,有哪些关键步骤?

风机联合建模与仿真的核心概念

风机联合建模与仿真是指在气动、结构、控制、电气等多个物理域之间建立耦合模型,并通过协同仿真手段对风机整体性能进行预测与评估的方法,其核心目标是克服传统单域建模的局限性,更真实地反映风机在实际运行中的多物理场交互行为。

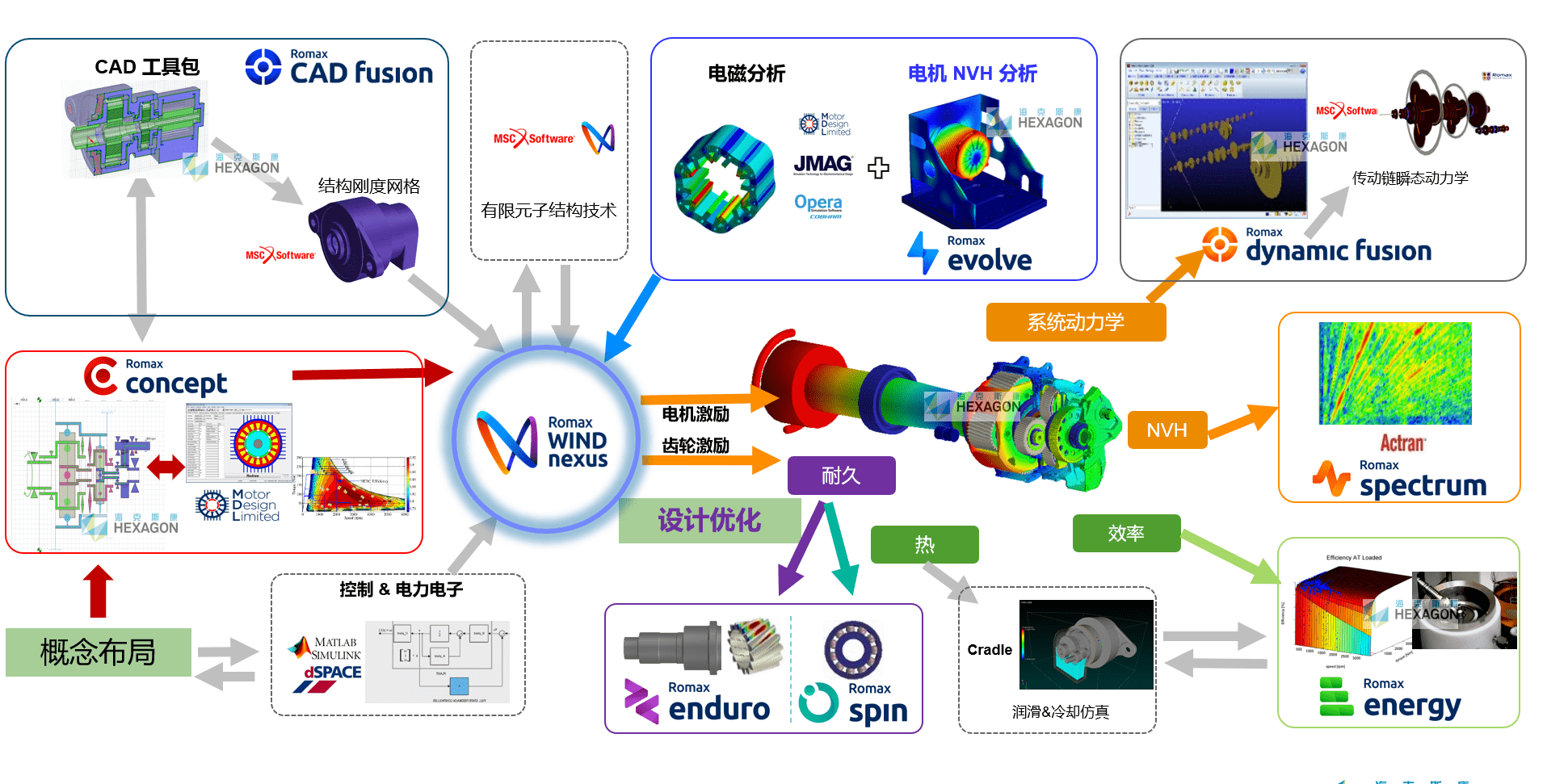

风机联合建模与仿真如何实现?,有哪些关键步骤? 第1张

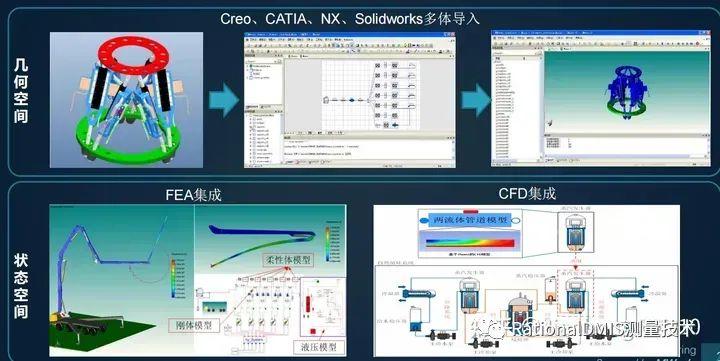

风机联合建模与仿真如何实现?,有哪些关键步骤? 第2张

主要技术路线

  • 多体动力学与气动弹性耦合:将叶片、塔筒等柔性结构的多体动力学方程与基于叶素动量理论的空气动力学模型耦合,分析结构振动与气动载荷的相互作用。
  • 机电暂态与控制系统联合:将发电机、变流器及其控制策略与机械传动系统模型结合,研究电网扰动下的机组响应。
  • 多物理场协同仿真平台:如MBDyn、Simpack、FAST等软件与MATLAB/Simulink、Bladed等工具联合,实现数据交换与时间步同步。

典型联合建模流程

阶段 关键任务 常用工具
气动建模 获取叶片、轮毂处的风速与载荷分布 叶素动量理论、CFD
结构建模 建立塔筒、叶片、传动链的有限元或多体模型 ANSYS、SIMPACK、MBDyn
控制建模 设计变桨、转矩、偏航等控制算法 MATLAB/Simulink、PLC
联合仿真 各域模型通过接口交换力、位移、状态等信号 FAST + Simulink、MBDyn + Simulink

关键挑战与应对

  • 时间尺度差异:气动、机械与电气过程的时间常数不同,需采用变步长或插值算法保持同步。
  • 数据交换效率:大规模模型间的数据传递可能成为瓶颈,可借助共仿真(Co-simulation)模型降阶技术优化。
  • 模型验证困难:实测数据获取成本高,通常通过部件级试验整机载荷测试交叉验证。

应用场景

  • 整机载荷与寿命评估:用于认证前的载荷计算,特别是极端工况下的疲劳与极限载荷。
  • 控制策略优化:通过联合仿真验证新控制算法(如独立变桨、非线性控制)对减载与发电量的影响。
  • 电网适应性分析:研究低电压穿越、惯量响应等电网要求下机组各子系统的动态行为。

相关问题与解答

问题1:风机联合建模与仿真的主要难点是什么?

解答:主要难点在于多物理场耦合的非线性与时间尺度差异,气动、结构、控制等子系统分别具有不同的时间常数(如气动湍流在毫秒级,结构振动在秒级,电网动态在微秒级),直接耦合会导致计算不稳定或效率低下,各物理域模型本身的非线性(如大变形叶片、湍流风场)使得求解收敛困难,常用对策包括:采用共仿真算法(如基于FMI的接口标准)、多时间步长调度、以及模型简化(如降阶气动模型)。

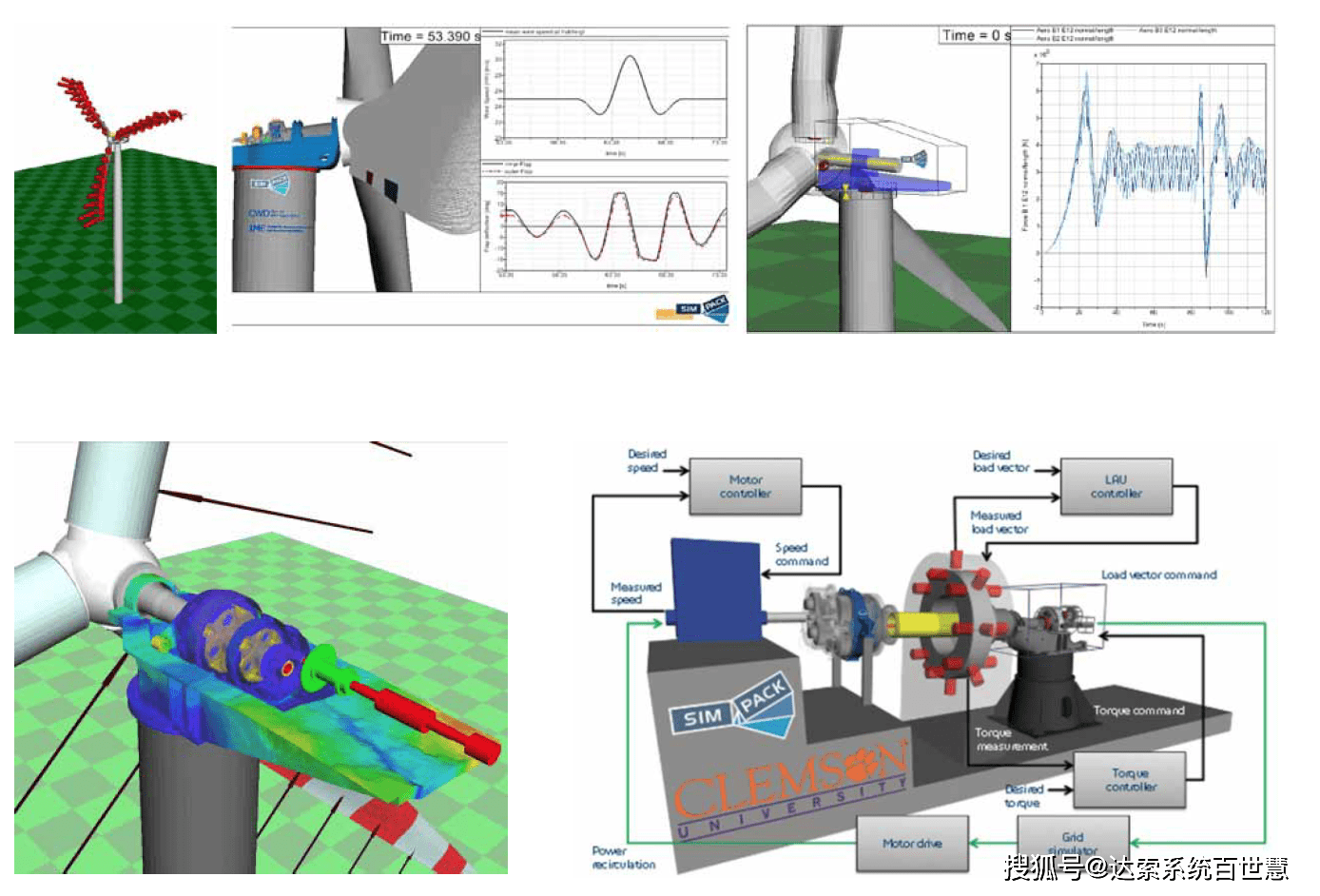

风机联合建模与仿真如何实现?,有哪些关键步骤? 第3张

问题2:如何提高联合仿真的计算效率?

解答:可以从以下方面入手:

  • 采用模型降阶技术,如用ROM(Reduced Order Model) 替代高保真CFD或FEA模型,减少每步计算量。
  • 使用并行计算与分布式架构,将不同子系统分配到不同核心或节点,并通过高效通信协议(如MPI)交换数据。
  • 优化耦合策略,例如选择弱耦合(交替求解)而非强耦合,在保证精度前提下减少迭代次数。
  • 利用硬件加速,如GPU并行求解气动部分,或使用FPGA加速控制逻辑仿真。
