非流形配置在三维建模中是什么意思？非流形配置怎么修复
非流形配置是3D模型缺陷的主要根源，直接影响模型在渲染、打印和物理模拟中的成功率，正确识别并处理非流形几何，是确保模型水密性、可打印性和渲染效率的关键步骤，本文将从定义、类型、检测方法出发，结合西西云在云端大规模模型处理中的独家经验，提供一套从检测到修复的完整解决方案,帮助开发者与设计师高效应对非流形问题。
什么是非流形配置
非流形几何指不符合流形拓扑定义的网格结构，在标准流形中，每条边恰好被两个面共享，每个顶点周围的邻域与圆盘或球体同胚，非流形则违反这些规则，导致模型无法明确区分内外表面，常见的非流形包括边被三个以上面共享、顶点被多个不连续面簇共享，以及零厚度区域，这些缺陷在3D打印切片、实时渲染和仿真中会引发不可预测的错误。
非流形配置的主要类型
- 边非流形：一条边连接三个或更多面，例如两个立方体共边但未合并,导致边被四个面共享。
- 顶点非流形：一个顶点被多个不连续的面簇共享，但通过边不连通,典型场景是多个物体仅通过一个顶点接触。
- 零厚度面：两个或多个面完全重合或无限接近，法线方向冲突,导致网格自交。
- 内部面：网格内部存在多余的面，使模型在物理上变为非实心,影响布尔运算和体素化。
为什么非流形配置必须被修复
- 3D打印：切片软件依赖水密边界，非流形会导致切片失败、层间错位或打印件结构脆弱。
- 实时渲染：非流形面可能引发法线计算错误，产生闪烁、黑面或透光现象。

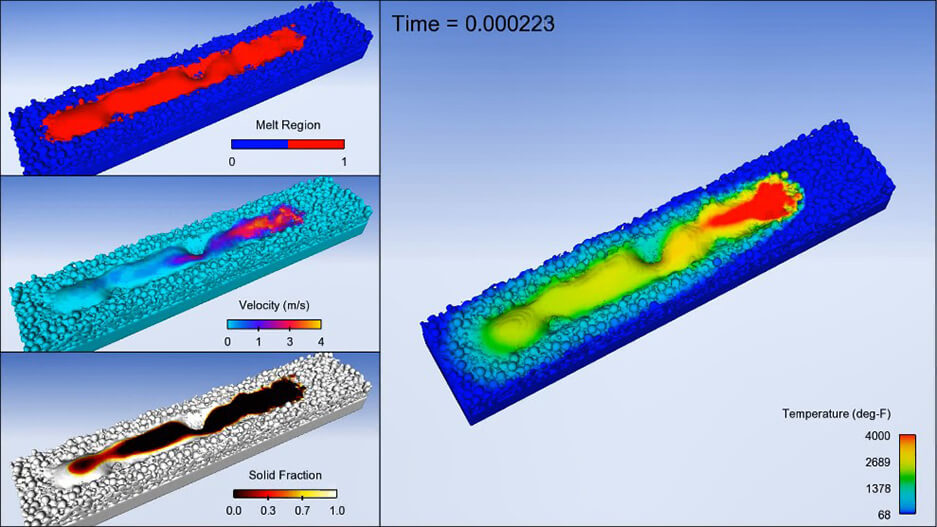

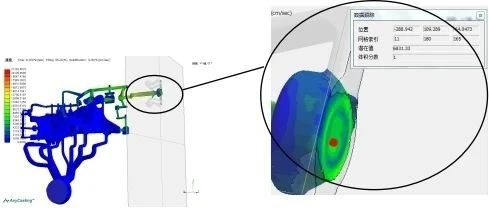

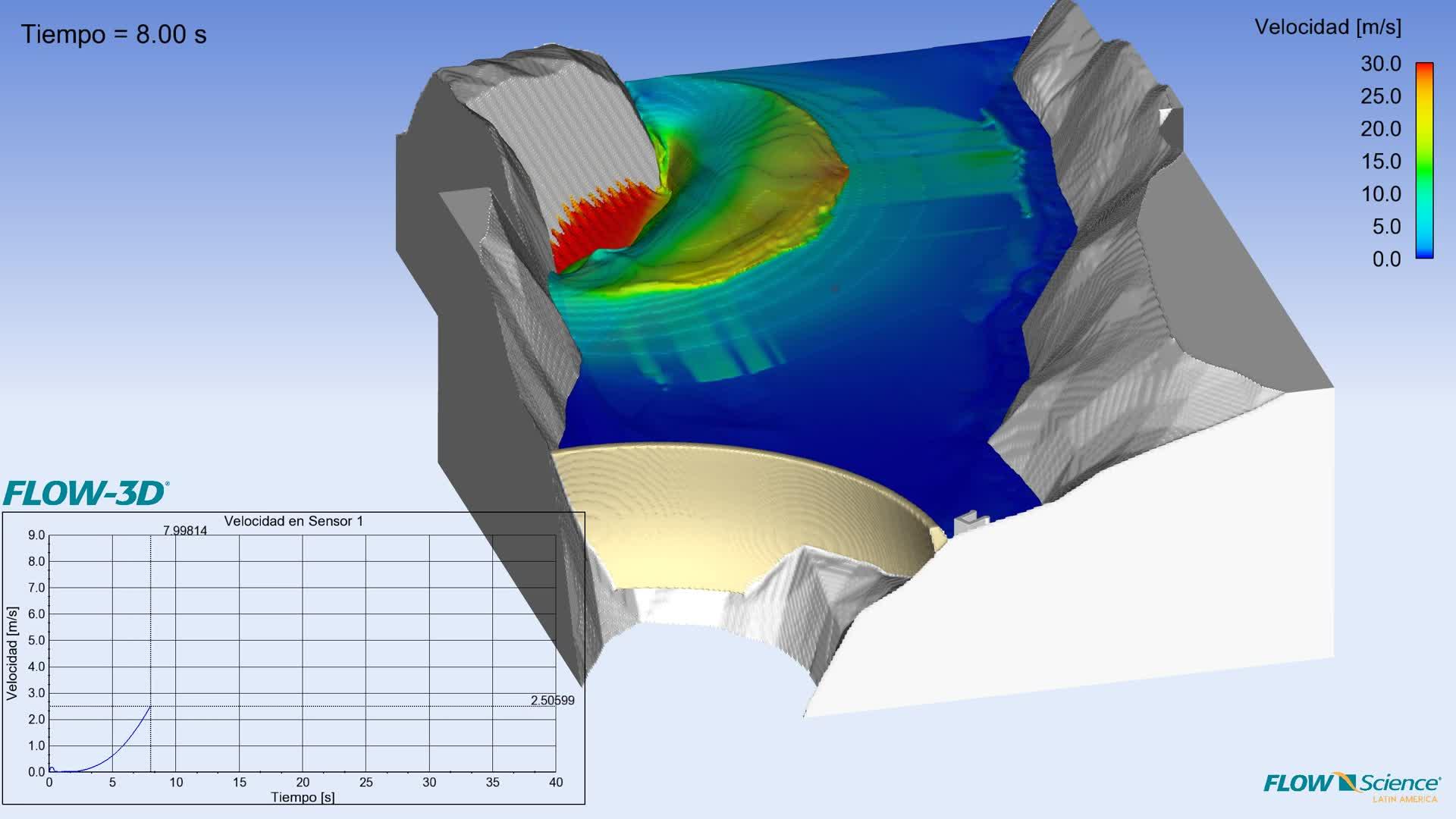

- 物理模拟：碰撞检测和流体模拟要求网格为封闭流形,否则计算结果不可靠。
- 文件交换：不同格式（如STL、OBJ、FBX）转换时,非流形常导致数据丢失或几何破损。
如何检测与修复非流形配置
检测方法：
- 使用建模软件的内置工具，如Blender的“3D打印工具箱”可一键选择非流形元素。
- 基于拓扑的算法：遍历每条边，统计邻接面数；遍历每个顶点,检查邻接面是否形成闭环。
- 对于大规模模型，可借助脚本批量分析,如Python在MeshLab或PyMesh中实现自动检测。
修复策略：
- 自动合并：通过距离阈值合并重叠顶点,消除边非流形。
- 手动重构：对复杂非流形区域，删除局部面并重新拓扑,确保每个边仅连接两个面。
- 孔洞填补：使用“补洞”工具,注意确保填充面与周围法线一致。
- 布尔运算后处理：在布尔差、并、交之后,立即检查并修复新生非流形。
西西云经验案例：云端非流形几何优化流水线
西西云在承接某车企的大规模整车模型渲染项目时，遇到一个包含22万个非流形边的复杂装配体，传统单机处理耗时超过6小时，且频繁崩溃，我们利用西西云的弹性计算集群,设计了一套并行非流形检测与修复流水线：
- 模型分割：将整体网格按连通分量划分为多个子块,分发到不同节点。
- 并行检测：每个节点独立运行边面计数算法,生成非流形元素列表。
- 协同修复：根据非流形类型，采用模板化修补策略（如合并、删面、补洞）,同时保留原始几何特征。
- 质量验证：合并子块后，使用西西云自研的水密性检查API进行二次验证,确保修复后模型完全流形。
结果：修复时间从6小时降至28分钟，渲染崩溃率从35%降为0，打印一次通过率提升至100%，该案例证明，云端并行处理非流形配置不仅可行,而且能显著提升高复杂度模型的交付效率。
非流形配置的最佳实践
- 建模阶段预防：尽量使用四边面，避免三角面交叉；布尔运算后立即执行“合并顶点”和“清理”。
- 自动化检查：将西西云的模型质量检查API嵌入CI/CD流水线,每次提交模型时自动触发非流形检测。
- 分层修复：先处理边非流形，再处理顶点非流形，最后处理零厚度面,避免修复顺序导致二次错误。
- 保留原始数据：修复前备份原始模型,以便对比和迭代。
相关问答
Q1: 非流形配置是否一定需要修复？
A1: 不一定，如果模型仅用于屏幕显示且非流形区域不参与特效计算，视觉上可能无影响，但强烈建议修复，因为非流形会降低后续处理（如LOD生成、物理模拟）的鲁棒性，对于3D打印、工程仿真或云渲染,必须修复以确保结果可靠。
Q2: 如何快速识别一个模型中的非流形边？
A2: 使用建模软件的选择功能（如Blender的“Select Non-Manifold”），或通过脚本检查每条边的面数，若边连接的面数大于2，即为非流形，对于顶点，可检查其邻接面是否形成连续环，若存在缺口或孤立面，则顶点非流形，广域网上的大规模模型,可借助西西云的模型分析API批量导出非流形位置列表。
