高速存储芯片是现代计算机系统的核心组件之一,其性能直接影响着数据处理速度、系统响应能力以及整体计算效率，随着人工智能、大数据分析、云计算和实时数据处理等领域的快速发展，对存储芯片的读写速度、带宽和延迟提出了越来越高的要求，高速存储芯片通常指那些能够以极短的时间完成数据存取操作的半导体存储器，它们在内存层次结构中占据关键位置，位于处理器与慢速存储设备之间，起到缓冲与加速的作用，根据存储介质和工作原理的不同，高速存储芯片可分为多种类型，每种类型在速度、容量、成本、功耗和易失性方面各有优劣，共同构成了从寄存器到缓存的存储体系。

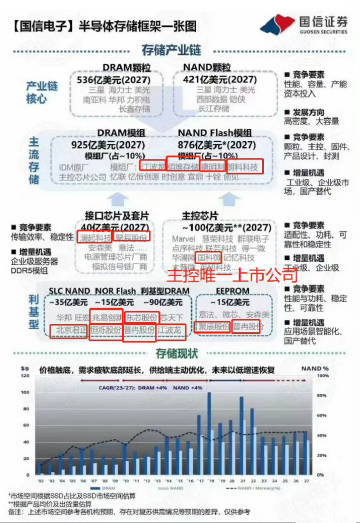

高速存储芯片的定义与分类

高速存储芯片本质上是一种半导体器件,它利用晶体管的开关状态或电荷存储能力来保存数据，并通过电路实现快速的读写操作，按照数据保持特性，可以将高速存储芯片分为易失性存储芯片和非易失性存储芯片两大类，易失性存储芯片在断电后数据丢失，但往往具有极高的存取速度；非易失性存储芯片则在断电后仍能保留数据，速度通常低于易失性存储器，但近年来随着技术创新，两者之间的差距正在缩小。

• 易失性高速存储芯片：主要包括静态随机存取存储器（SRAM）和动态随机存取存储器（DRAM），SRAM利用触发器存储数据，不需要刷新，存取速度极快，通常用于处理器的高速缓存（L1、L2、L3缓存），DRAM利用电容存储电荷，需要定期刷新，速度略慢于SRAM，但容量更大、成本更低，广泛用于计算机的主存。
• 非易失性高速存储芯片：主要包括NAND闪存以及新一代存储技术如3D XPoint、相变存储器（PCM）、磁阻存储器（MRAM）等，NAND闪存虽然速度远低于DRAM，但通过多通道、堆叠和接口优化（如NVMe）实现了接近高速存储的性能，3D XPoint等技术则试图在速度上接近DRAM，同时保持非易失性，填补了传统存储层级之间的空白。

主要高速存储芯片技术详解

SRAM

SRAM由多个晶体管（通常为6个）组成一个存储单元，形成双稳态电路，只要供电就能保持数据，无需刷新，其速度极快，访问时间通常在几纳秒以内，能够与处理器核心频率同步，SRAM的缺点是单元面积大、集成度低、成本高，因此主要用于容量较小但要求最高速度的缓存层次，现代处理器中，SRAM被用于构建L1、L2、L3缓存，容量从几十KB到几十MB不等，SRAM的功耗相对较高，但因其高性能，在高速信号处理、网络交换机和FPGA中也广泛应用。

DRAM

DRAM是使用最广泛的高速存储芯片,作为计算机主存几乎无处不在，DRAM的每个存储单元由一个晶体管和一个电容组成，通过电容的充电状态来表示0或1，由于电容会漏电，DRAM需要定期刷新（通常每64ms刷新一次），这会消耗额外的能量并占用部分带宽，DRAM的速度以纳秒计，典型的DDR5 DRAM延迟约为10-20ns，带宽可达几十GB/s，DRAM密度高、成本低，通过堆叠和多通道技术（如HBM）可以进一步扩展带宽和容量，HBM（高带宽内存）通过硅通孔（TSV）将多个DRAM芯片堆叠在一起，并连接至逻辑芯片，实现超过1TB/s的带宽，成为高性能计算和AI加速器的首选。

NAND闪存

NAND闪存是一种非易失性存储,广泛应用于固态硬盘（SSD）和嵌入式存储，NAND闪存在速度上无法与SRAM或DRAM媲美，但通过多平面操作、缓存编程和高速接口（如PCIe 4.0/5.0、NVMe协议），现代SSD的顺序读写速度可达数GB/s，随机访问延迟降至几十微秒级别，NAND闪存分为SLC、MLC、TLC、QLC和PLC，其中SLC速度最快但容量最小，QLC/PLC容量大但速度较慢，为了提升随机读写性能，SSD内部采用DRAM缓存、FTL（闪存转换层）和磨损均衡算法，在企业级和数据中心场景中，高速NAND闪存正在逐步替代部分DRAM的角色，实现更低的时延和大容量持久化存储。

新兴高速存储技术

为了突破传统存储器的性能瓶颈,学术界和产业界不断探索新型存储材料与结构，3D XPoint（英特尔与美光联合开发）是一种基于相变材料的非易失性存储器，其访问速度介于DRAM和NAND之间，延迟约为几百纳秒，远超NAND闪存，且密度高于DRAM，3D XPoint采用堆叠和交叉点结构，无需晶体管，理论上可以实现更高的密度和更低的功耗，MRAM（磁阻存储器）利用磁隧道结效应，具有接近SRAM的速度、非易失性和高耐久性，适用于嵌入式缓存和工业控制领域，忆阻器（ReRAM）和铁电存储器（FeRAM）也在特定场景中展现出高速、低功耗的优势，这些新兴技术虽然尚未大规模取代主流存储，但在某些专用领域已开始商用，并被视为未来存储体系的重要基石。

高速存储芯片的性能指标

衡量高速存储芯片性能的关键指标包括：

• 访问时间：从发出读取指令到数据稳定输出的时间，通常以纳秒或微秒计，SRAM的访问时间最短（1-5ns），DRAM次之（10-20ns），3D XPoint约几百ns，NAND闪存则几十微秒。
• 带宽：单位时间内可传输的数据量，受接口宽度和频率限制，HBM2E带宽可达1.6TB/s，DDR5-6400单通道约100GB/s，PCIe 5.0 x4连接NAND闪存可达14GB/s。
• 容量：单个芯片或模组能存储的数据量，DRAM单条容量可达64GB以上，NAND闪存单片可达2TB，SRAM通常只有几十MB。
• 功耗：存储芯片工作时消耗的电能，对移动设备和数据中心节能至关重要，DRAM需要刷新，功耗较高；NAND闪存读功耗较低，写功耗较高；SRAM静态功耗较大。
• 耐久性：可擦写次数，SRAM和DRAM理论上无限次读写，NAND闪存有擦写寿命限制（SLC约10万次，QLC约1000次），3D XPoint和MRAM耐久性远高于NAND。
• 成本：每比特成本，SRAM最高，DRAM次之，NAND闪存最低，新兴技术成本介于DRAM与NAND之间。

下表对比了几种主流高速存储芯片的关键特性：

高速存储芯片的应用领域

高速存储芯片几乎渗入到所有计算设备中,在通用计算机中，SRAM承担缓存角色，DRAM作为主存，NAND闪存作为固态硬盘，在超级计算机中，HBM与GPU/CPU紧密集成，提供必要的带宽以处理大规模并行计算，在数据中心，内存池化、持久内存（如Intel Optane）利用3D XPoint技术，既保证了较高速度，又实现了数据持久化，提升了数据库和虚拟化应用的性能，在移动设备中，嵌入式SRAM、低功耗DRAM（LPDDR）和UFS闪存协同工作，满足对功耗和速度的苛刻要求，在嵌入式系统，如汽车电子、工业控制，MRAM和FRAM因抗辐射、高速和持久性而受到青睐，高速存储芯片在人工智能大模型训练中至关重要，参数和中间结果需要频繁存取，高带宽的HBM和快速的非易失性存储成为算力瓶颈的关键环节。

未来发展趋势

随着制程进步和架构创新,高速存储芯片正朝着更高带宽、更低延迟、更大容量和更低功耗的方向发展，HBM正在向更高堆叠层数和更高频率演进，HBM4预计带宽将超过2TB/s，DRAM在DDR5、LPDDR5之后，DDR6和LPDDR6已在规划中，目标速度超过10Gbps，非易失性存储方面，3D XPoint后继者或新型PCM、MRAM、ReRAM技术有望在速度上接近DRAM，同时保持非易失性和耐擦写性，存算一体（Processing-in-Memory）和近存计算（Near-Memory Computing）将部分计算功能迁移到存储芯片内部，减少数据搬运，大幅提升能效，这些技术将对未来计算机体系结构产生深远影响，使得高速存储芯片不再仅仅是数据容器，而是成为智能计算的核心参与者。

相关问答FAQs

问题1：高速存储芯片和普通存储芯片（如机械硬盘）的主要区别是什么？

高速存储芯片通常指半导体存储器,如SRAM、DRAM、NAND闪存等，其读写操作基于电子电路，速度快、延迟低、体积小，但成本相对较高，普通存储芯片（此处指机械硬盘HDD）则是利用磁介质和机械臂旋转，速度慢、延迟高（毫秒级），但容量大、成本低，高速存储芯片适用于需要频繁快速访问的场景，如内存、缓存、固态硬盘；而机械硬盘主要用于大容量冷数据存储，高速存储芯片的功耗和抗震性能通常优于机械硬盘，使其更适合移动设备和嵌入式系统。

问题2：高速存储芯片如何在人工智能模型训练中发挥作用？

人工智能模型训练,尤其是深度学习大模型，需要处理海量参数和中间结果，对存储带宽和延迟极为敏感，高速存储芯片中的HBM（高带宽内存）广泛用于GPU加速器，提供高达1TB/s以上的带宽，使得数据在计算单元和存储之间快速流动，避免计算停顿，DRAM作为主存保存模型参数，SRAM作为缓存加速频繁访问的小数据块，基于3D XPoint的持久内存可用于存储检查点或部分参数，实现快速恢复，在训练过程中，高速非易失性存储（如NVMe SSD）用于加载大规模数据集，其速度直接影响数据预处理效率，高速存储芯片的带宽和低延迟直接决定了AI训练的速度和能效，是提升算力利用率的关键因素之一。
