高速数据采集软件哪款比较好用，有什么推荐

高速数据采集软件的核心能力与关键技术

高速数据采集软件是现代测试测量、工业自动化、科学研究等领域不可或缺的工具，它负责控制硬件设备，以极高的速度捕获模拟或数字信号，并对其进行处理、分析和存储，随着电子技术、通信技术和物联网的发展，对信号采集的速度和精度要求越来越高，驱动着高速数据采集软件不断演进，本文将深入探讨高速数据采集软件的关键特性、架构设计、面临的挑战以及典型应用，并对比几款主流软件,最后回答常见问题。

关键特性与性能指标

高速数据采集软件的性能直接决定了系统的整体能力,以下是一些关键特性：

• 采样率：这是衡量数据采集速度的核心指标，通常以每秒采样点数（S/s）表示，高速系统的采样率可达每秒吉采样（GS/s）级别，软件必须能够配置硬件采样率,并处理由此产生的高速数据流。
• 分辨率：模数转换器（ADC）的位数决定了信号的动态范围和精度，常见的有12位、14位、16位等，软件需要支持位深的设置和数据处理,如选择合适的量程以优化信噪比。
• 实时性：在高速采集场景下，软件需要具备低延迟和确定性响应能力，确保数据在时间上的准确性，实时操作系统（RTOS）和专用驱动程序常用于满足硬实时需求。
• 数据吞吐量与缓冲：高速采集产生海量数据，软件必须高效管理数据流，通常采用双缓冲或环形缓冲机制，配合DMA（直接内存访问）技术，减少CPU干预,防止数据丢失。
• 触发机制：精确捕获事件是高速采集的关键，软件应支持多种触发模式：边沿、脉宽、视频、时间戳等，并能实现复杂的触发组合，如逻辑触发、序列触发。
• 数据流与存储：软件需要支持将数据连续写入磁盘，或通过高速总线（如PCIe、PXIe、USB 3.0）传输到主机，对于超高速采集，可能需要采用固态硬盘阵列（SSD RAID）或分布式存储系统。
• 分析与可视化：实时显示波形并进行分析（如FFT、数字滤波、眼图分析）是软件的常见功能,高效的图形引擎和算法库对于用户交互至关重要。

软件架构设计要点

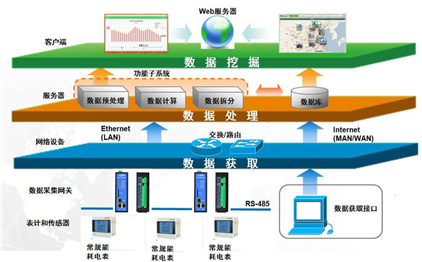

一个典型的高速数据采集软件架构包含以下几个层次：

1. 硬件抽象层：通过驱动程序（如NI-DAQmx、IVI驱动）封装不同硬件细节,提供统一的API。

2.

   数据采集引擎：管理采样率、通道配置、触发设置，启动和停止采集任务,该引擎需要高效处理中断和DMA传输。

3. 数据缓冲与分发模块：使用环形缓冲区存储原始数据，并支持多消费者模型（如一个线程用于显示，一个用于存储，一个用于实时分析）。
4. 信号处理流水线：对原始数据进行实时处理，如滤波、降采样、数学运算、解调等,处理链通常采用流水线或并行处理以跟上数据速率。
5. 数据存储模块：支持多种文件格式（如HDF5、TDMS、CSV、二进制），并优化写入速度,避免磁盘瓶颈。
6. 用户界面：提供波形显示、控制面板、测量工具等，对于高速采集，波形刷新率是关键，需要采用高效的图形渲染技术（如OpenGL、DirectX）或GPU加速。

实现中的挑战与对策

开发高速数据采集软件面临诸多挑战：

• 数据丢失：当数据产生速率超过软件处理能力时，会发生缓冲区溢出，解决方法包括：优化代码效率、使用并发编程（生产者-消费者模式）、增大缓冲区、采用硬件流控制、或使用实时操作系统。
• 实时处理延迟：对于需要实时反馈的应用（如闭环控制），数据处理的延迟必须严格可控，可借助FPGA进行预处理，或将关键任务放在实时线程中,避免操作系统调度抖动。
• 大容量数据管理：持续高速采集会产生T字节级数据，软件需要支持流式写入，并具备索引和快速检索功能，使用HDF5等分层数据格式可以高效管理大文件。
• 波形显示阻塞：传统的GDI渲染在更新大量波形点时可能成为瓶颈，现代软件采用硬件加速或降采样（如点阵显示、线图抽取）来保证流畅显示。
• 多通道同步：多通道同步采集要求通道间延迟极低（皮秒级），软件需要精确控制时钟分配和触发同步,通常通过参考时钟或PLL实现。

典型应用领域

• 自动化测试：在半导体测试、射频测试中，高速采集软件用于捕获高速数字信号和调制信号，进行眼图分析、抖动测量。
• 科学研究：高能物理、天文学、核聚变等实验需要采集大量传感器数据,软件需具备高吞吐和分布式处理能力。
• 雷达与通信：软件定义无线电（SDR）和雷达系统依赖高速采集软件进行信号捕获、解调和频谱分析。



• 工业检测：高速摄像、振动分析、声学检测等,需要同步采集多路信号并进行实时分析。
• 医疗成像：超声、CT、核磁共振成像中的信号采集都是高速数据流的典型应用,软件需支持实时重建和显示。

主流高速数据采集软件对比

下表列出了几款常见的高速数据采集软件及其特点：

选择软件时需考虑：硬件兼容性、性能需求、开发时间、团队技能、预算以及后期维护。

未来发展趋势

• AI与深度学习集成：将AI算法融入采集流水线，用于实时异常检测、信号分类、自适应触发。
• 云与边缘计算：将数据流传输到云端进行大规模存储和离线分析,边缘节点实现实时处理。
• 更高采样率与分辨率：随着ADC技术发展，软件需支持更高数据速率,并向更高分辨率迈进。
• 软件定义仪器：通过软件重构仪器功能，实现模块化、可扩展的测试系统。

高速数据采集软件是连接物理世界与数字世界的桥梁，随着系统复杂度和数据速率的持续提升，软件需要不断进化以应对挑战，从底层的驱动程序优化，到上层的实时分析、海量数据管理，每一个环节都至关重要，理解高速数据采集软件的核心技术，有助于工程师构建更高效、更可靠的采集系统,推动科学发现与技术创新。

相关问答FAQs

问题1：高速数据采集软件如何保证在高采样率下不丢失数据？

答： 保证不丢失数据需要从软件和硬件两个层面进行优化，软件层面：采用双缓冲或环形缓冲机制，配合多个线程（生产者-消费者模式）处理数据，避免单线程阻塞，使用DMA（直接内存访问）技术，让数据直接从硬件传输到内存，无需CPU逐字节拷贝，降低CPU占用，优化代码效率，减少不必要的拷贝和同步开销。实时操作系统（RTOS）或高优先级线程可以确保数据采集线程不被其他任务打断，硬件层面：选择具有大容量板载缓存的采集卡，作为数据缓冲的临时存储，使用高速总线（如PCIe、PXIe）以提供足够的带宽，如果仍然无法避免丢失，可以降低采样率或使用硬件触发来只捕获感兴趣的事件,减少数据量。

问题2：如何选择合适的高速数据采集软件？

答： 选择高速数据采集软件需要综合考虑多个因素：1. 硬件兼容性：确保软件支持您使用的采集卡或仪器，NI LabVIEW对NI硬件支持最好，而MATLAB则支持多种第三方硬件，2. 性能需求：评估所需的最大采样率、通道数、实时处理能力，如果您的应用要求极高的数据吞吐量（如数GS/s），可能需要自定义开发C++软件，或使用带有FPGA可编程逻辑的硬件和软件，如LabVIEW FPGA，3. 开发效率与成本：商业软件（如LabVIEW、MATLAB）开发效率高，但成本较高；开源软件（如GNU Radio）成本低但可能需要更多定制工作，4. 功能需求：考虑是否需要内置信号处理、分析、可视化等功能，如果需要进行复杂的算法开发，MATLAB是理想选择；如果侧重自动化测试序列，LabVIEW的图形化流程更合适，5. 团队技能与维护：如果团队熟悉Python，那么基于Python的框架（如GNU Radio或使用PyDAQmx）可能更易于维护，综合以上因素，可以先进行小范围原型验证,选择最适合的软件平台。
