HP服务器主板框架图怎么看？hp服务器主板维修图解
HP服务器主板（通常指HPE ProLiant系列）的架构设计高度模块化，旨在提供极高的可靠性、可扩展性和可维护性，虽然不同代际（如Gen9、Gen10、Gen10 Plus）和不同型号（如DL380、DL360、BL460）的主板在具体布局上存在差异，但其核心框架遵循统一的设计逻辑，以下是对HP服务器主板核心框架的详细解析。
核心计算与内存子系统
这是主板的“大脑”区域，负责处理所有计算任务和数据存储交互。
- CPU插槽（Socket）：
- 主流机架式服务器（如DL380 Gen10）通常配备 2个LGA 3647 插槽，支持双路Intel Xeon Scalable处理器。
- 部分高密度或入门级型号可能仅支持单路CPU。
- CPU之间通过 Intel QPI/UPI总线 进行高速互联，确保多核之间的数据同步。
- 内存控制器（IMC）：
- 现代HP服务器主板的内存控制器已集成在CPU内部,而非传统的北桥芯片中。
- 支持 DDR4 或最新的 DDR5 内存技术。
- 提供多达 16至24个DIMM插槽，支持八通道内存架构，以最大化内存带宽。
- 支持 Intel Optane持久内存，用于扩展内存容量或作为高速存储层。
| 组件 | 关键特性 | 备注 |
|---|---|---|
| CPU | Intel Xeon Scalable (Skylake/Ice Lake/Sapphire Rapids) | 支持AVX-512, VNNI等指令集 |
| 内存 | DDR4/DDR5 ECC RDIMM/LRDIMM | 支持内存镜像、 sparing等高级功能 |
| 互联 | Intel UPI (Ultra Path Interconnect) | 连接双CPU，带宽可达10.4 GT/s或更高 |
芯片组与系统管理引擎
这一部分负责系统的基础控制、I/O路由以及带外管理。
- PCH (Platform Controller Hub)：
- 即传统的“南桥”，负责处理低速I/O接口，如SATA/SAS控制器、USB 3.0、PCIe Gen3/4通道等。
- 在Gen10及后续机型中,PCH还集成了部分网络控制器功能。
- iLO (Integrated Lights-Out) 管理芯片：
- 这是HP服务器主板的灵魂组件,iLO 5（Gen10）或 iLO 6（Gen10 Plus）是一个独立的协处理器。
- 功能：即使服务器关机或操作系统崩溃，管理员仍可通过网络远程访问服务器进行电源控制、KVM远程控制台、固件更新和硬件监控。
- 安全：支持TPM 2.0安全芯片，确保固件完整性。
I/O 扩展与PCIe架构
服务器需要连接大量的存储、网络和加速卡，因此PCIe通道分配至关重要。
- PCIe 插槽布局：
- 主板通常提供 7-9个 PCIe 插槽（x16或x8物理尺寸）。
- Gen10架构：CPU直接提供大部分PCIe Gen4通道，PCH提供剩余的Gen3通道。
- Gen10 Plus架构：全面转向PCIe Gen5，带宽翻倍，支持下一代GPU和网卡。
- OCP 3.0 网卡模块：
- HP服务器主板通常配备一个标准的 OCP 3.0 插槽，位于PCIe插槽旁边。
- 允许用户热插拔网卡,无需打开机箱即可更换网络接口（如10GbE, 25GbE, 100GbE）。
存储接口与背板连接
存储子系统通过主板上的SAS/SATA控制器与硬盘背板连接。
- SAS/SATA 控制器：
- 集成在PCH或通过PCIe卡扩展。
- 支持RAID 0, 1, 5, 6, 10等硬件RAID级别。
- NVMe 支持：
现代主板支持直接通过PCIe插槽连接NVMe SSD，绕过SAS控制器，提供更高的IOPS和更低的延迟。
- 背板连接：
- 通过 SFF-8643 或 SFF-8654 线缆连接前置硬盘笼。
- 支持热插拔硬盘,便于维护。
电源与散热管理
- 电源接口
：
- 主板提供 24-pin ATX主电源接口 和 8-pin/12-pin CPU辅助供电接口。
- 支持冗余电源模块（PSU），通过主板上的电源管理芯片进行负载均衡。
- 传感器网络：
- 主板上分布有数十个温度、电压和风扇转速传感器。
- 数据实时传输给iLO和BMC（基板管理控制器），用于动态调整风扇转速和触发告警。

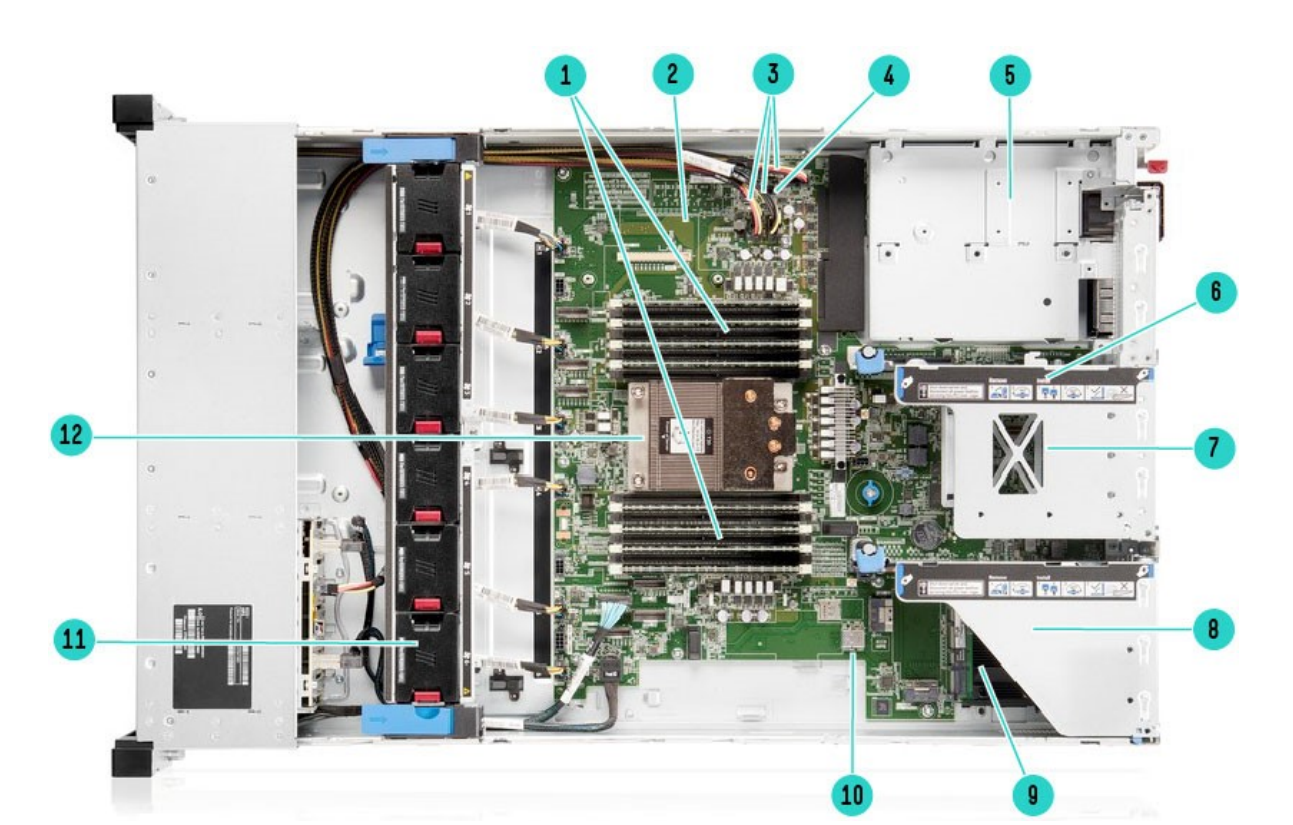

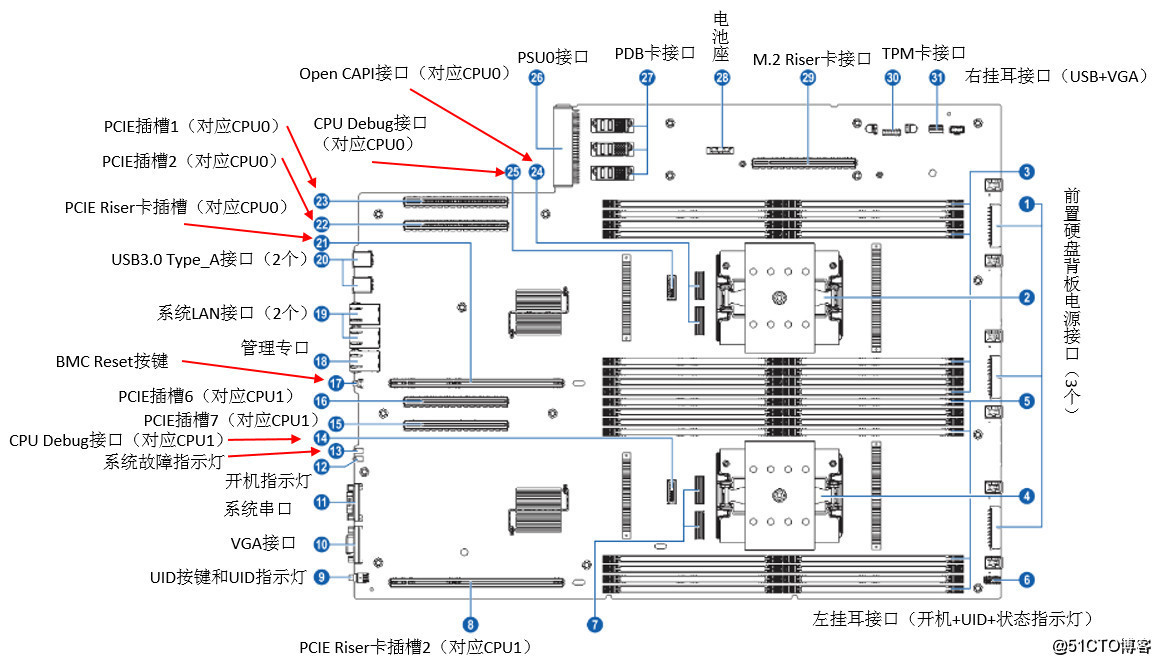

物理布局示意图（逻辑视图）
为了更直观地理解,以下是基于典型HPE ProLiant DL380 Gen10主板的逻辑布局描述：
+-----------------------------------------------------------------------+ | [CPU1] [CPU2] | | | | | | +---[内存插槽 1-8]---+ +---[内存插槽 9-16]---+ | | | | | | | | +--------------------+ +---------------------+ | | | | [PCIe 插槽 1-4] (靠近CPU1, Gen4/5) [PCIe 插槽 5-7] (靠近CPU2)| | | | [OCP 3.0 网卡插槽] (位于主板边缘, 便于插拔) | | | | [PCH 芯片组] (位于主板中央偏下, 连接SATA/SAS, USB, 低速PCIe) | | | | [iLO 管理芯片] (独立于主CPU, 负责远程管理) | | | | [BIOS/UEFI 闪存芯片] (存储固件) | | | | [24-pin 电源接口] [8-pin CPU供电接口] | | | | [前置面板连接器] (USB, 视频输出, 电源按钮指示灯) | +-----------------------------------------------------------------------+
关键设计特点归纳
- 模块化设计：主板、电源、风扇模块均可独立更换，减少停机时间。
- 智能散热：基于iLO的预测性散热，根据负载动态调整风扇曲线。
- 安全启动：支持Secure Boot，防止未经授权的固件或操作系统加载。
- 诊断LED：主板前部设有诊断LED灯，可快速定位故障组件（如内存、CPU、电源）。
相关问题与解答
问题1：为什么HP服务器主板上要单独设置iLO芯片，而不是完全依赖操作系统进行管理？
解答：
iLO（Integrated Lights-Out）是一个独立的带外管理（Out-of-Band Management）系统，其核心优势在于独立性，即使服务器操作系统崩溃、死机、未安装操作系统，或者服务器处于完全关机状态（只要接通电源），管理员仍然可以通过网络远程访问iLO界面，这使得IT管理员能够进行远程电源开关机、BIOS设置、固件更新、KVM远程控制台操作以及硬件故障诊断，如果完全依赖操作系统，当系统宕机时，管理员将无法远程介入，必须现场处理，极大地降低了运维效率和响应速度。
问题2：在升级HP服务器主板时，如何确保PCIe设备的兼容性？
解答：
确保兼容性需注意以下几点：
- PCIe代际匹配：确认新主板支持的PCIe版本（如Gen3、Gen4、Gen5），虽然PCIe向下兼容，但旧卡在新主板上可能无法发挥最大性能，反之，新卡插在旧主板上可能受限于旧主板的带宽。
- BIOS/UEFI固件版本：新主板可能需要更新BIOS才能识别最新的CPU或内存类型，务必在升级前查阅HPE的兼容性矩阵（Compatibility Matrix）。
- 插槽物理尺寸与电气信号：确保PCIe卡（如GPU、网卡）的物理尺寸（x8, x16）和电气信号（x4, x8, x16）与主板插槽匹配，注意某些插槽可能因CPU配置不同而自动降速或禁用。
- 电源供应：高性能PCIe设备（如GPU）可能需要额外的6-pin或8-pin PCIe供电接口，需确认主板和电源是否支持。
